输入输出系统
第七章_输入输出系统
*7.1 输入输出系统和 IO 控制方式

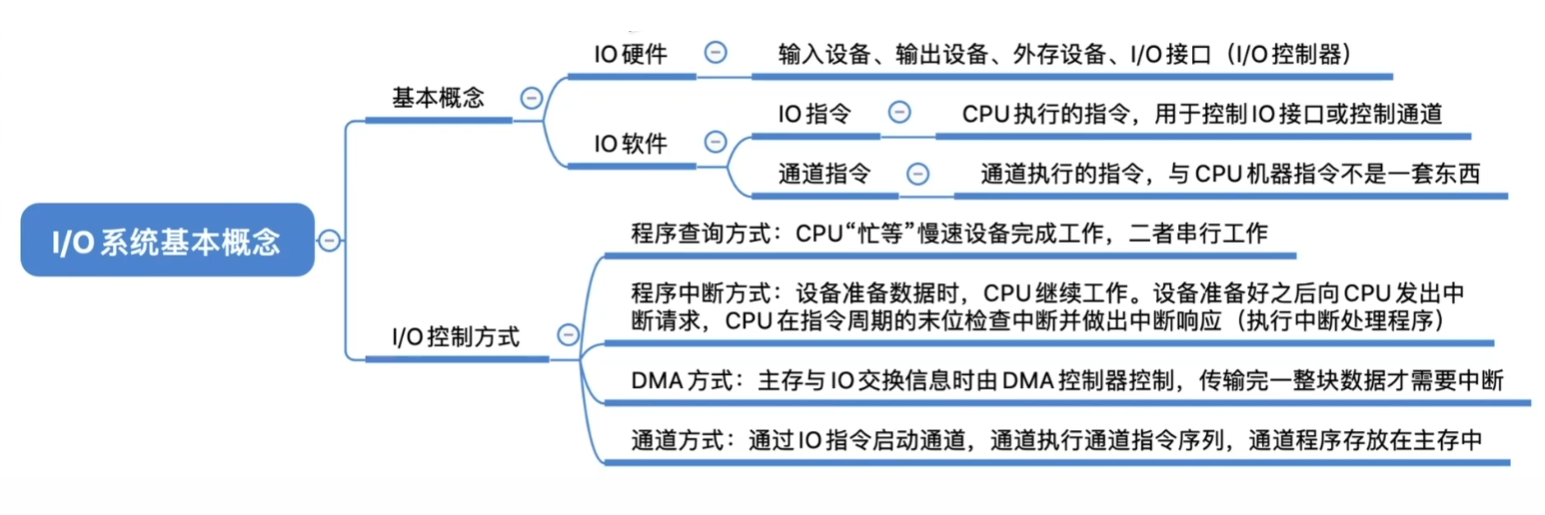

本小节思维导图如下图所示：
*7.1.1 I / O 系统的基本概念

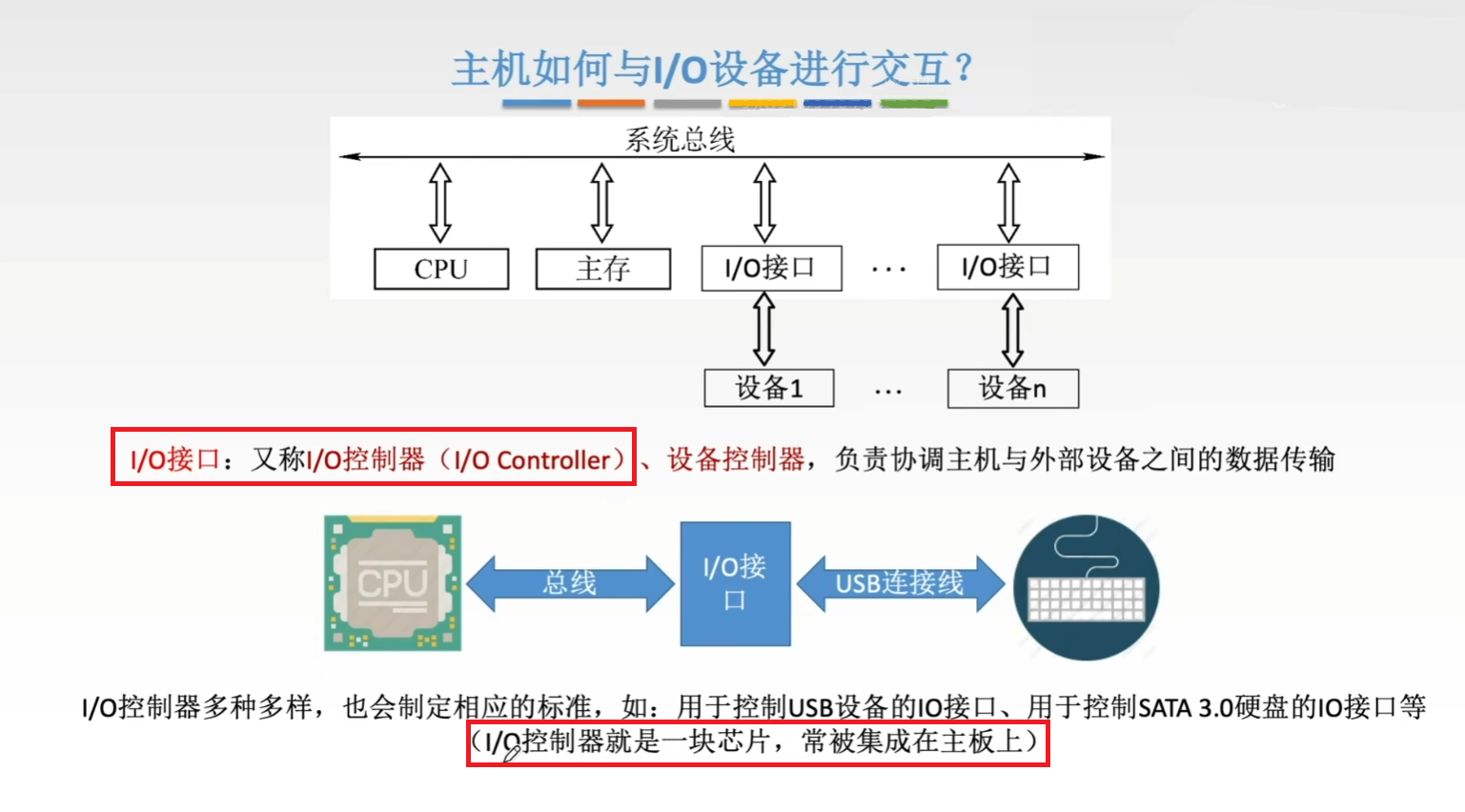

首先我们需要知道，主机是通过 I / O 接口和 I / O 设备进行交互的，如下图所示：
现在的 I / O 接口（芯片）通常集成在南桥芯片的内部。

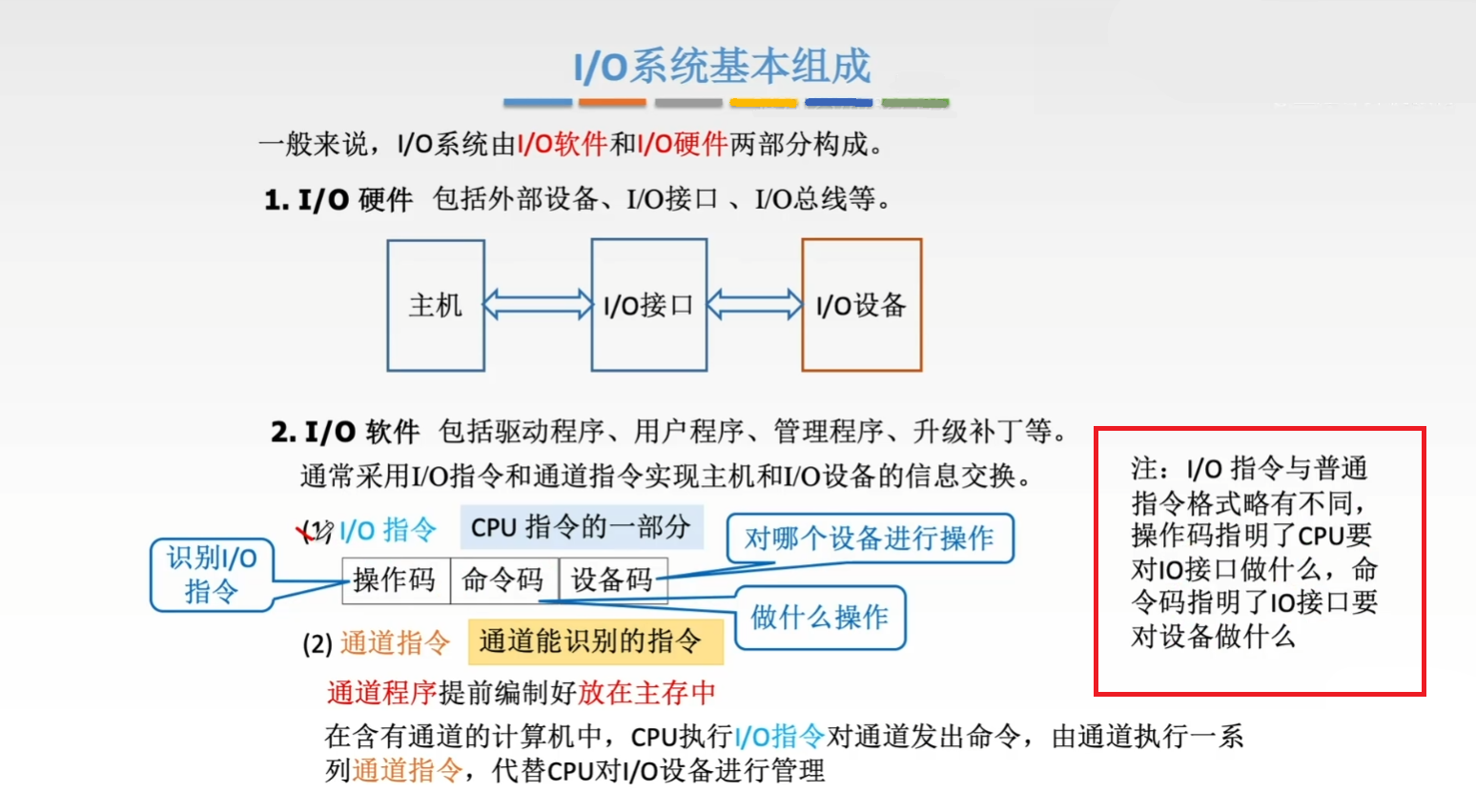

I / O 硬件和软件 的概念如下图所示：
*7.1.2 I / O 控制方式

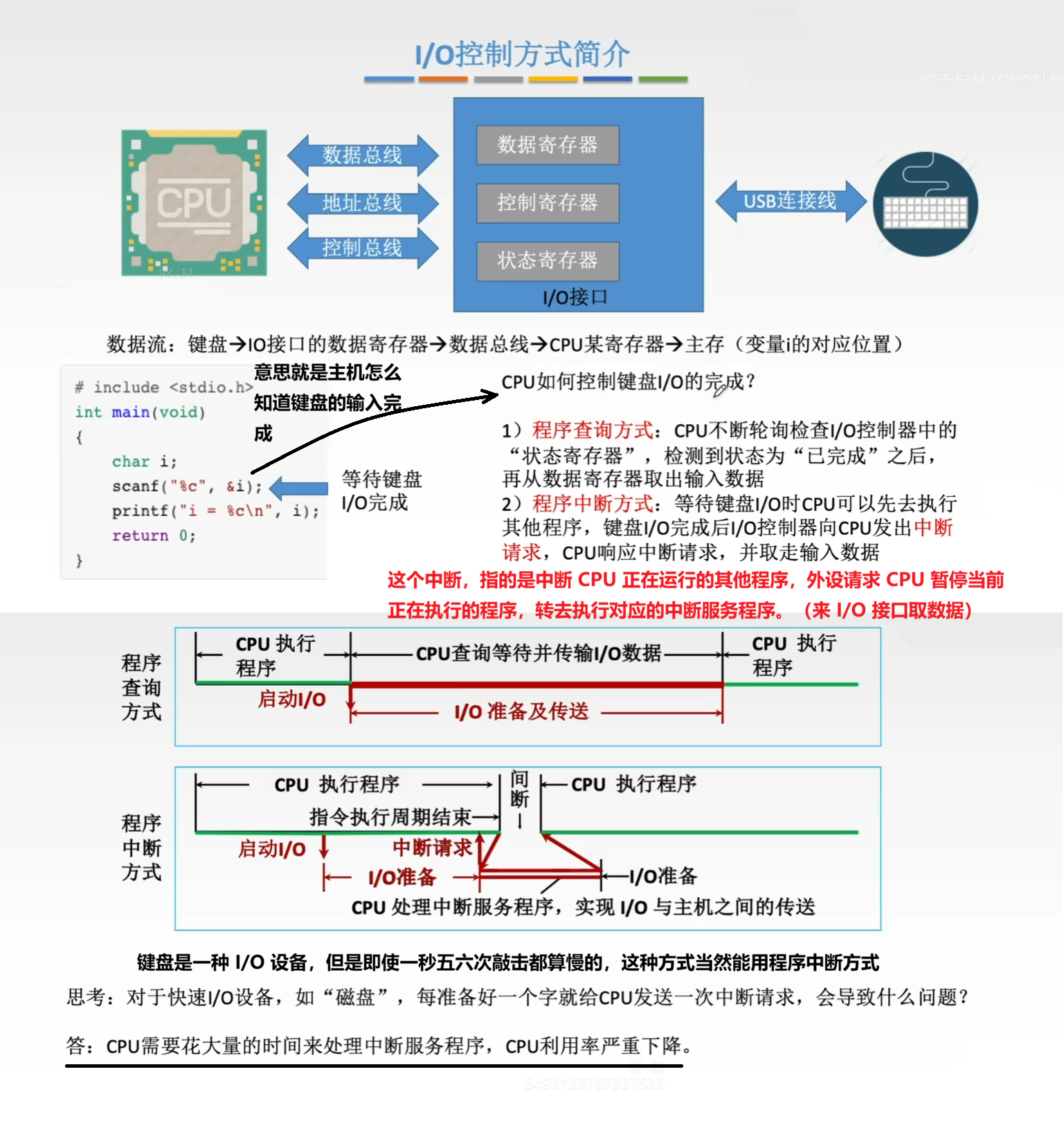

对于 I / O 控制方式简介 如下图所示：
由于快速 I/O 设备使用程序中断方式会导致 CPU 利用率严重下降。因此产生了 DMA 的控制方式：

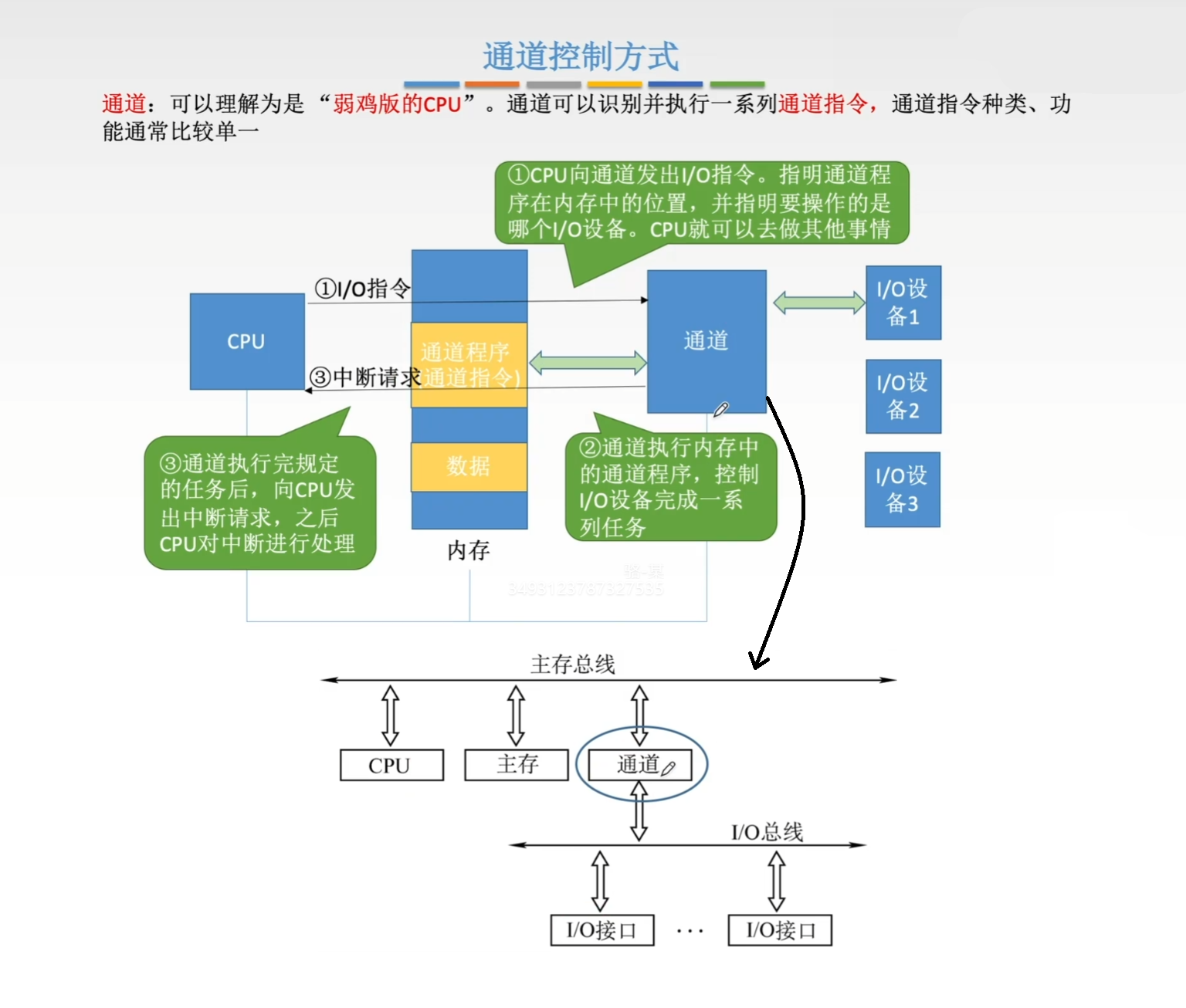

有的大型机，中型机可能会接上超多的 I/O 设备，如果都让 CPU 来管理，那么 CPU 就太累了，因此采用 通道（弱化版 CPU） 来进行 I / O 接口的统一管理：
*7.2 外部设备

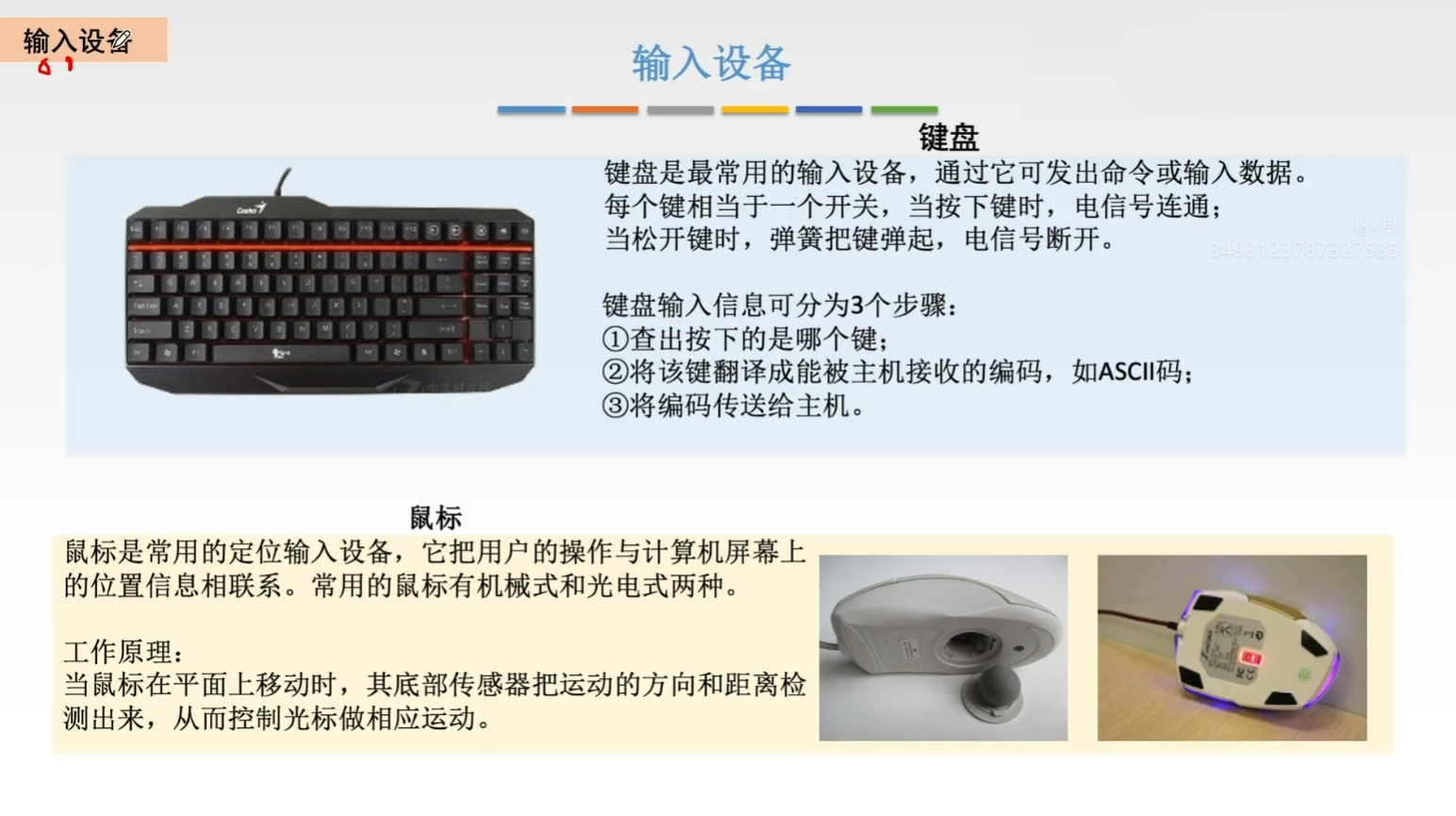

常见输入设备如下图所示：
现在鼠标都是光电式。
常见的输出设备如下图所示：

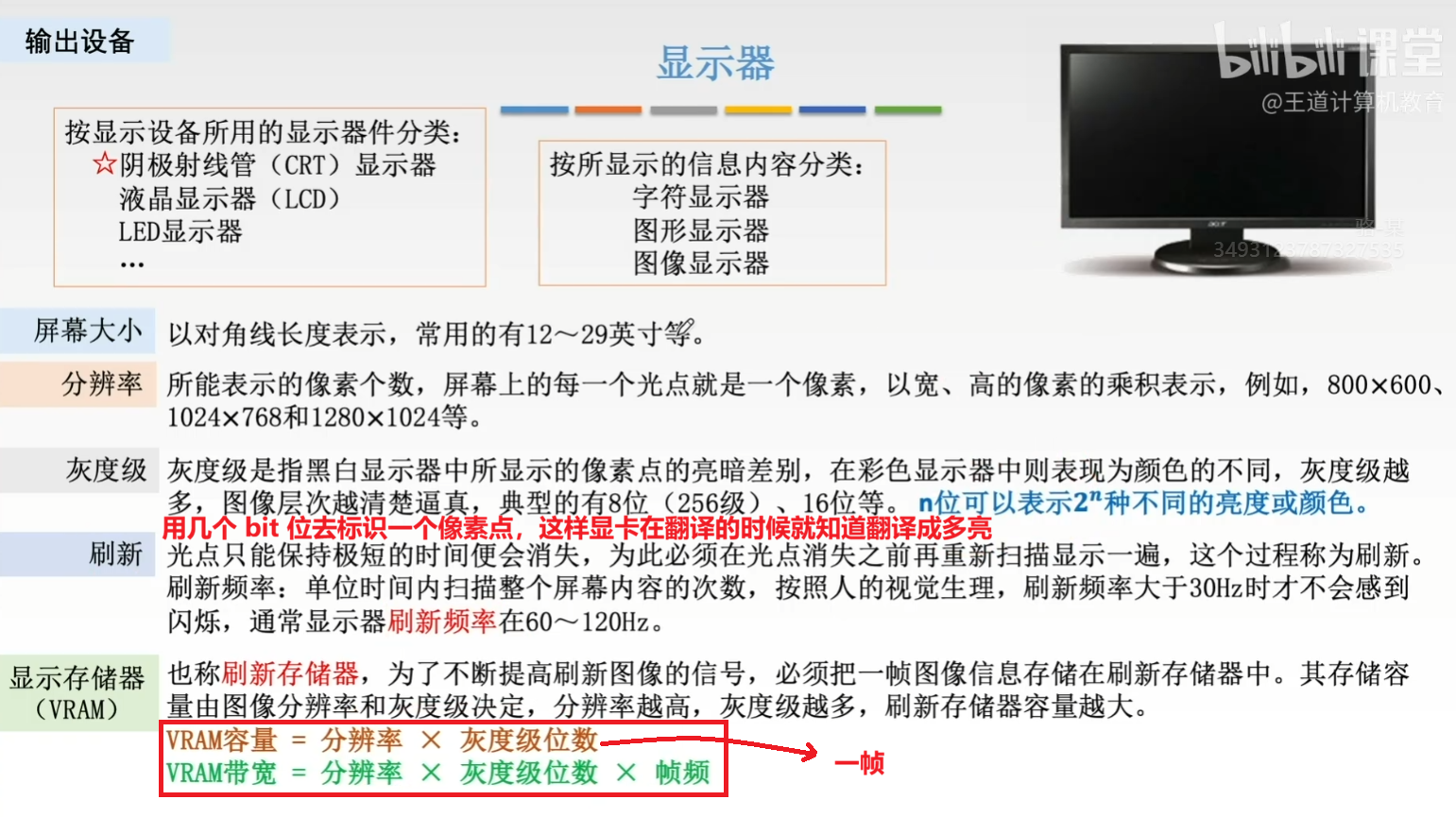

显示器的常见性质：
注：现代计算机中显存除了当前显示帧的缓存，还会用于保存即将渲染的图像数据。集成显卡计算机通常分出一篇内存作为显存。

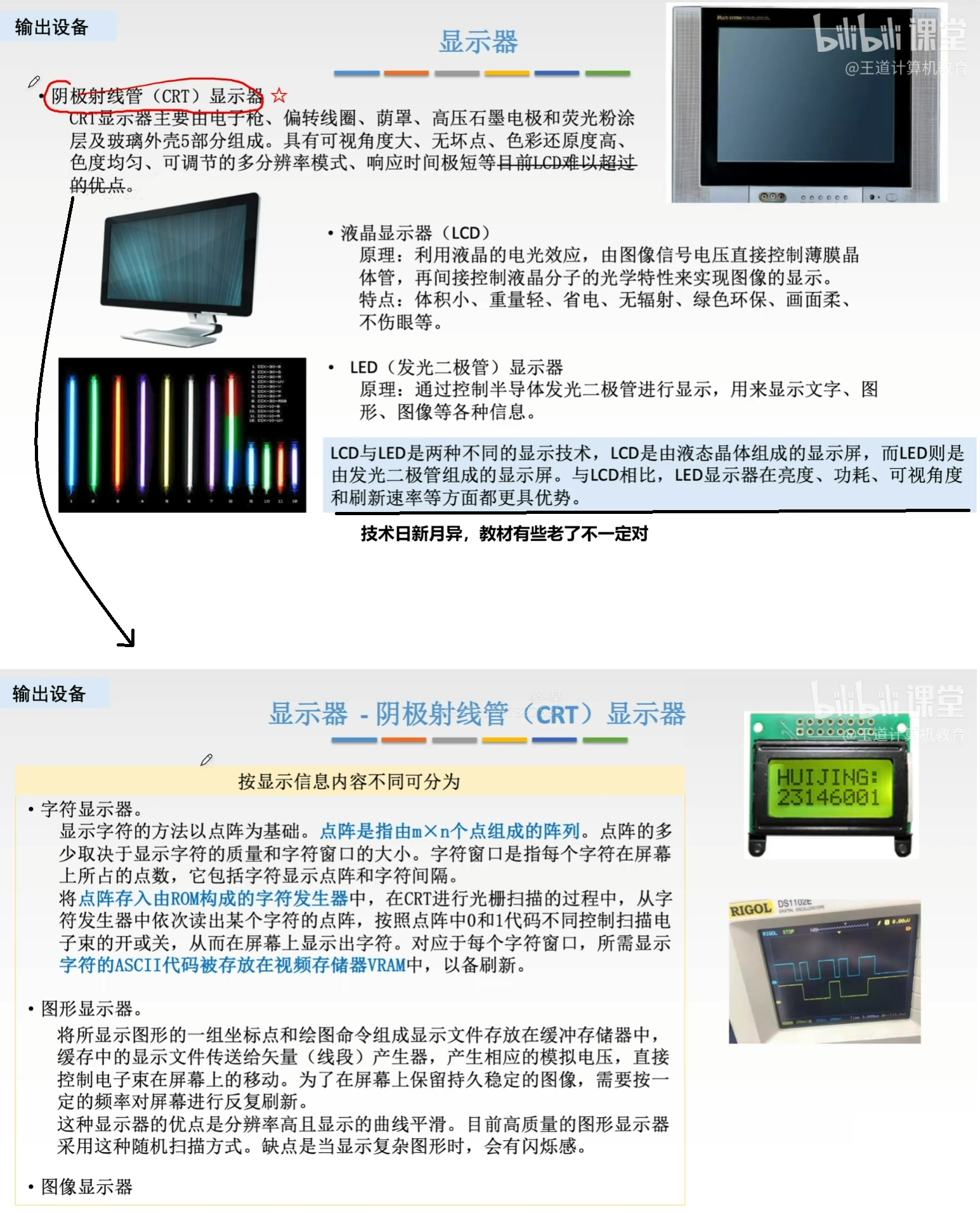

显示器的分类：

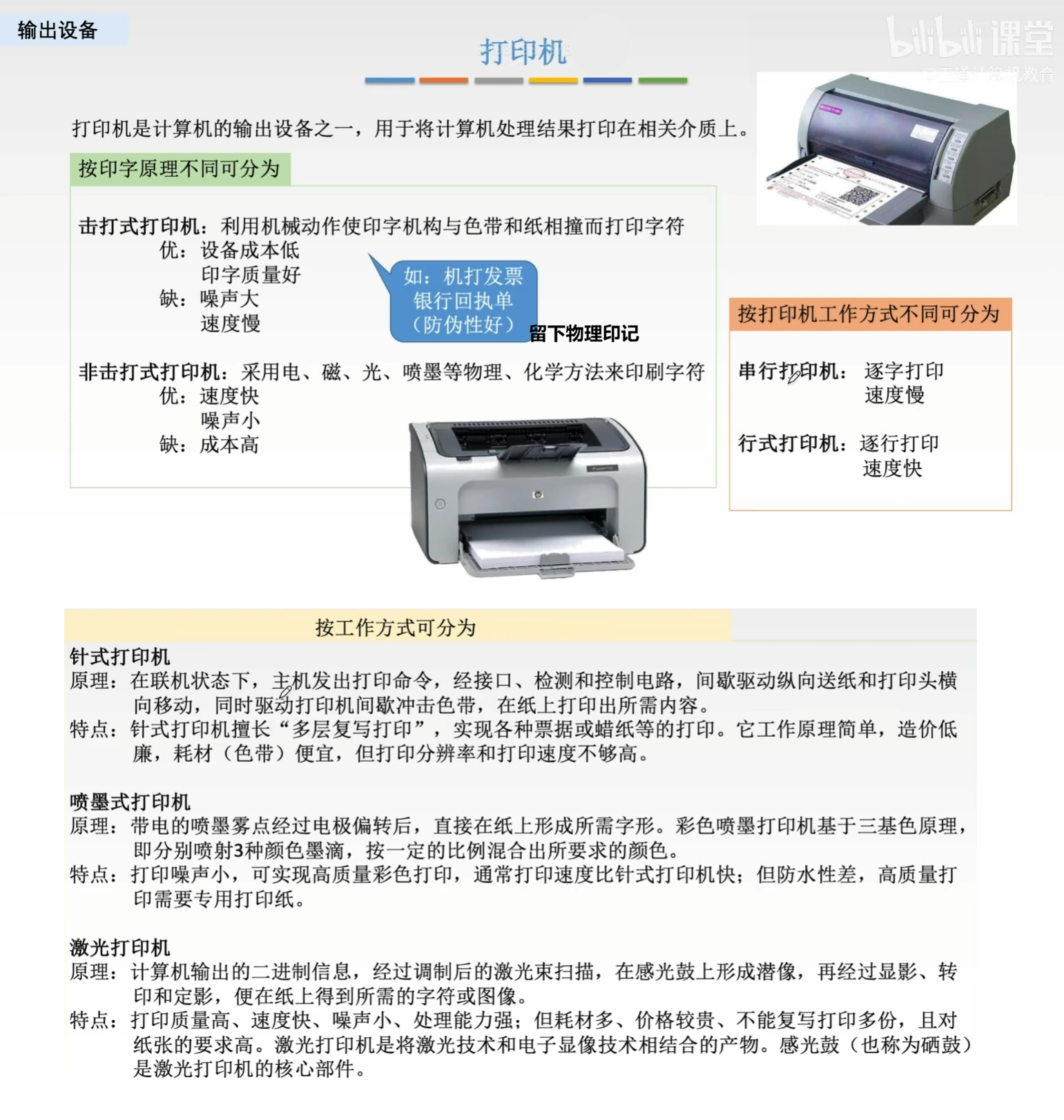

打印机：
7.3 I / O 接口

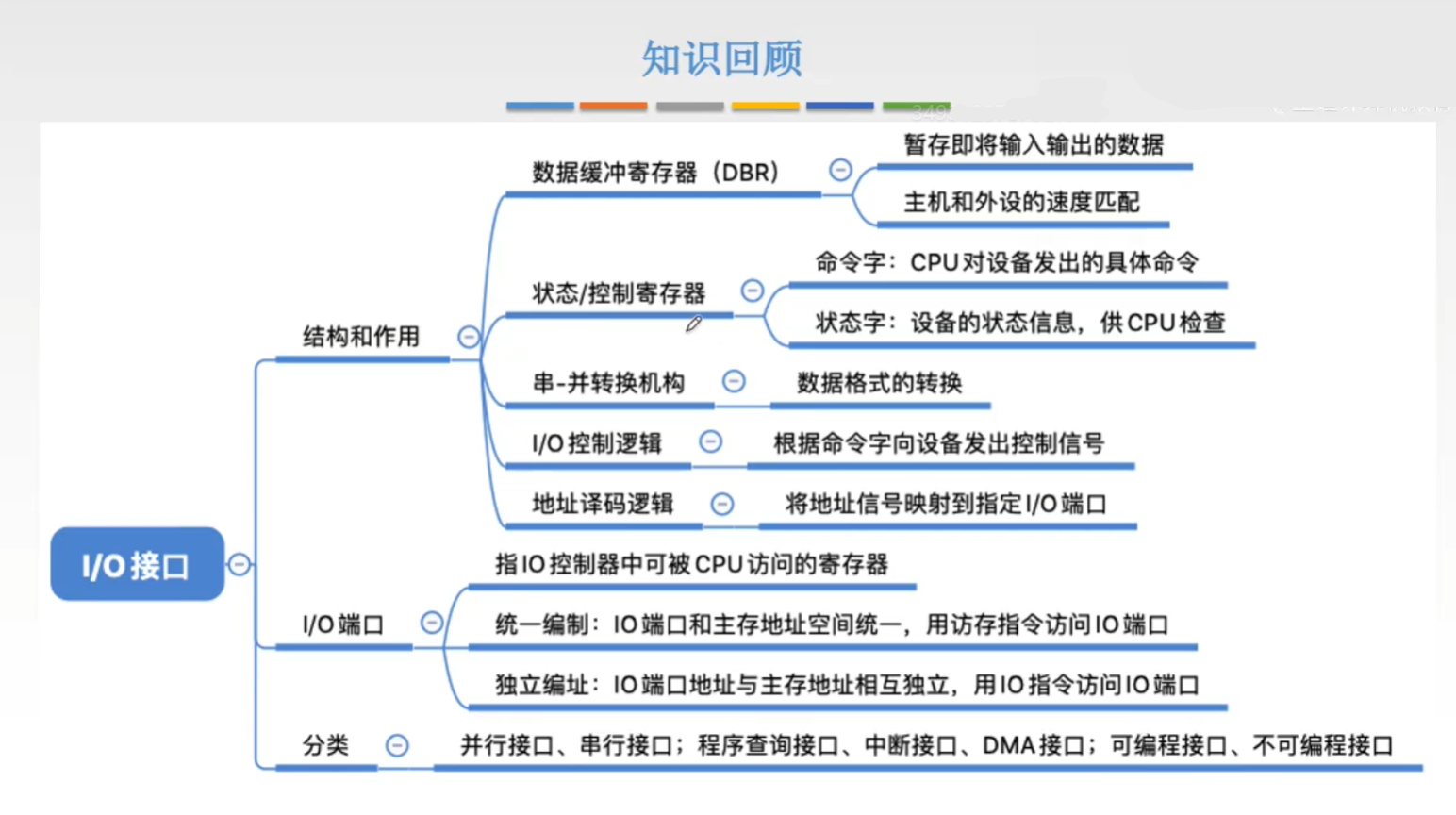

本小节思维导图如下：
7.3.1 I / O 设备的功能和基本结构
I/O 接口的主要功能如下：
- 地址译码与设备选择： 当 CPU 发出 I/O 操作请求时，会同时提供目标外设的地址码。接口对地址进行译码，产生设备选择信号，确保主机仅与指定外设通信。
- 通信联络与时序协调： 主机与外设的工作速度通常不匹配。接口通过握手信号或状态轮询机制，动态协调双方操作节奏，确保数据传输可靠有序。
- 数据缓冲： 接口设有数据缓冲寄存器，用于暂存传输数据，避免因速度不匹配导致的数据丢失。
- 信号格式转换： 主机与外设在电平标准、数据格式或信号类型上可能存在差异。接口需完成电平转换、并 / 串或串 / 并转换、模 / 数或数 / 模转换等，以实现物理兼容。
- 控制命令与状态信息传递： CPU 通过向接口的控制寄存器写入命令（如 “启动”）控制外设；外设通过状态寄存器反馈状态（如 “就绪”）。当外设需要主动通知 CPU（如数据到达）时，接口可向 CPU 发出中断请求，由 CPU 适时响应处理。

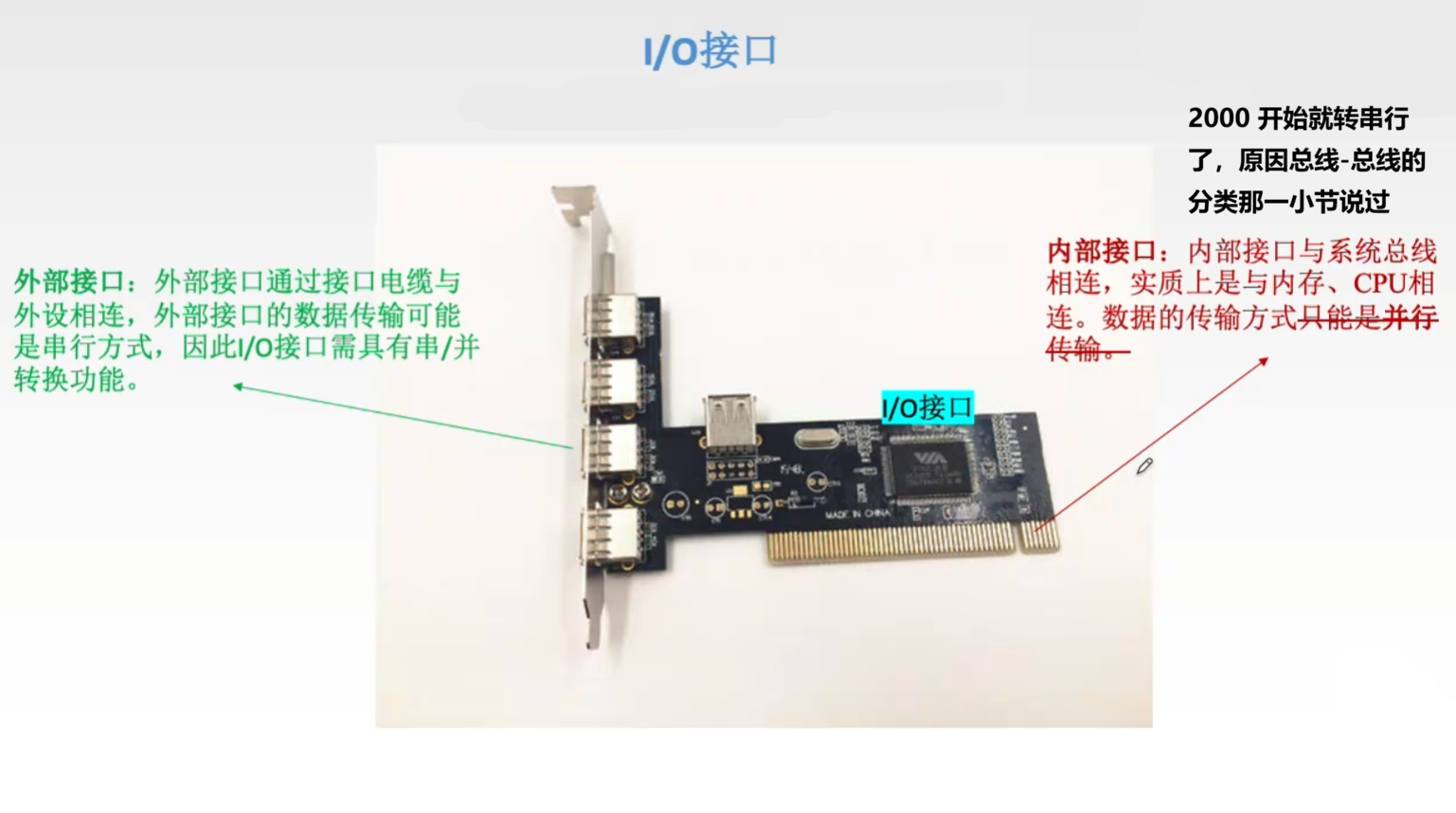

I / O 设备的基本结构如下图所示：
7.3.2 I / O 设备的工作原理

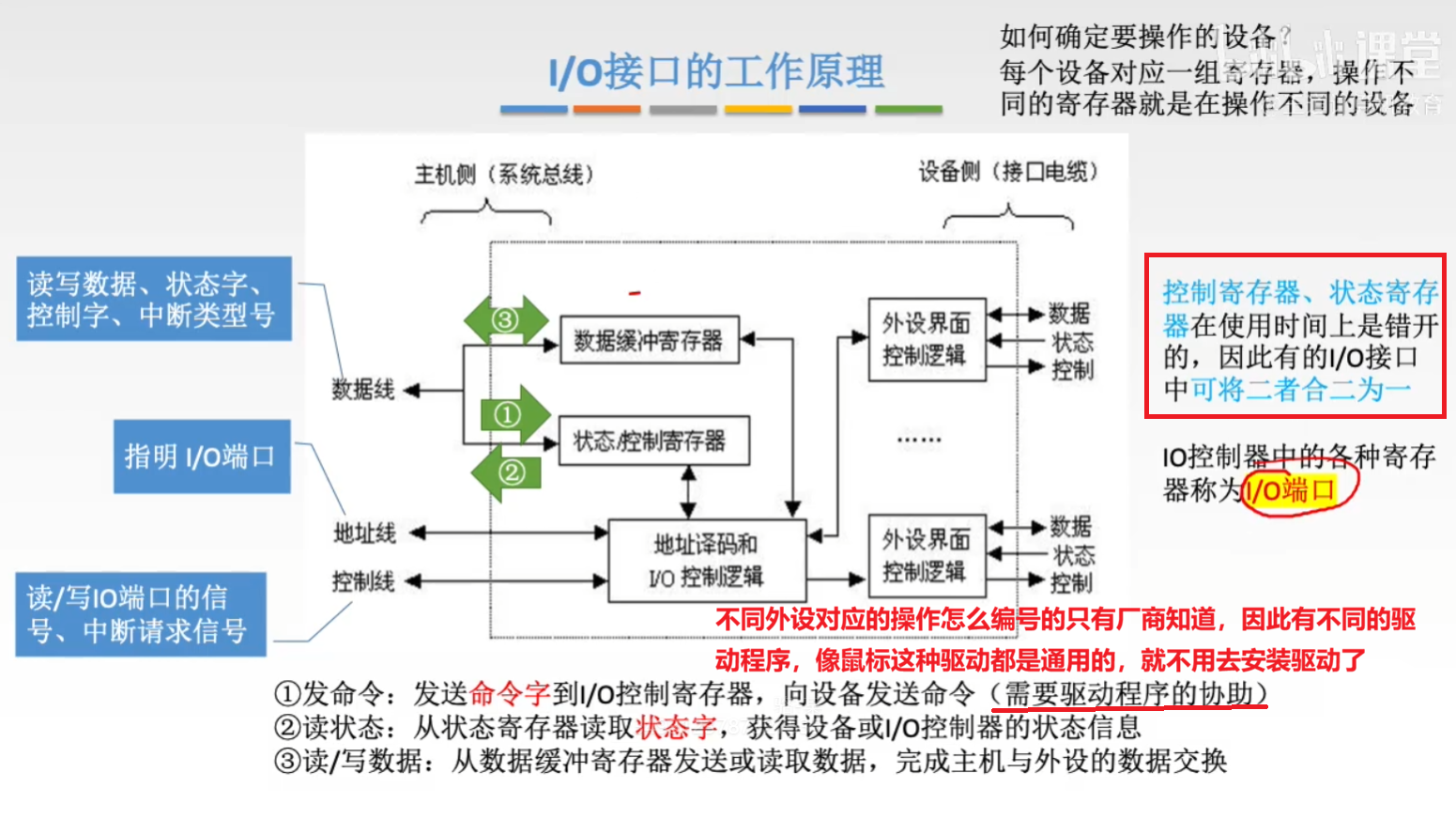

关于 I / O 设备的工作原理如下图所示：
7.3.3 I / O 端口及其编址
I / O 端口指的是能直接被 CPU 访问的 I / O 接口中的寄存器，不是 I / O 接口连接的那些 I / O 设备！（别总想着计算机网络中的端口）
独立编址： 关于独立编址的来源是这样的：早期架构如 X86 架构中 I / O 设备中的寄存器很少，于是直接采用物理编址的方式，如 60H 表示数据寄存器，这种 60H 其实并不是什么空间的地址，而是一个编号！这个编号体系长的像空间编址体系。
你可以这么看：I / O 设备的编址体系看成一个地址空间比如 0-65535，其中不同地址对应不同寄存器编号–这就是 I / O 空间。所有 I / O 设备都共享同一个 I / O 地址空间，所以不同 I / O 接口的端口不能重名。I / O 空间并不是真的物理空间，而是一套体系！
站在 CPU 视角上看，其实有两种地址空间，内存空间和 I / O 空间，如 X86 架构的汇编语言：MOV AL,[60H] 表示访问的是主存空间；IN AL,60H 表示访问的是 I / O 设备中的寄存器。
统一编址： 在现代通常采用统一编址（MMIO），将 IO 设备中的寄存器映射到物理地址空间中（但是寄存器还是物理存在），CPU 使用普通访存指令即可访问这些寄存器，而不再需要专门的 IO 指令和独立 IO 空间。

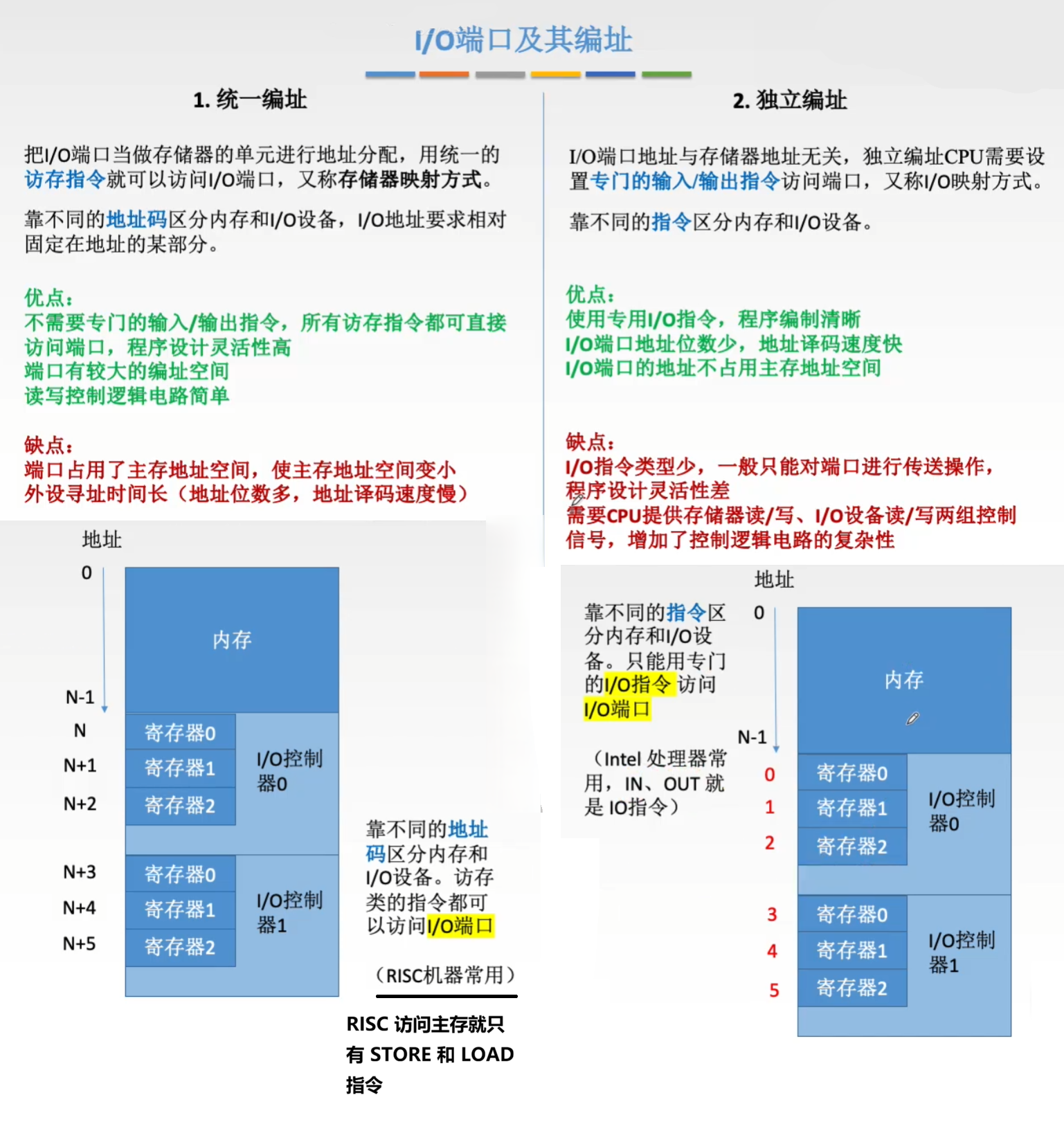

统一编址和独立编址如下图所示：
7.4 中断系统
7.4.1 中断的基本概念

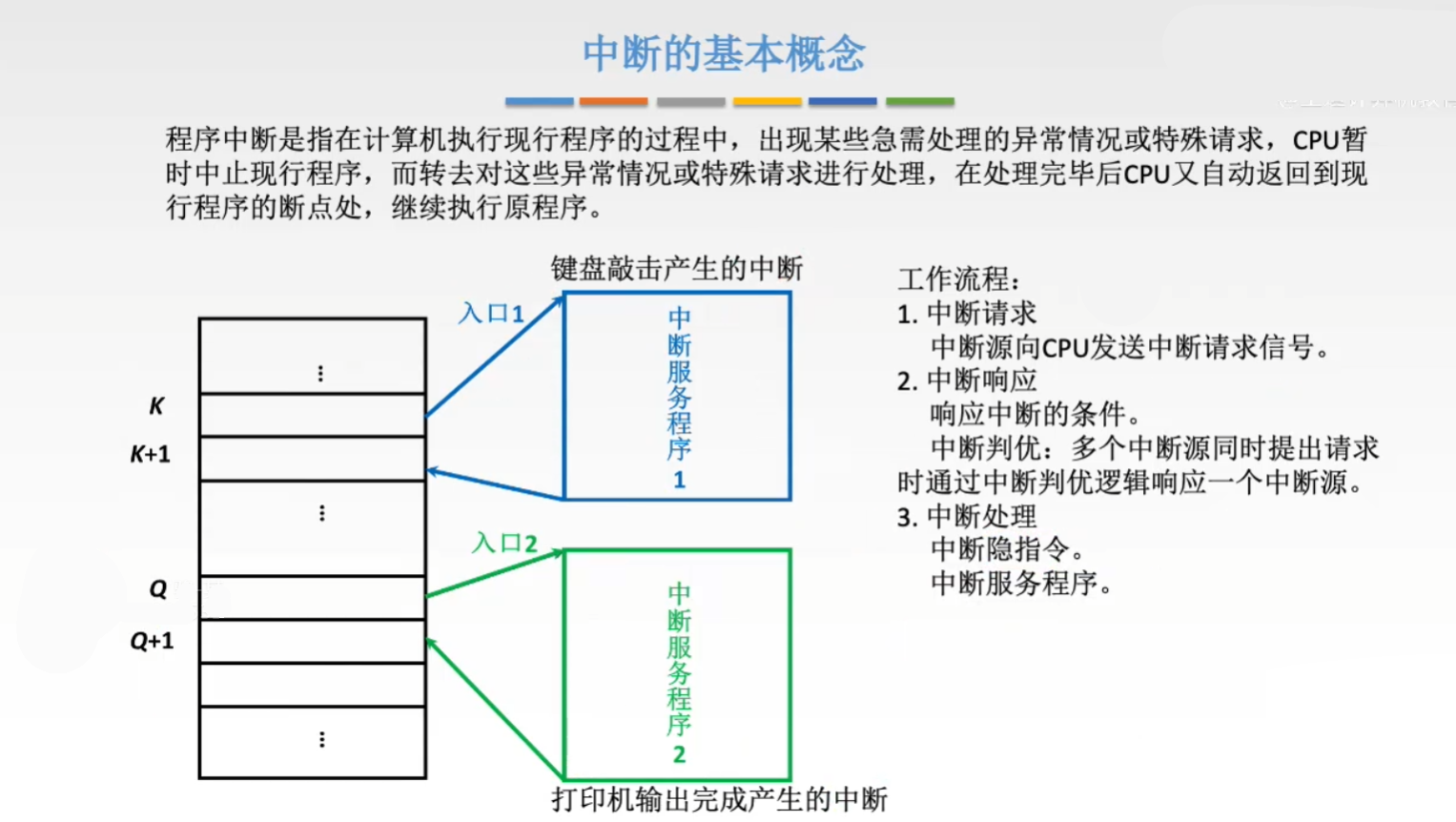

中断的基本概念如图所示：

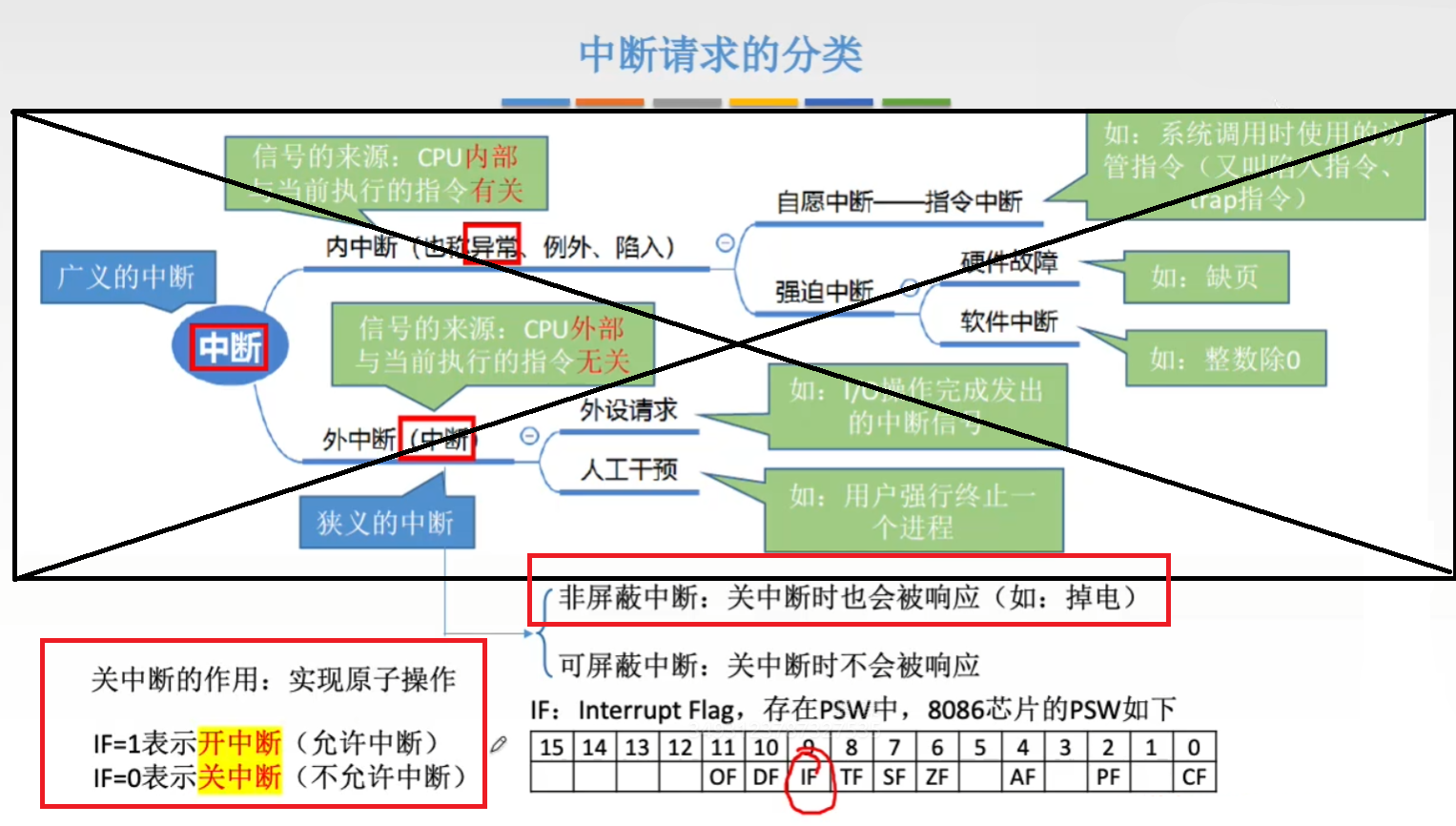

需要了解一个特殊的标记 – 关中断，如图所示：
7.4.2 中断的工作流程
7.4.2.1 中断请求与中断响应
中断源是指能够向 CPU 发出中断请求的设备或事件。一台计算机允许多个中断源同时存在，且各中断源发出请求的时间具有随机性。为记录并区分不同的中断请求，中断系统为每个中断源设置一个中断请求标记触发器：当其状态为 “1” 时，表示该中断源有中断请求。这些触发器可组成中断请求标记寄存器，该寄存器可集中置于 CPU 内部，也可分散在各个中断源中。

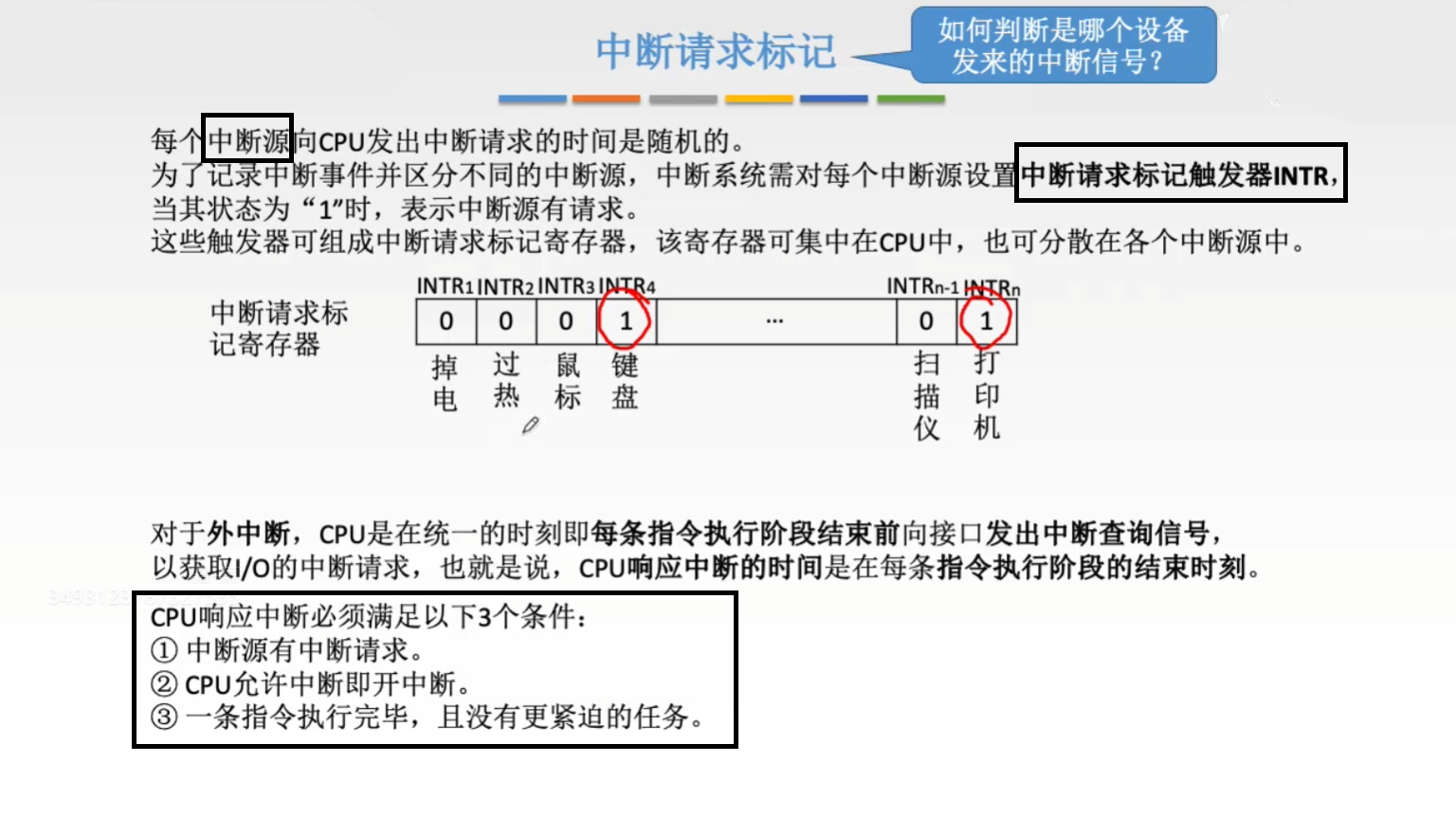

中断请求标记如图所示：
注意：通过 INTR 信号线发出的都是 可屏蔽中断，通过 NMI 信号线发出的是 不可屏蔽中断。
对于不同的中断请求有优先级判断，即 中断响应判优，具体优先级如下：
- 硬件故障中断属于最高级，其次是软件中断；
- 非屏蔽中断优于可屏蔽中断；
- DMA请求优于I/O设备传送的中断请求
- 高速设备优于低速设备；
- 输入设备优于输出设备；
- 实时设备优于普通设备。

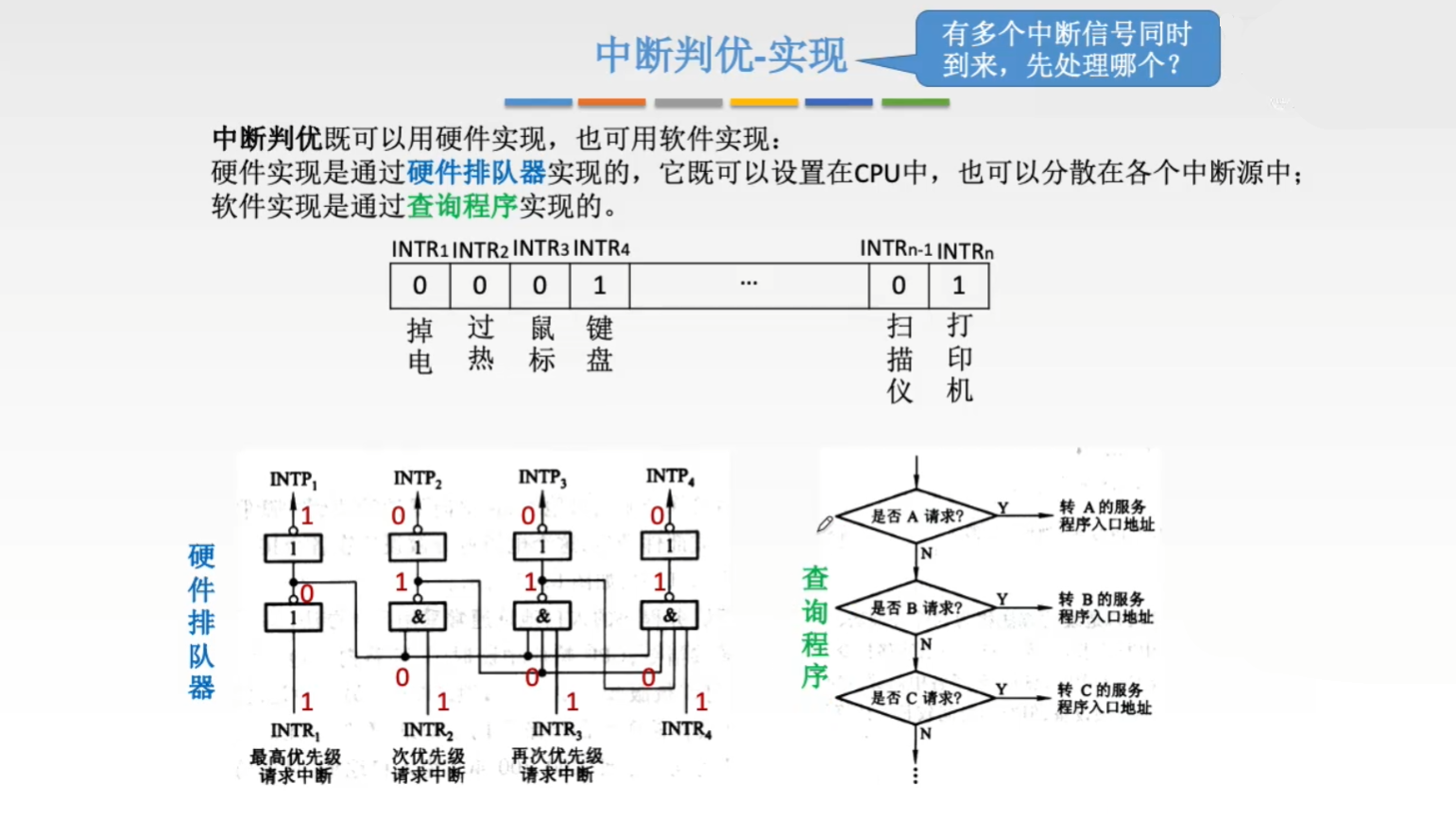

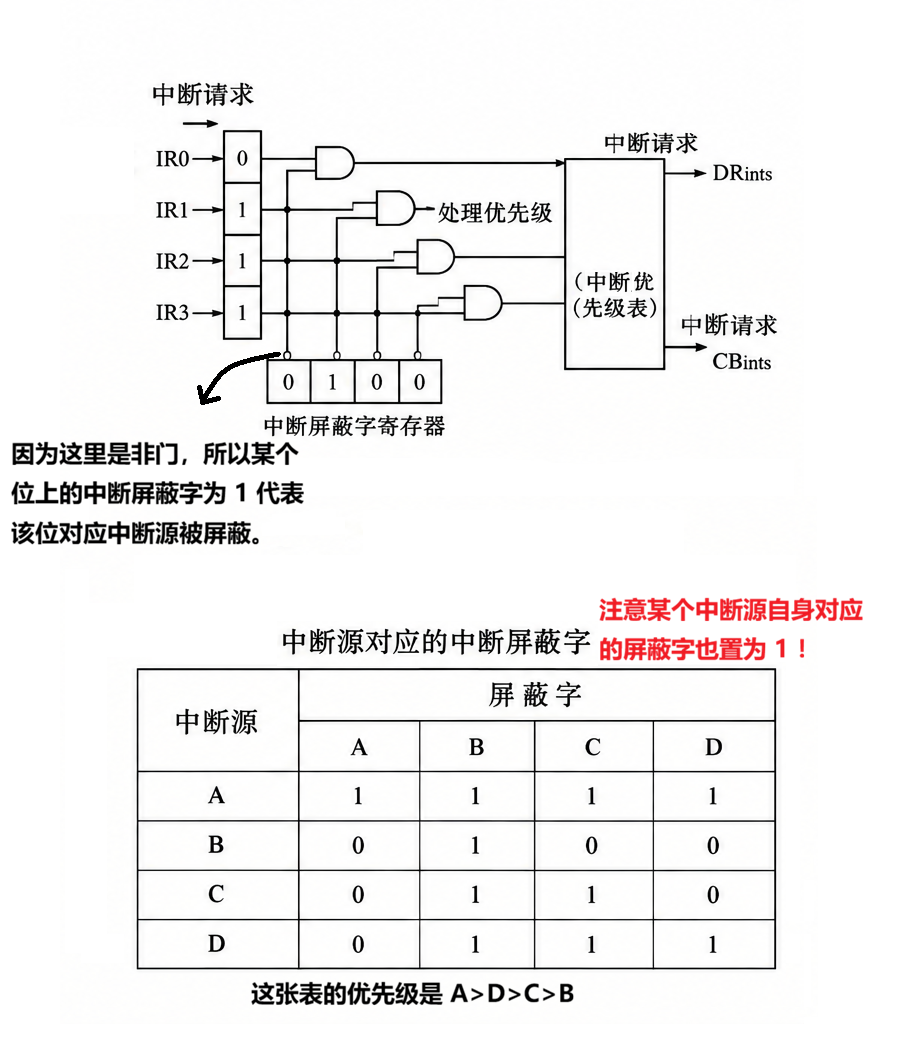

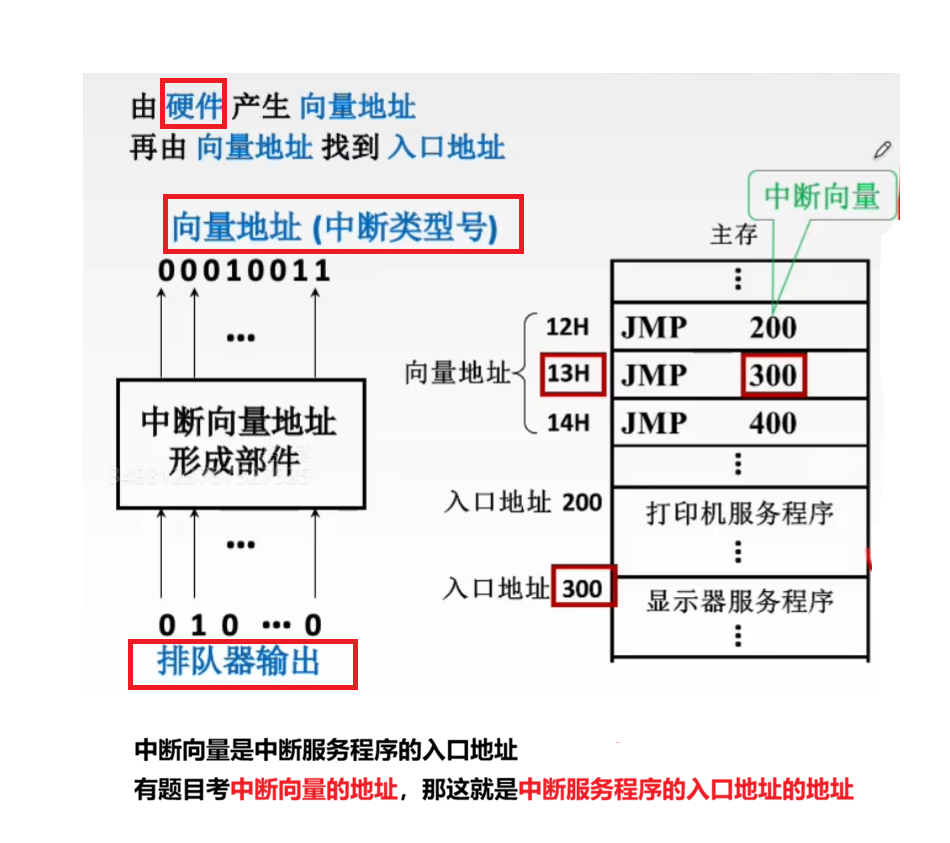

中断响应判优电路如下图所示（不考，便于理解）：
注意：中断请求寄存器 + 判优逻辑电路 才是 排队器，别混了。
7.4.2.2 中断处理过程

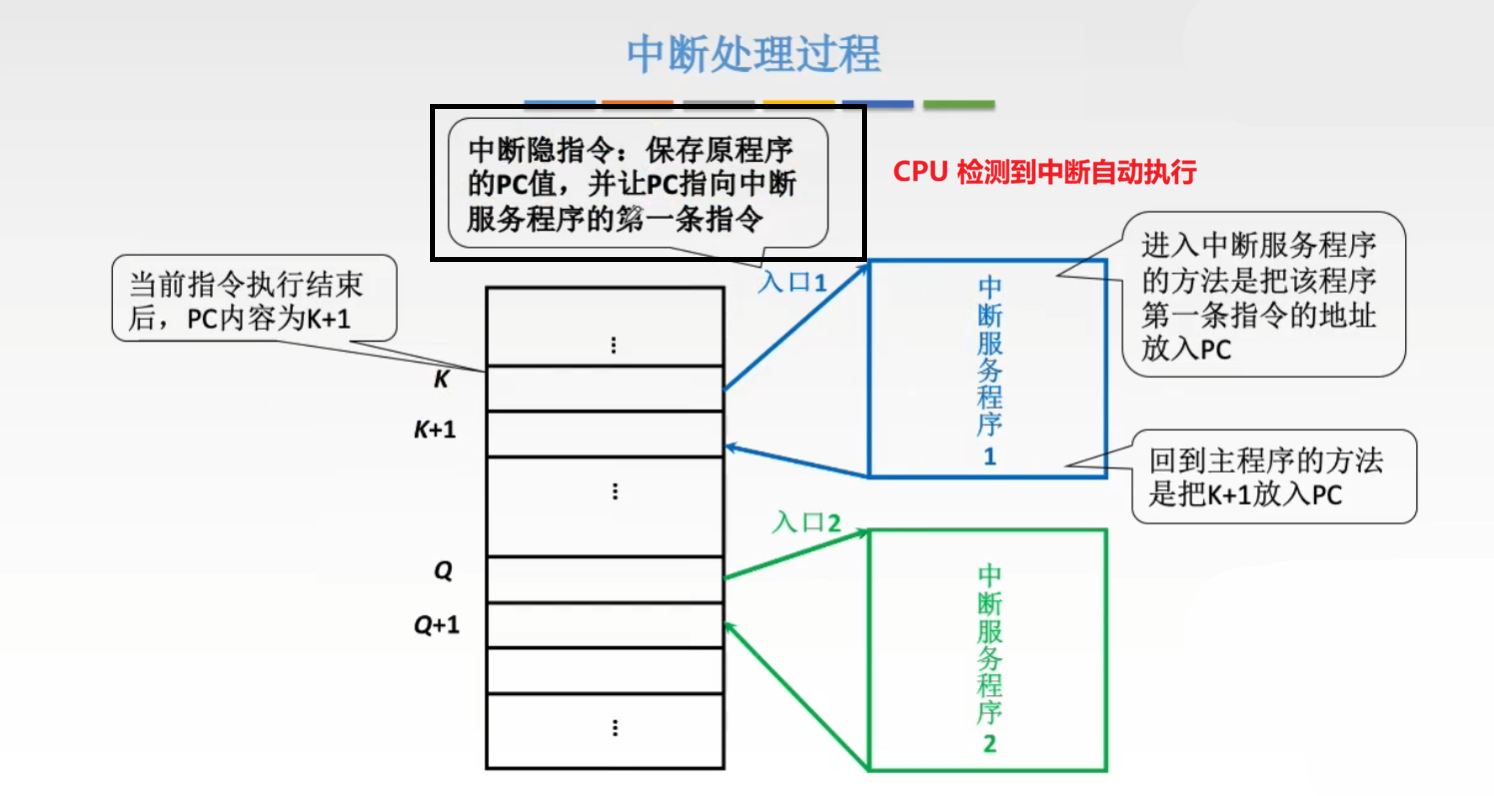

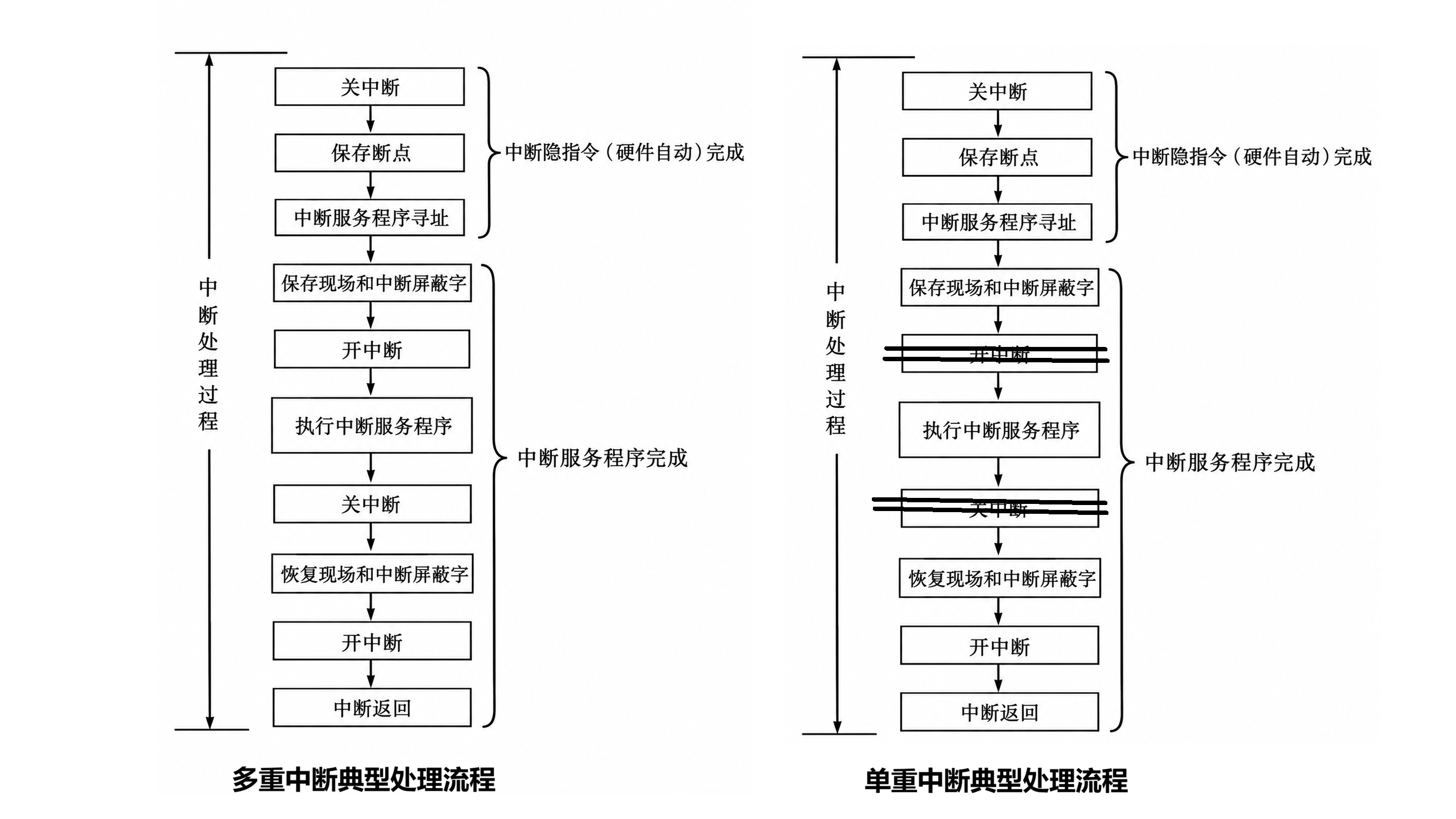

中断处理过程大致如图所示：

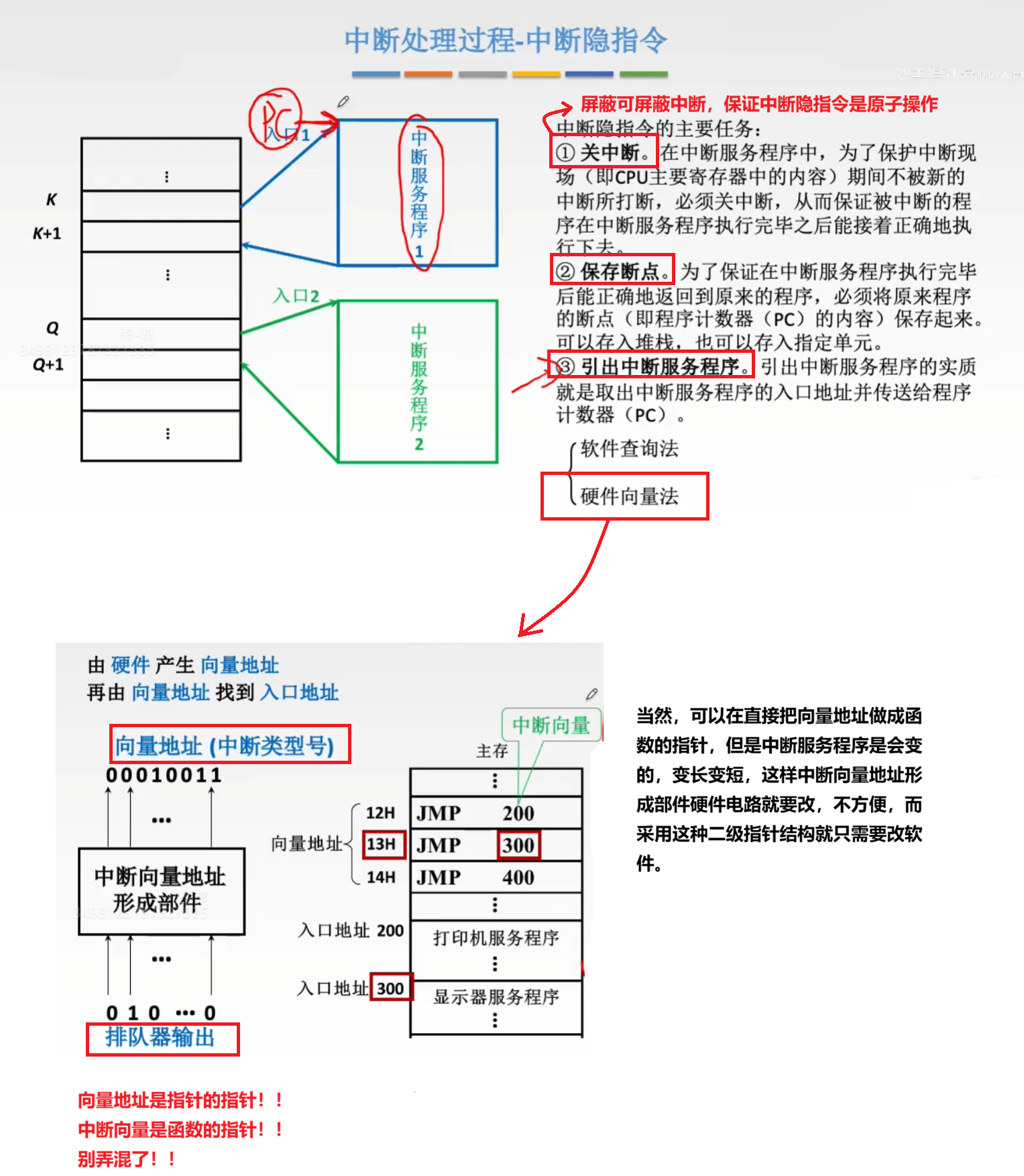

第一就是知道 中断隐指令 是怎么处理的，如图所示：

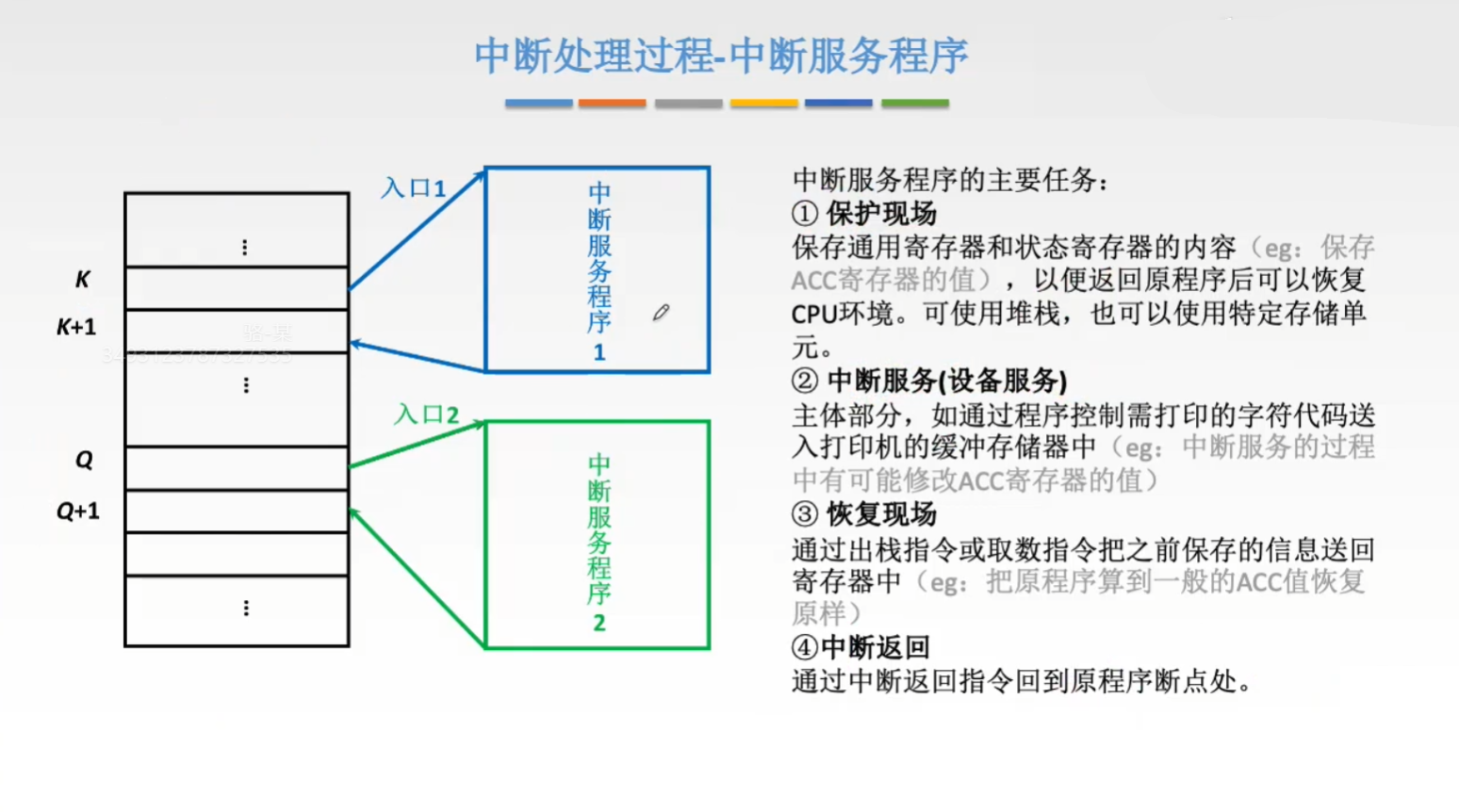

第二就是知道 中断服务程序 会做下面这些操作：
7.4.3 单重中断

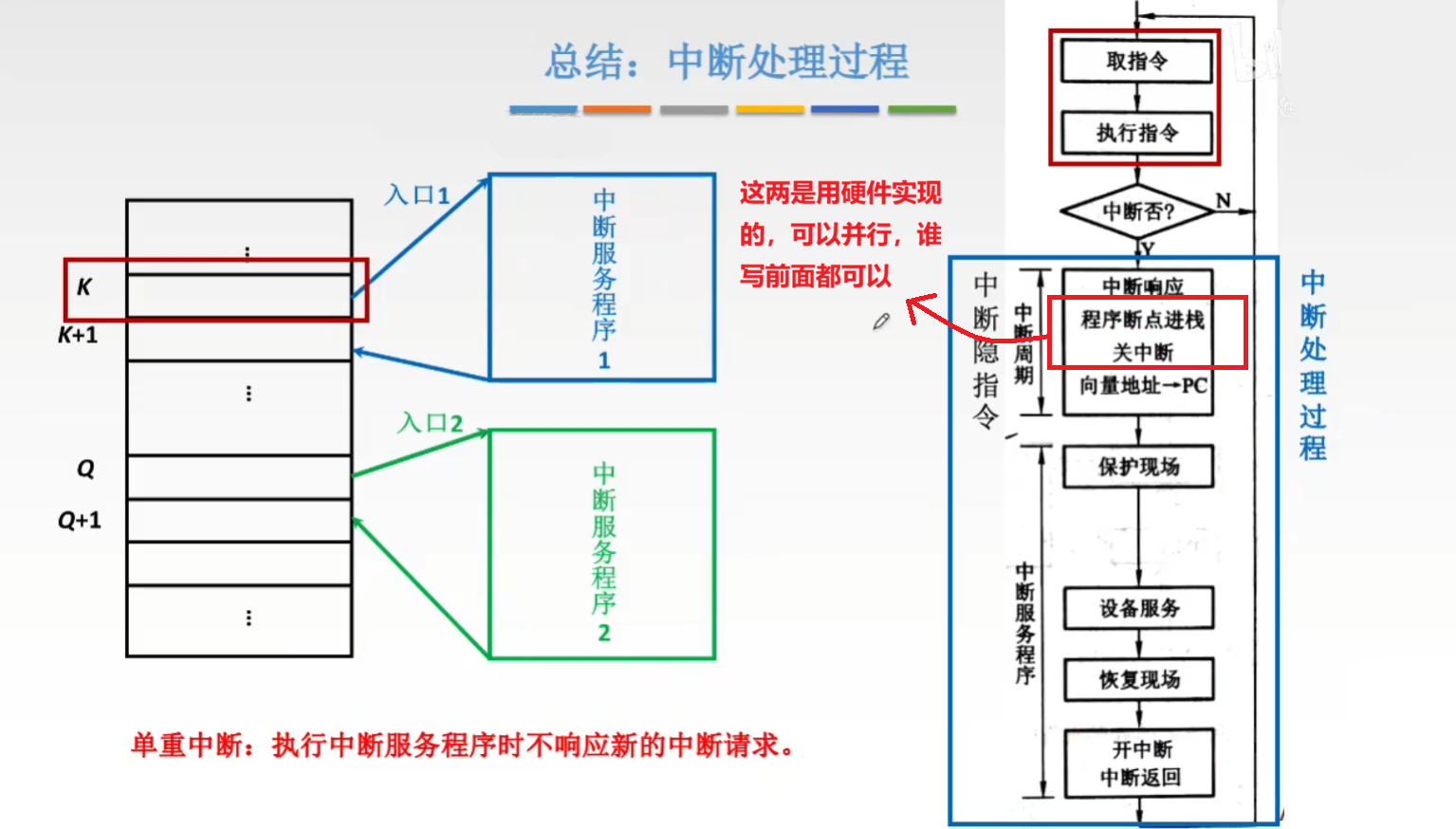

单重中断的整体流程如图所示：
注意单重中断中关中断和开中断的位置，意味着单重中断：执行中断服务程序时不响应新的中断请求。
7.4.4 多重中断

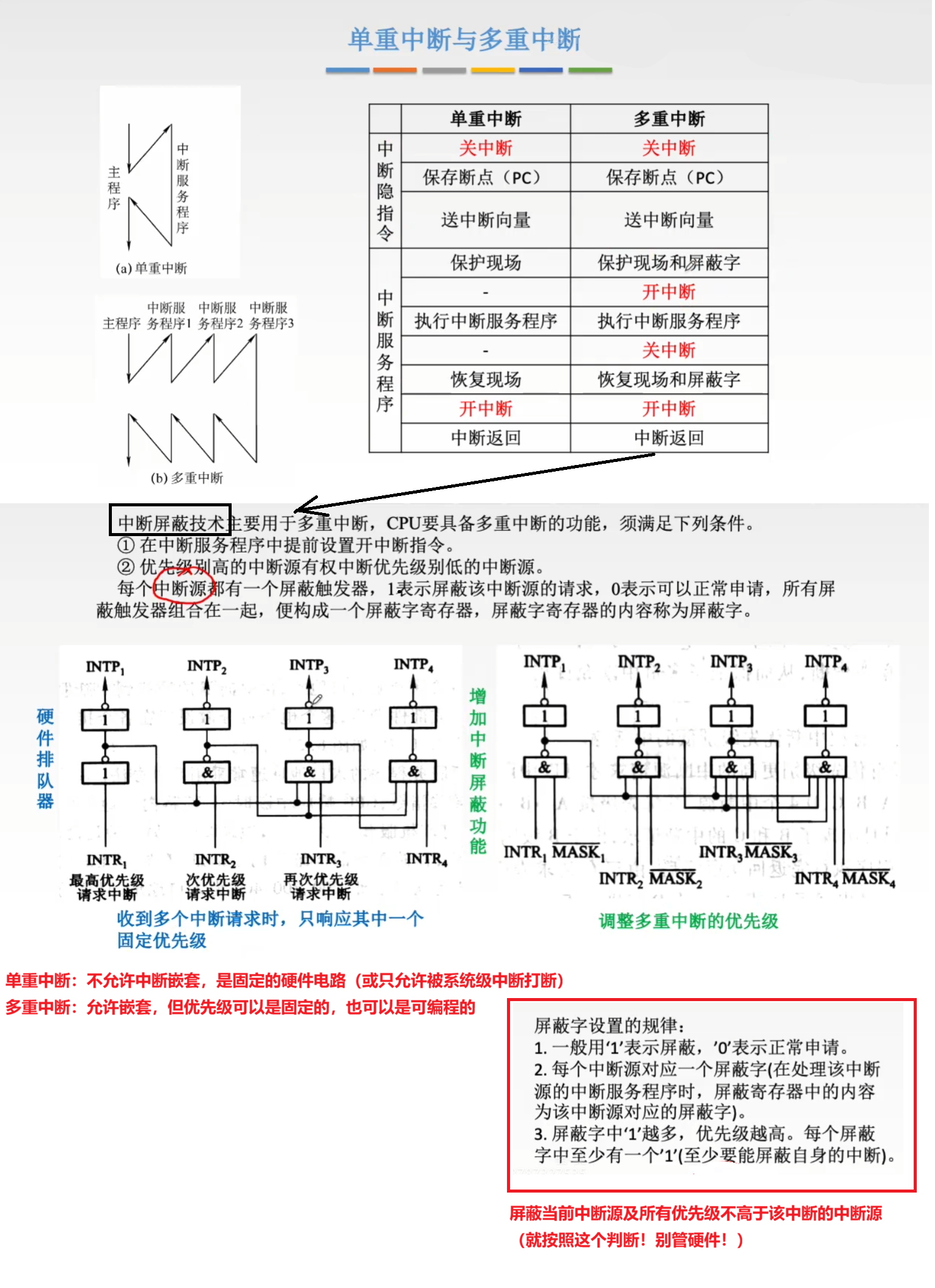

多重中断具体概念如图所示：

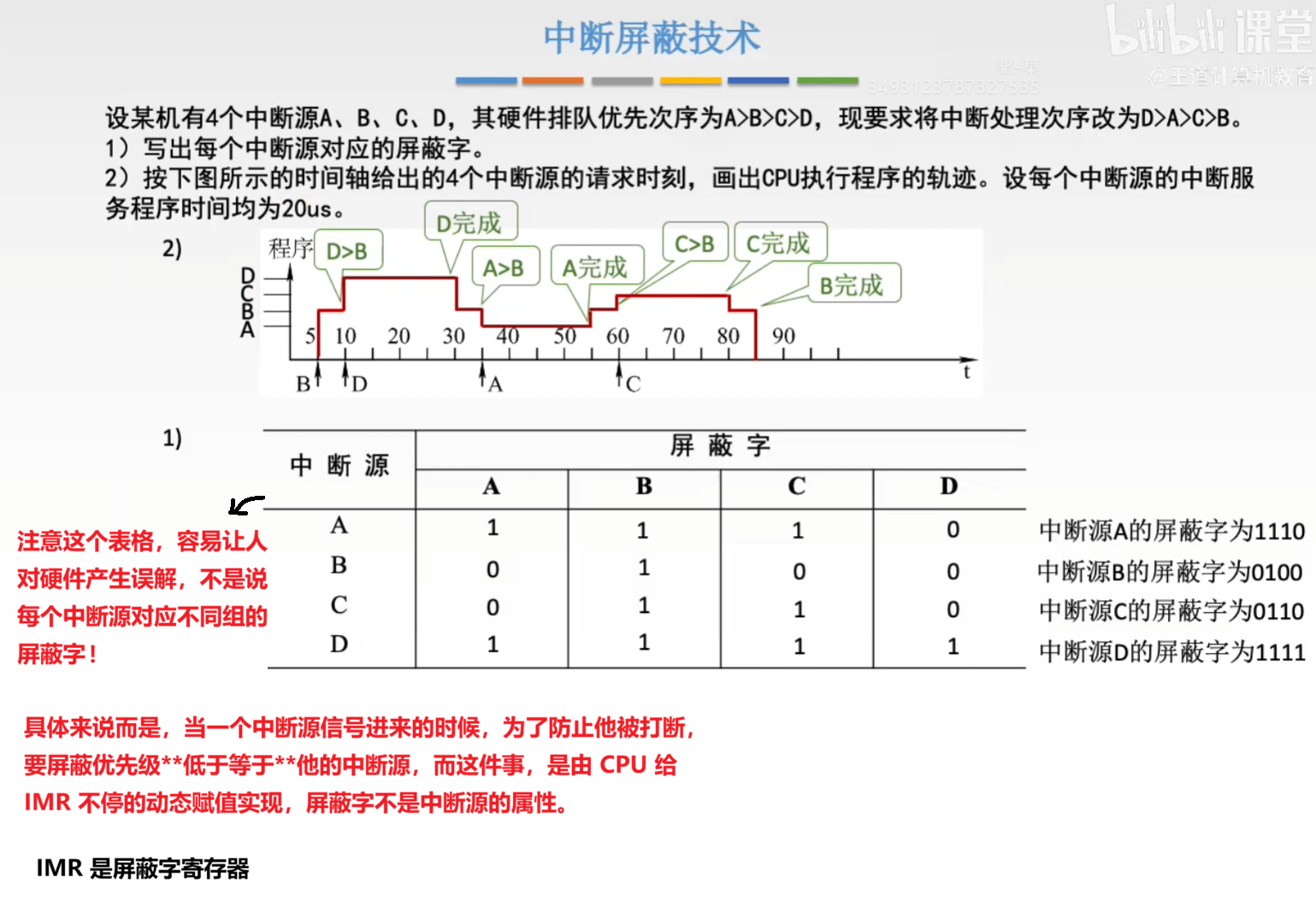

通过一个题来具体看多重中断会怎么考察：
7.5 I / O 方式
7.5.1 程序查询方式

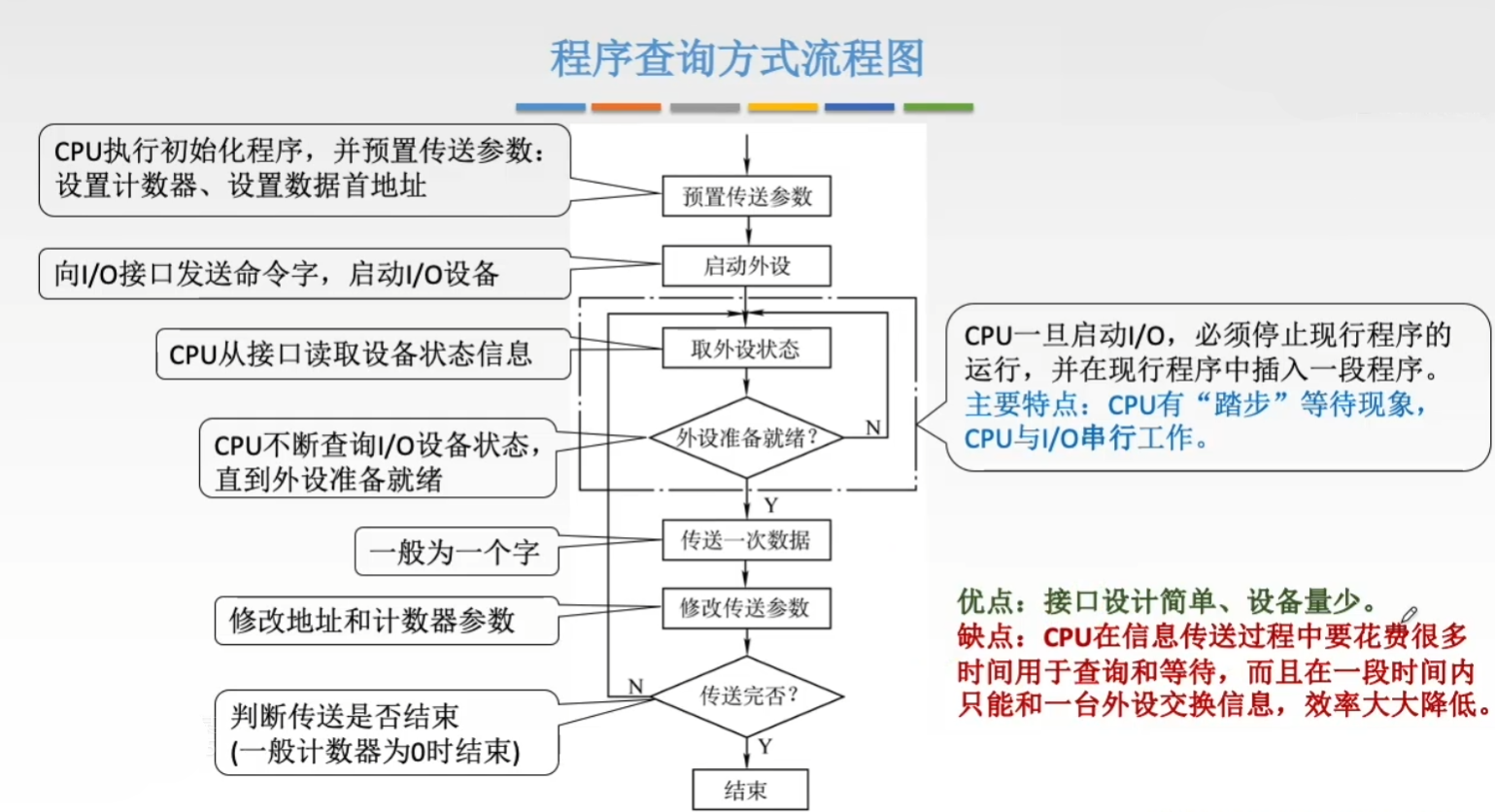

程序查询方式的工作流程如下：
根据查询策略的不同，程序查询方式能够分为两类：
- 独占查询： CPU 100% 的时间都在查询 I / O 状态，完全串行。（所以在上面小节看见的那张图其实是独占查询方式）
- 定时查询： 在保证数据不丢失的情况下，每个一段时间 CPU 就查询一次 I / O 状态，查询的间隔内 CPU 可以执行其他程序。

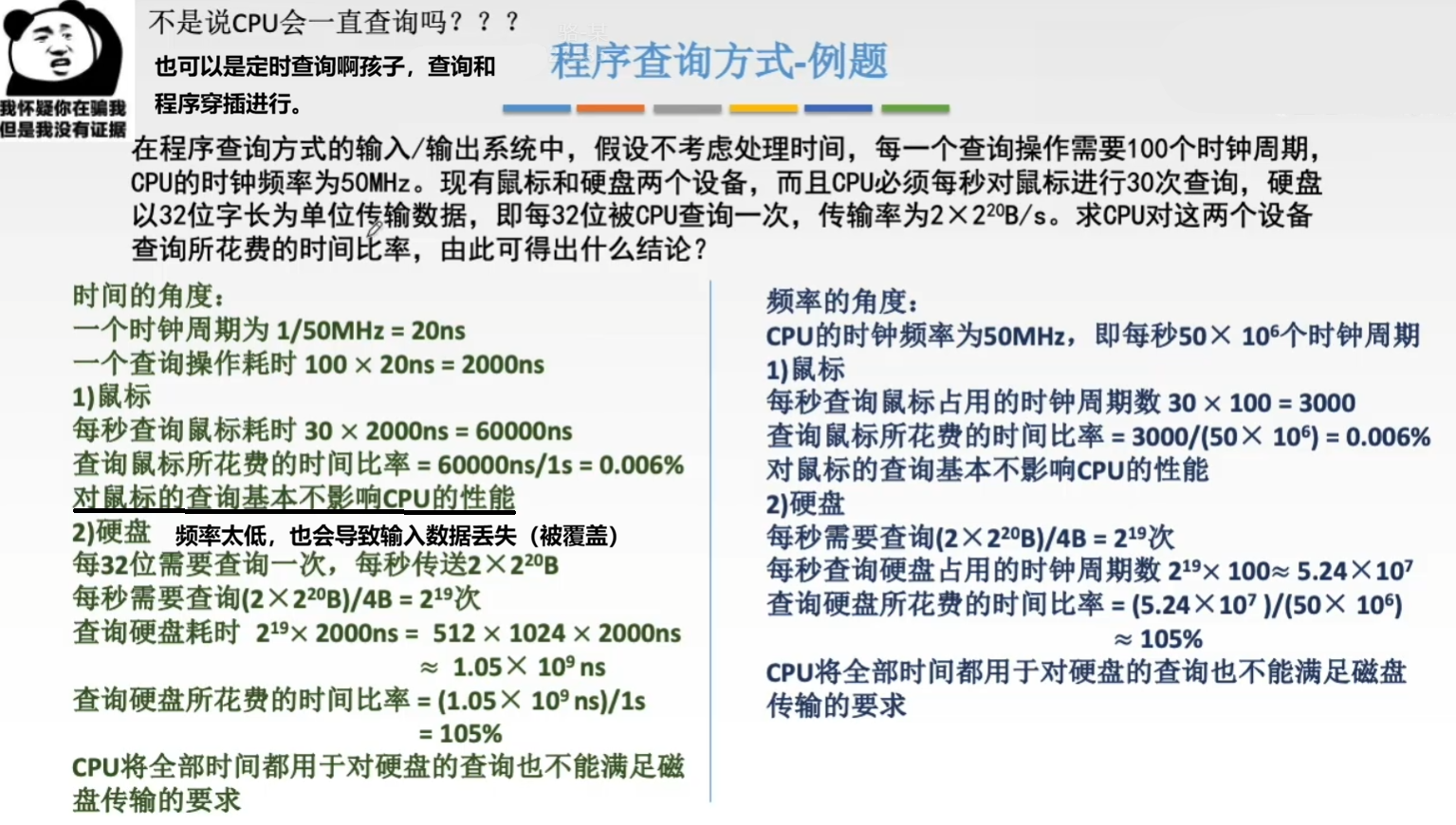

用一个例题来了解程序查询方式：
7.5.2 程序中断方式

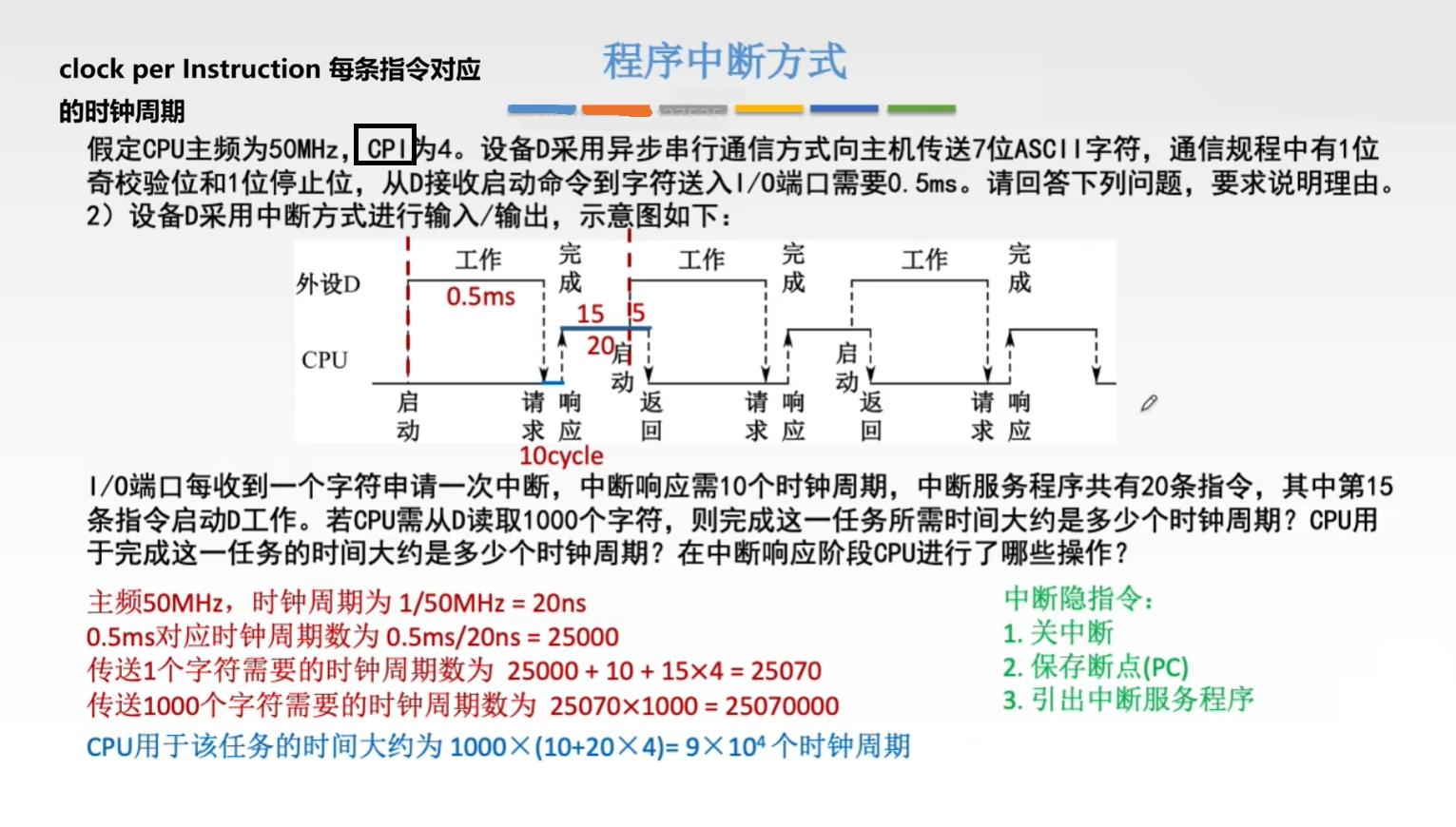

程序中断方式的具体流程图前面已经提过了，这里通过一个题目来熟悉这部分内容的考察方式：
7.5.3 DMA 方式

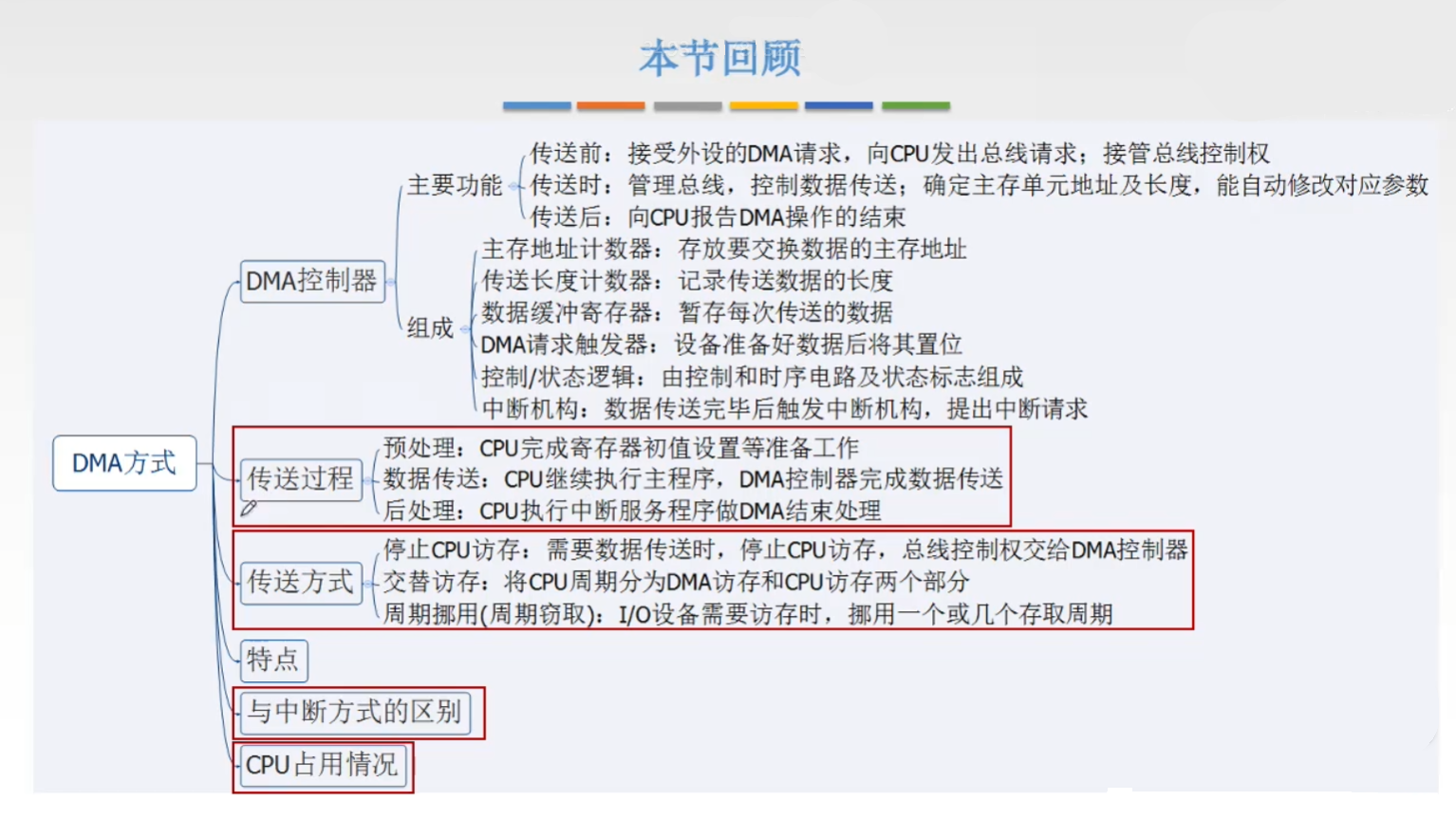

本节思维导图如下图所示：
时序图前面有、
7.5.3.1 DMA 控制器

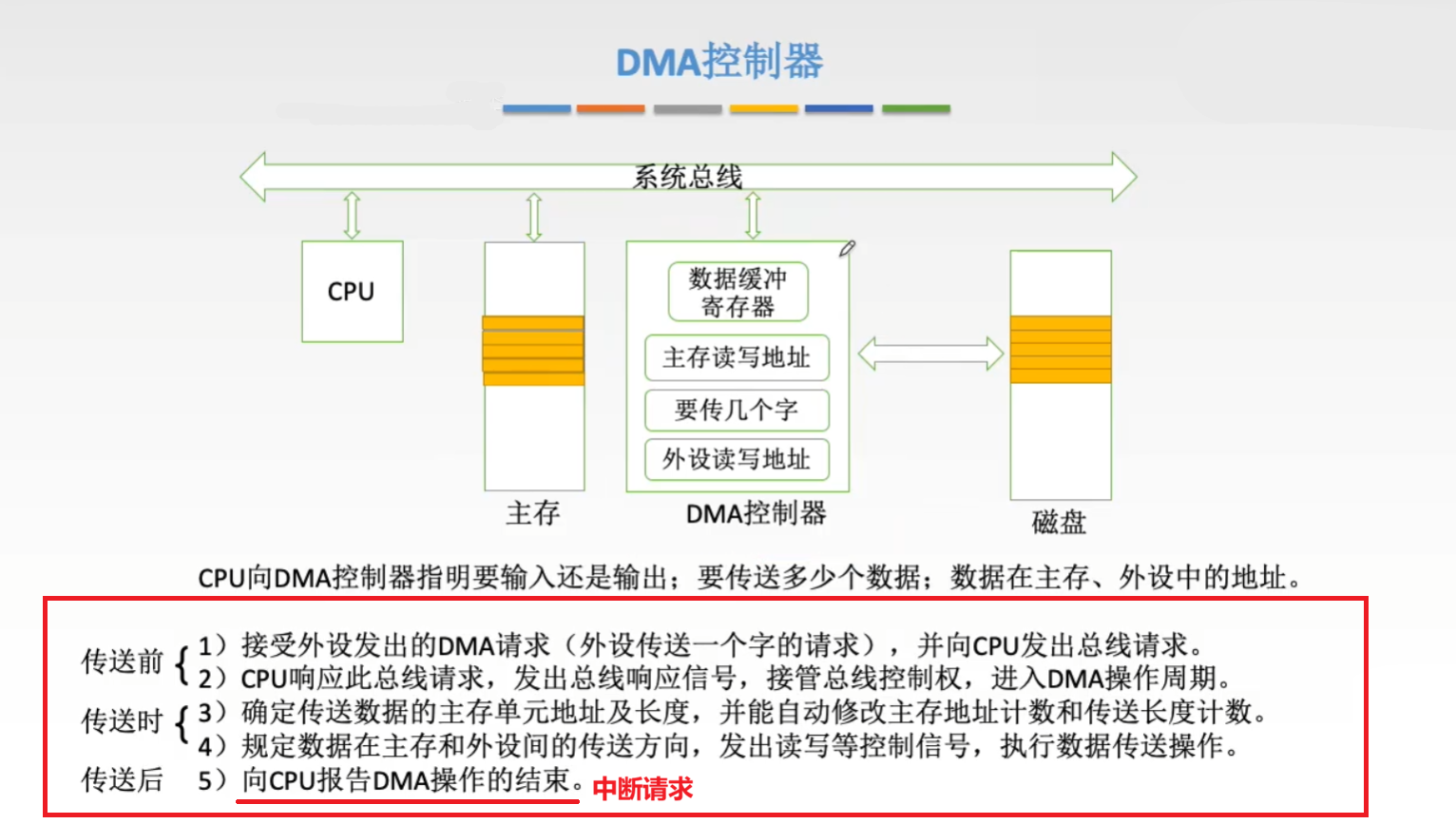

DMA 的主要功能 如下图所示：

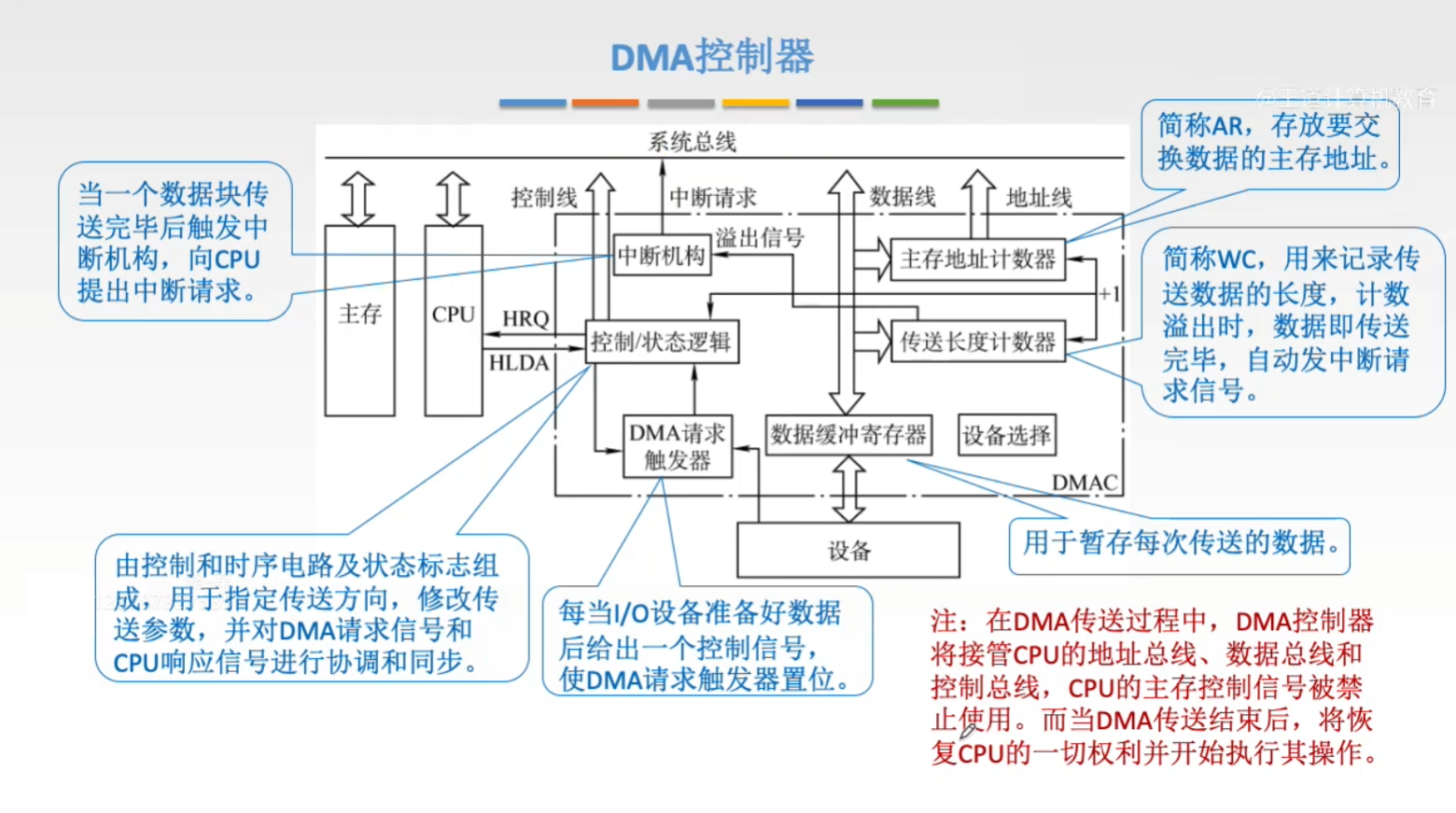

DMA 的结构 如下图所示：
7.5.3.2 DMA 传送过程

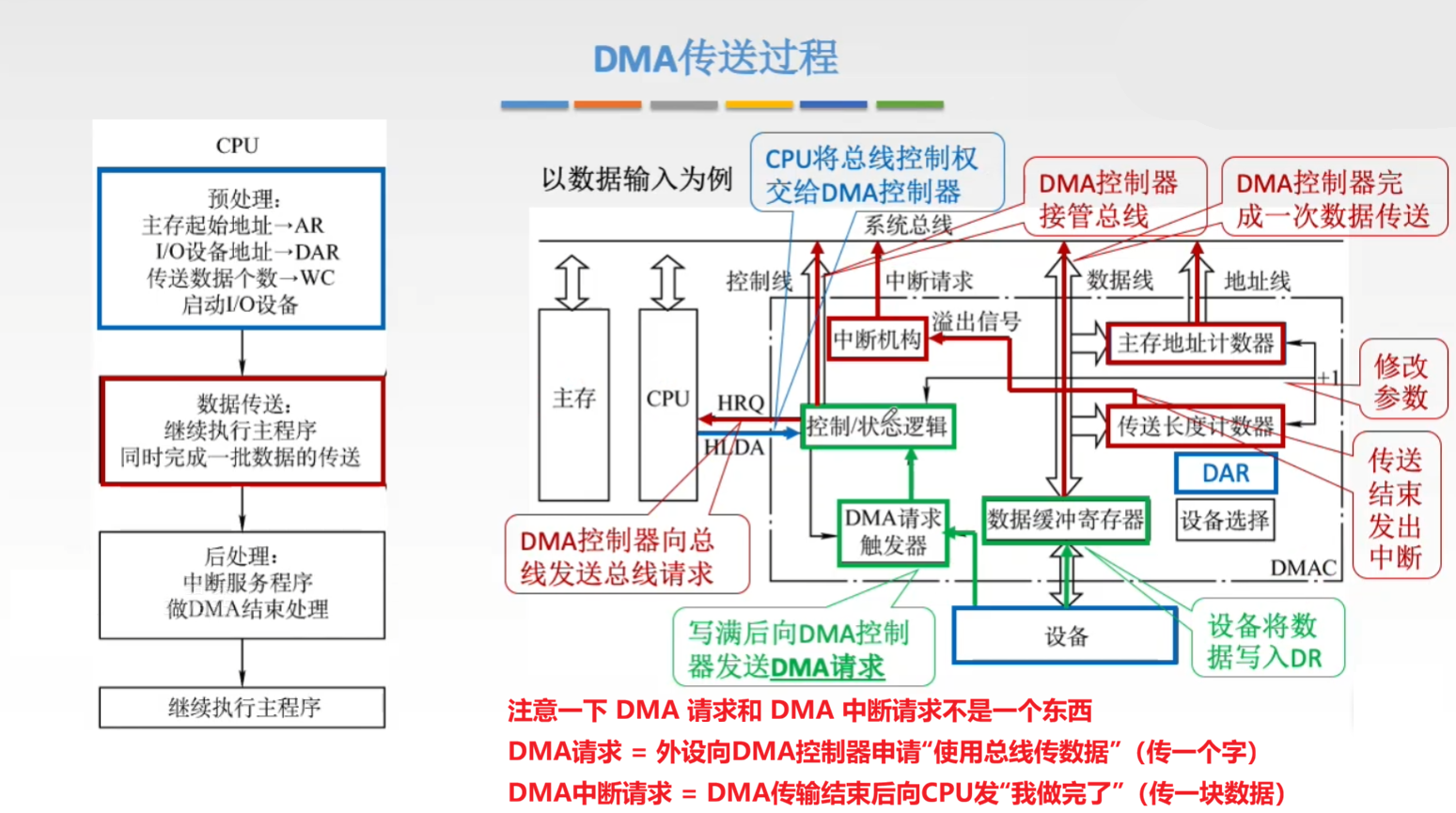

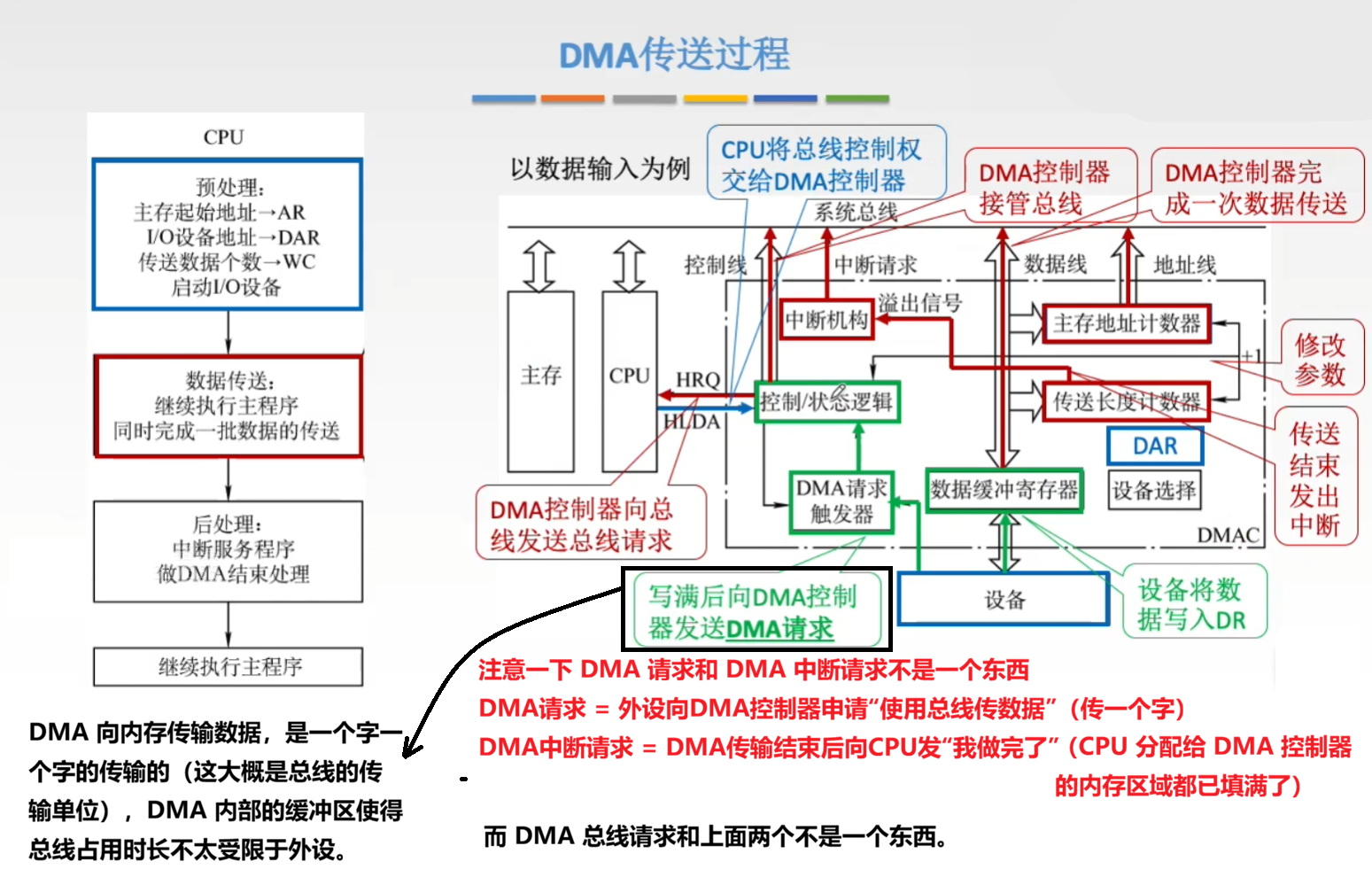

在了解完 DMA 的功能和物理结构之后，通过动态的过程来了解 DMA 传送过程，如下图所示：
7.5.3.3 DMA 控制方式

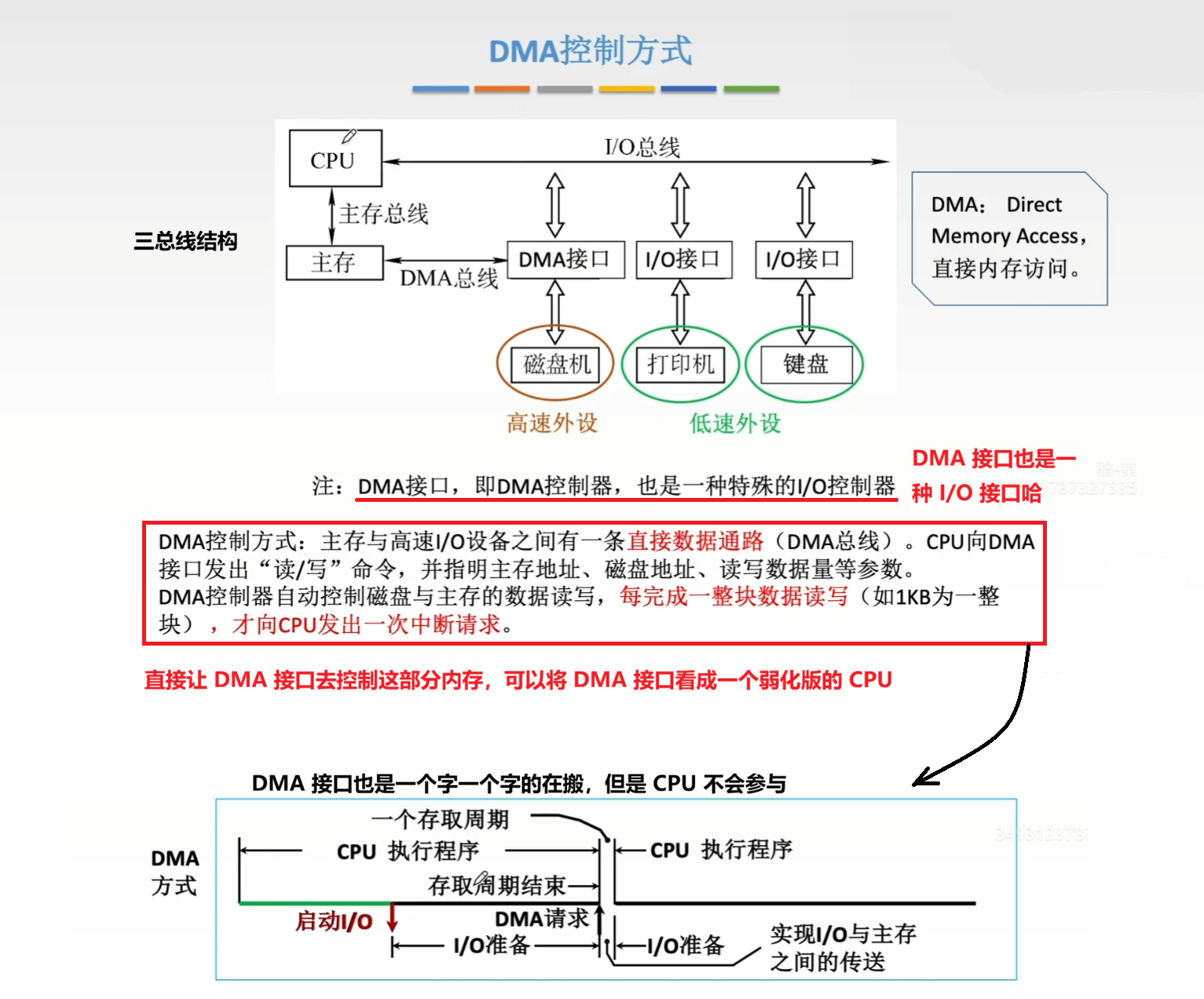

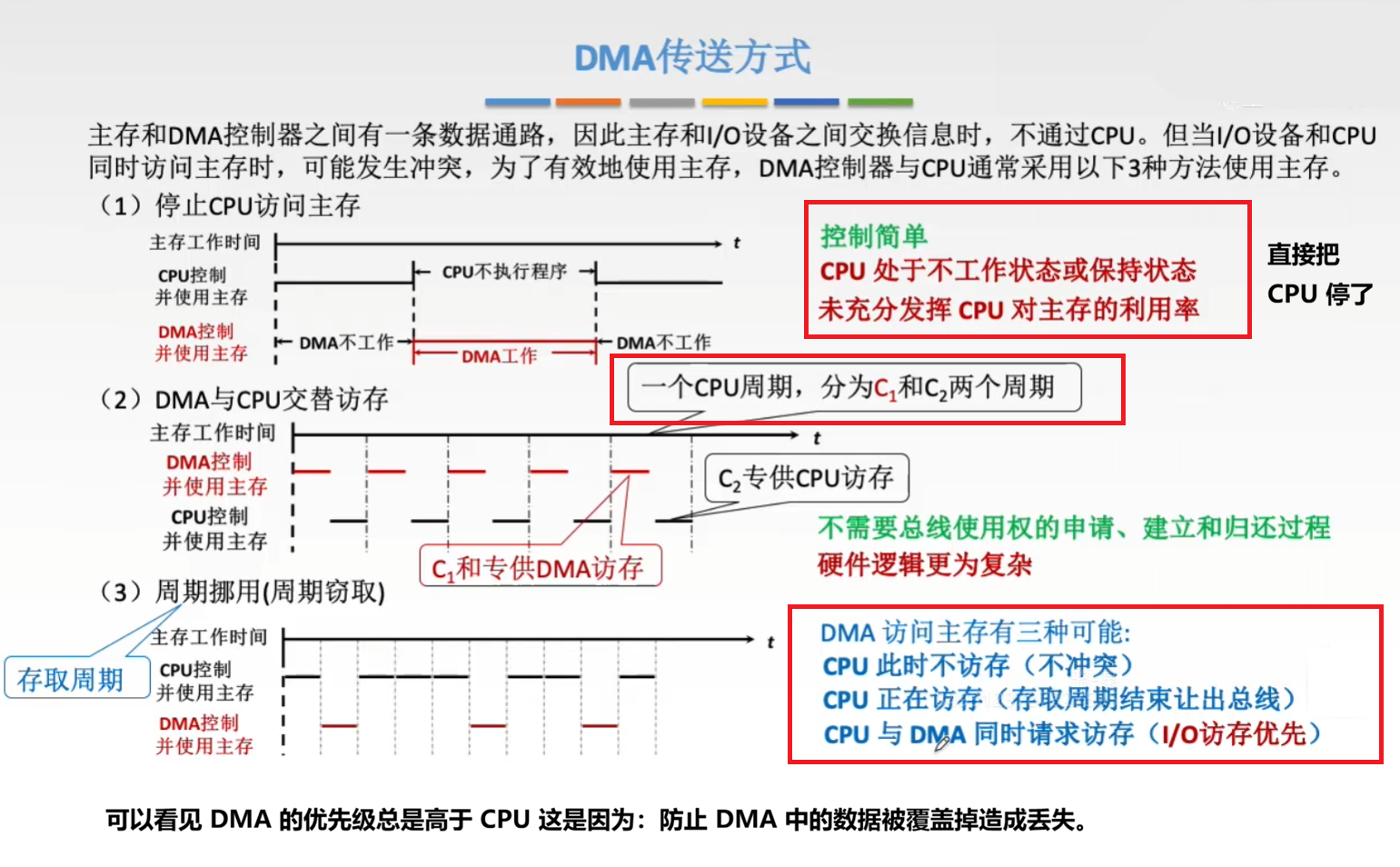

若是 三总线结构，主存分别与 DMA 和 系统总线有连接，就会出现同时访存造成数据冲突的情况，那么具体怎么决定访问顺序，如下图所示：
而在 单总线结构 中，DMA 与 CPU 共享同一总线，DMA 访存必须通过总线请求与仲裁机制获得控制权。不会出现同时访存的情况，也就不会出现上述三种控制方式。
7.5.3.4 DMA 的特点

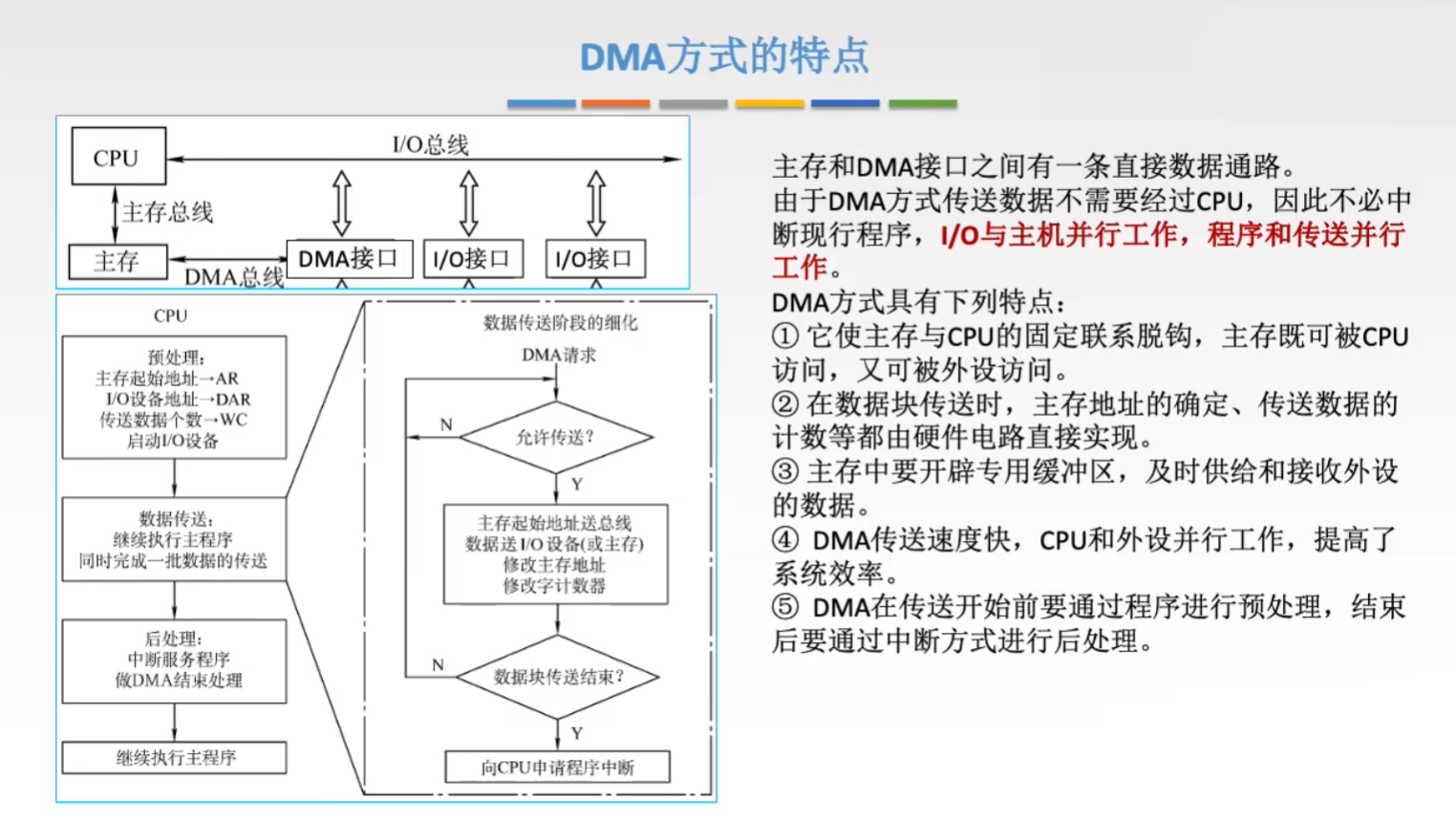

如下图所示，看看就好：
7.5.4 程序中断 VS DMA

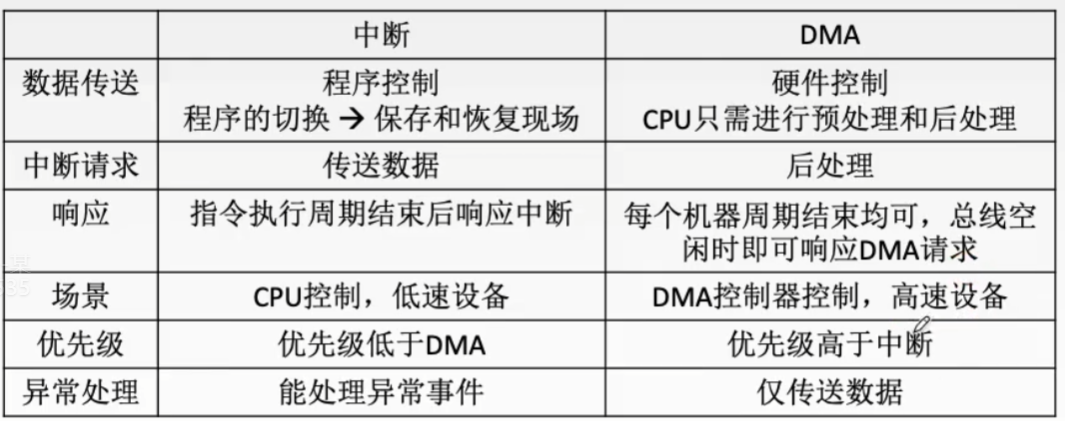

最后做一个程序中断方式和 DMA 方式的对比，如下图所示：
