文件管理

第四章_文件管理

4.1 文件系统基础

4.1.1 初始文件系统

文件系统基础涉及到的内容如下：

1. 文件的定义：一组有意义的信息的集合。
2. 文件的属性：文件名、标识符、类型、位置、大小、保护信息…
3. 文件内部应该如何被组织起来（文件的逻辑结构）。
4. 文件之间应该如何被组织起来（目录结构）。
5. 操作系统应向上提供哪些功能（create、delete、open、close、read、write 系统调用）。
6. 文件应如何存放在外存中（文件的物理结构）。
7. 操作系统如何管理外存中的空闲块（存储空间的管理）。
8. 操作系统需要提供的其他文件管理功能：文件共享，文件保护。

4.1.2 文件的逻辑结构

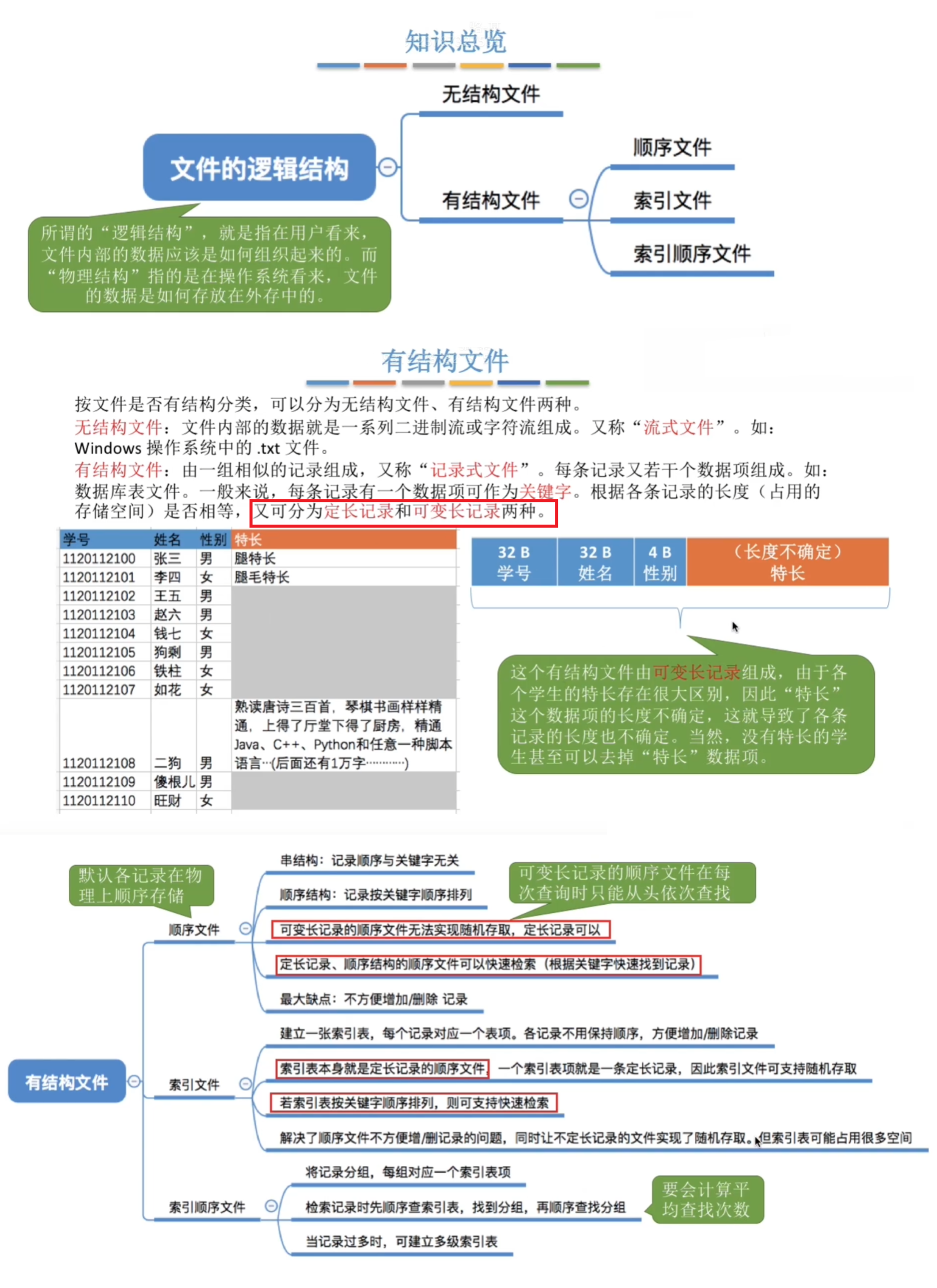

本小节思维导图如图所示：

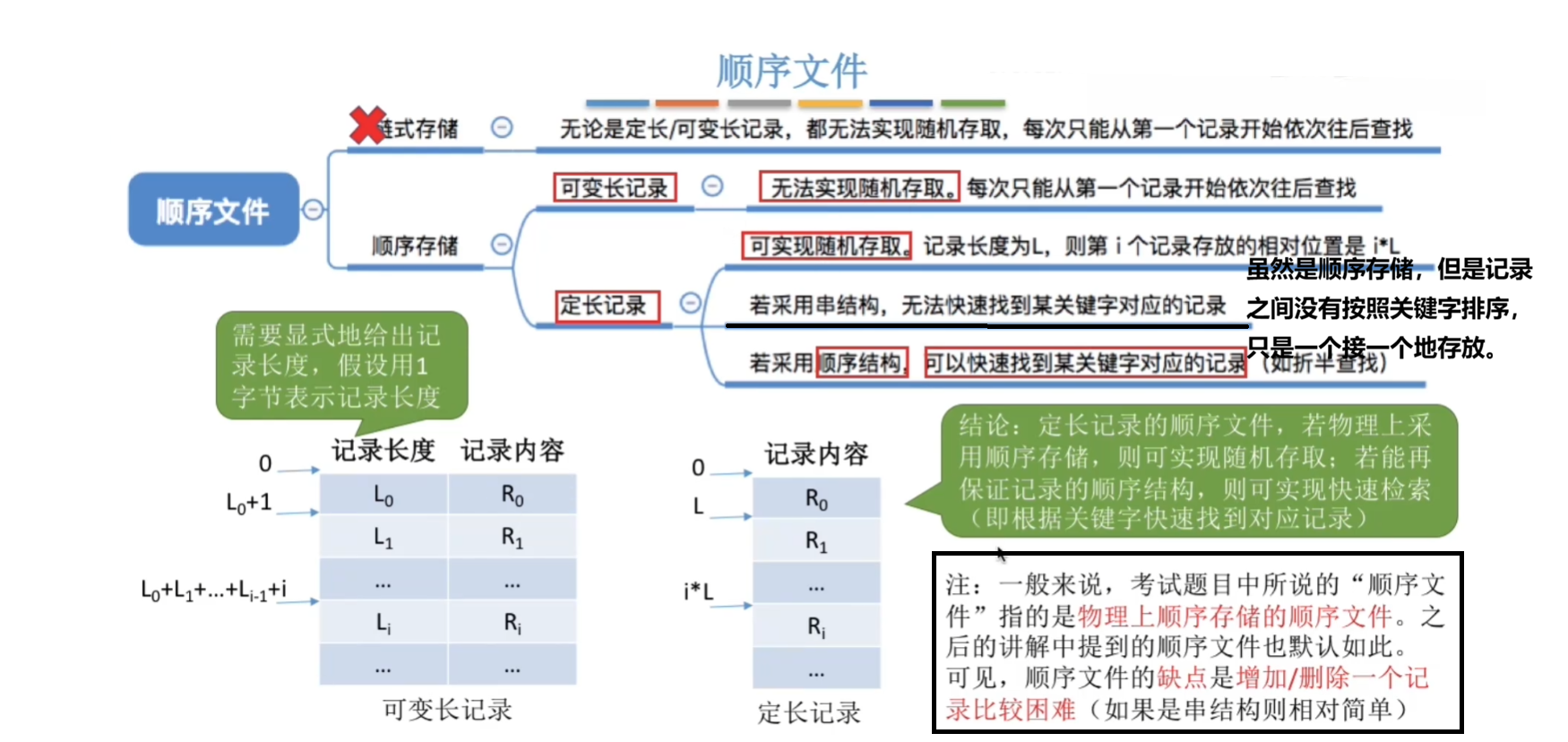

4.1.2.1 有结构文件 - 顺序文件

拓展：采用这种文件管理方式，操作系统通常会利用日志功能，将多次修改先记录下来并延迟写盘，以提高效率和保证可靠性。对于按关键字有序组织的顺序文件，若经过多次插入和删除操作后需要重新整理文件，则可能利用数据结构中的外部归并（外部排序技术）来恢复或维护文件的有序性。

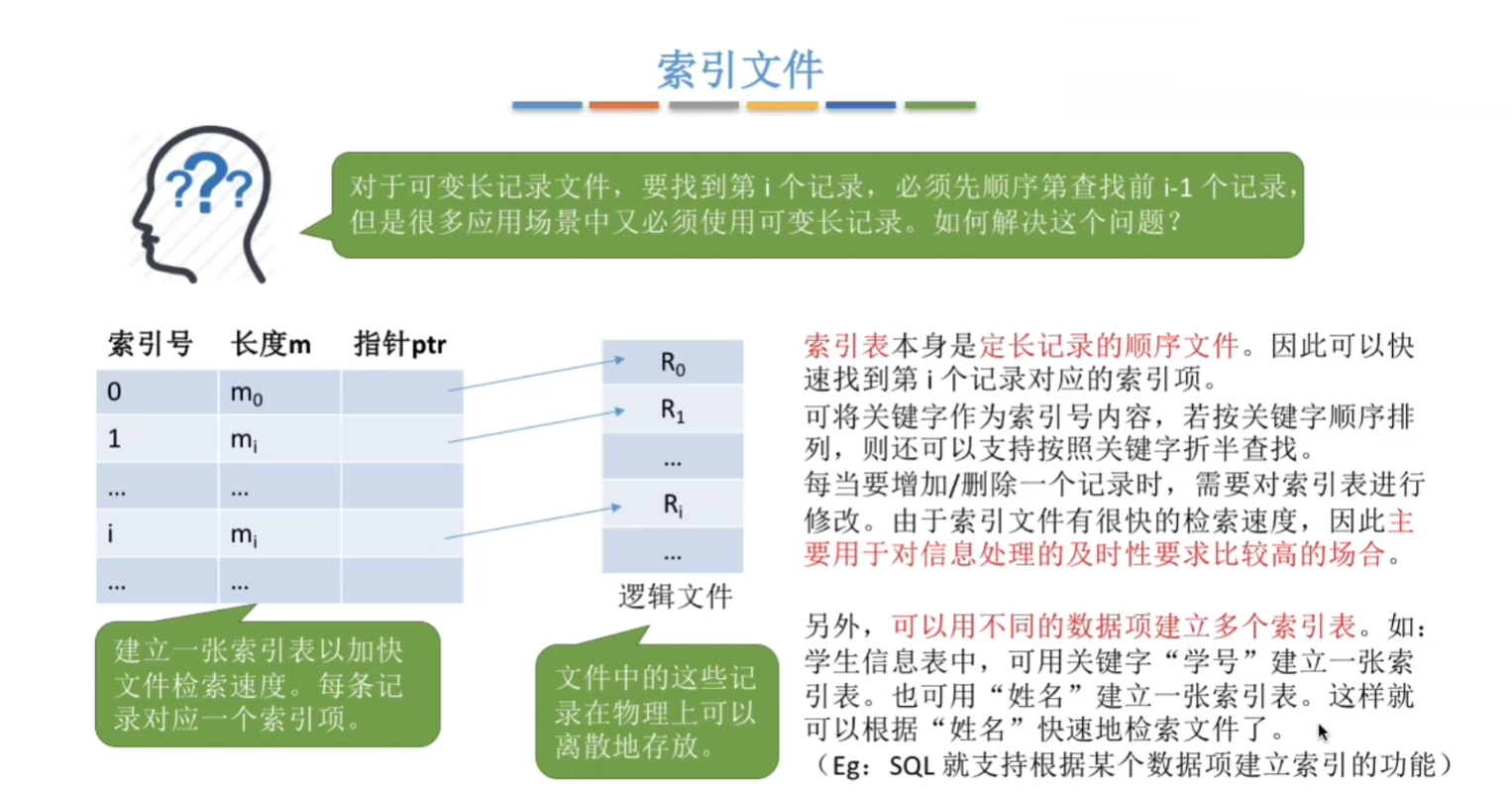

4.1.2.2 有结构文件 - 索引文件

原本变长记录的文件不能够直接定位，需要挨个进行查找。为文件建立索引表之后，由于索引表项是定长记录，因此支持随机查找，显著提高了检索速度。 缺点： 需要额外分配索引块（索引表），用于存放文件数据块地址，因此增加了存储开销。当文件较小时，索引表占用的空间可能接近甚至超过文件本身大小，导致磁盘空间利用率降低。

4.1.2.3 有结构文件 - 索引顺序文件

与索引文件的区别 在于：索引文件的索引项可以有序，也可以无序；而索引顺序文件的索引项和数据记录都要求按关键字有序。

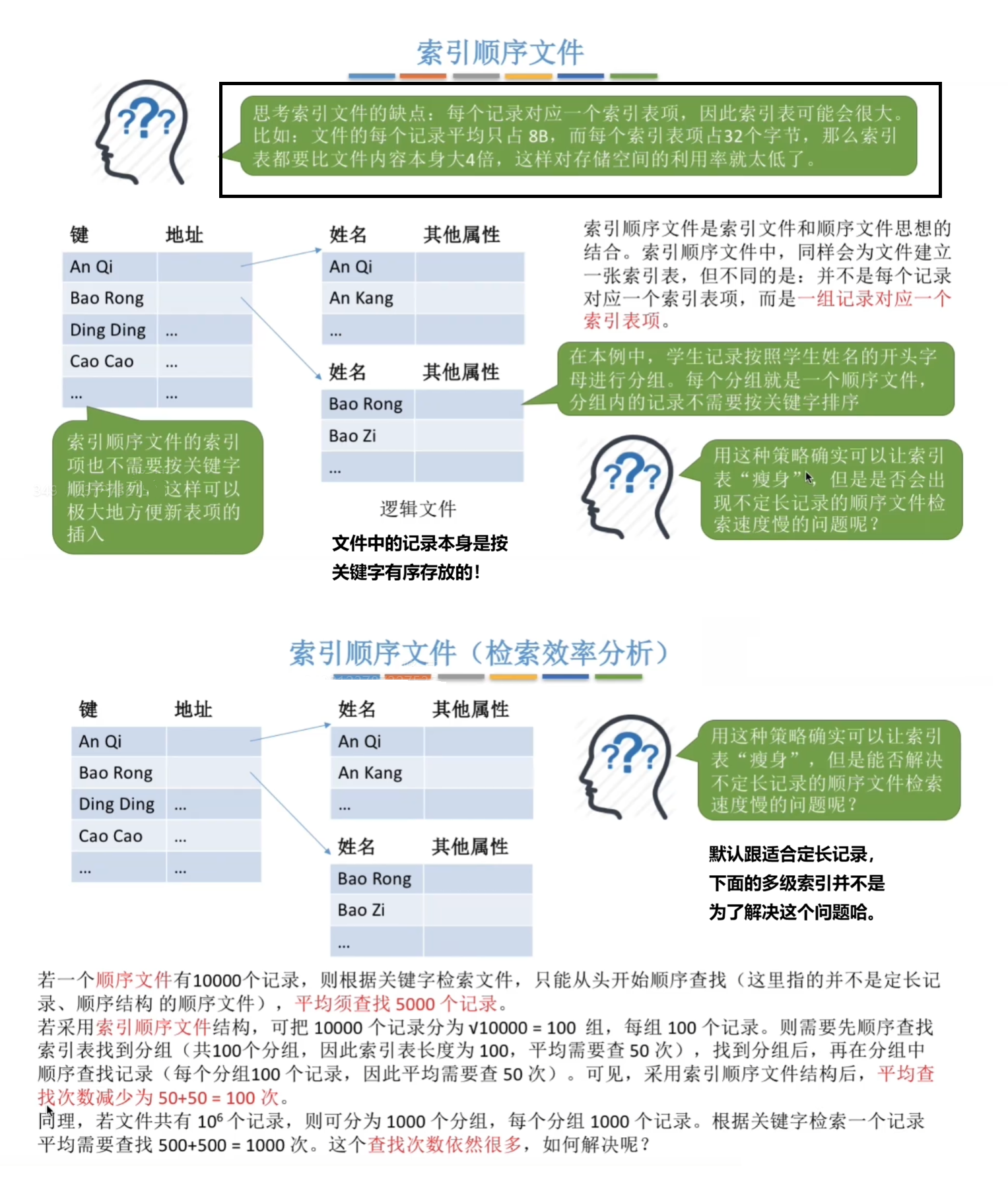

如图所示： 这种结构舍弃了索引文件中索引表的地址字段，索引顺序文件默认更适合定长记录。

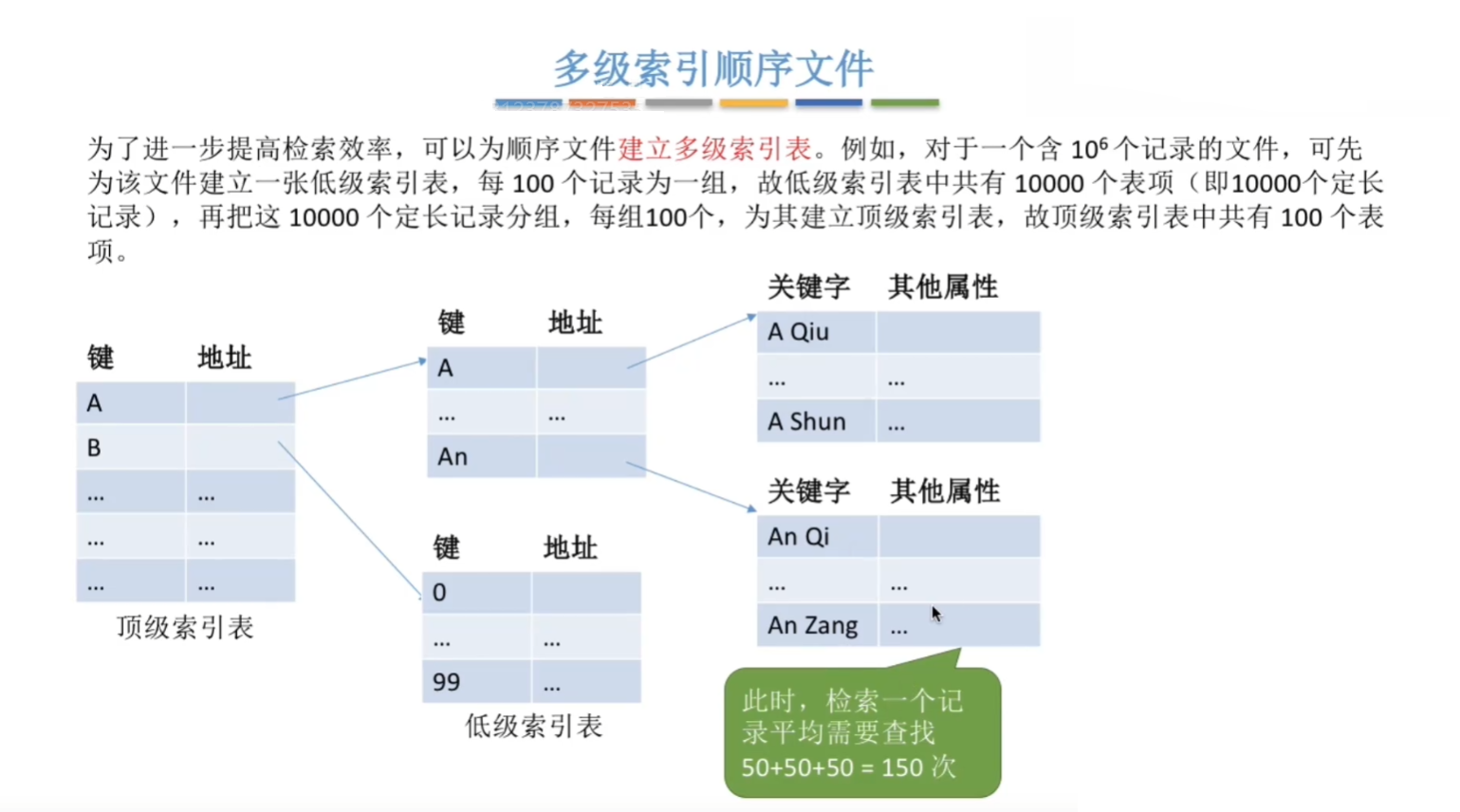

为了进一步提高检索效率，还能够进一步优化为多级索引文件： 索引顺序文件的查找效率： 对于含$N$条记录的普通顺序文件，平均需查找$N/2$次。而在索引顺序文件中，若将记录均分为$m$组，则每组约含$s=N/m$条记录。查找过程分为两步：

1. 在索引表中顺序查找，平均需$m/2$次；
2. 在对应组内顺序查找，平均需$s/2$次。

因此，总平均查找次数为 $$m/2+s/2=m/2+(N/m)/2$$ 当$m=\sqrt{N}$时，该值最小，查找效率达到最优。

4.1.3 文件目录

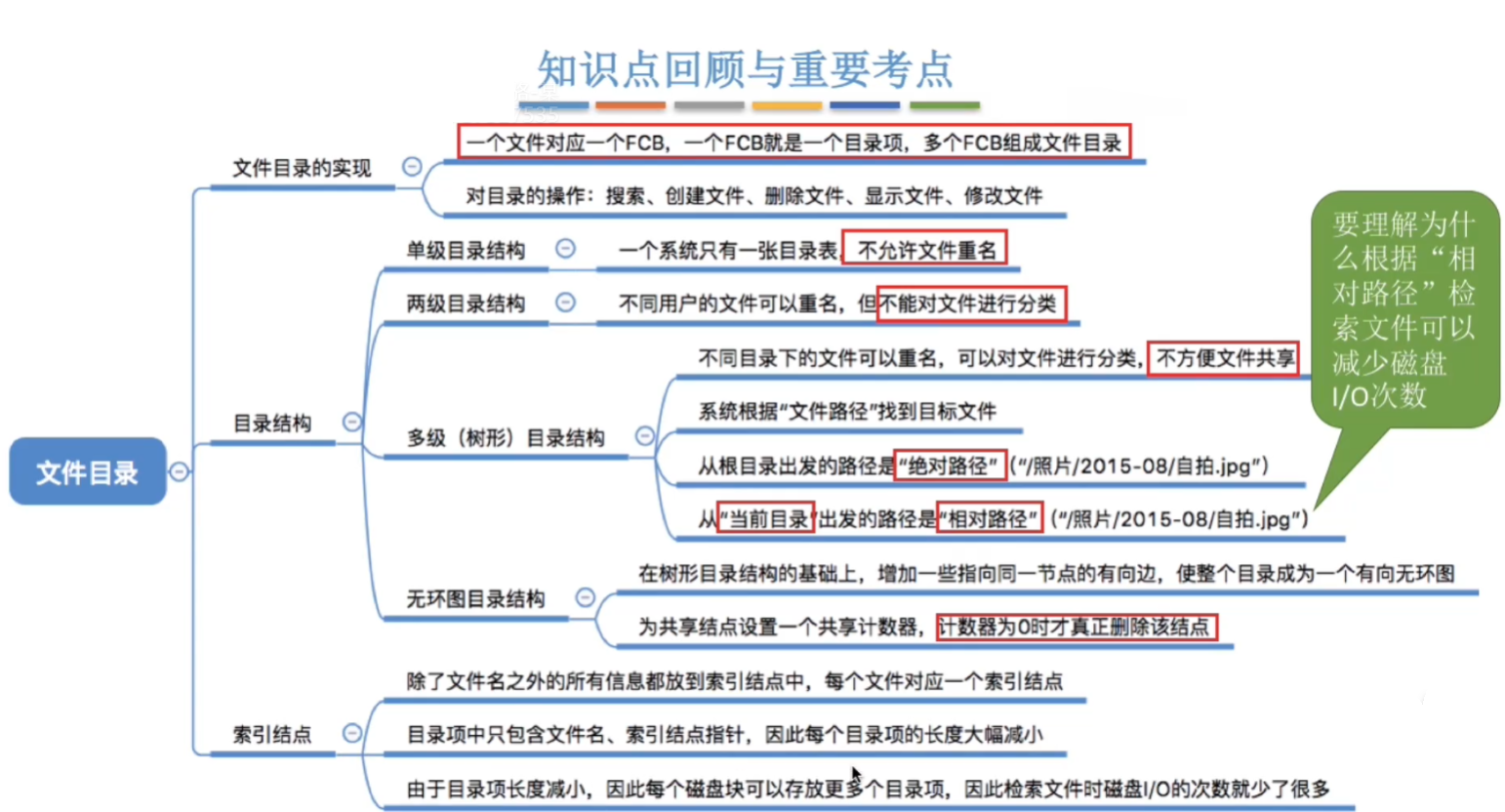

本小节思维导图如图所示：

4.1.3.1 文件控制块和索引节点

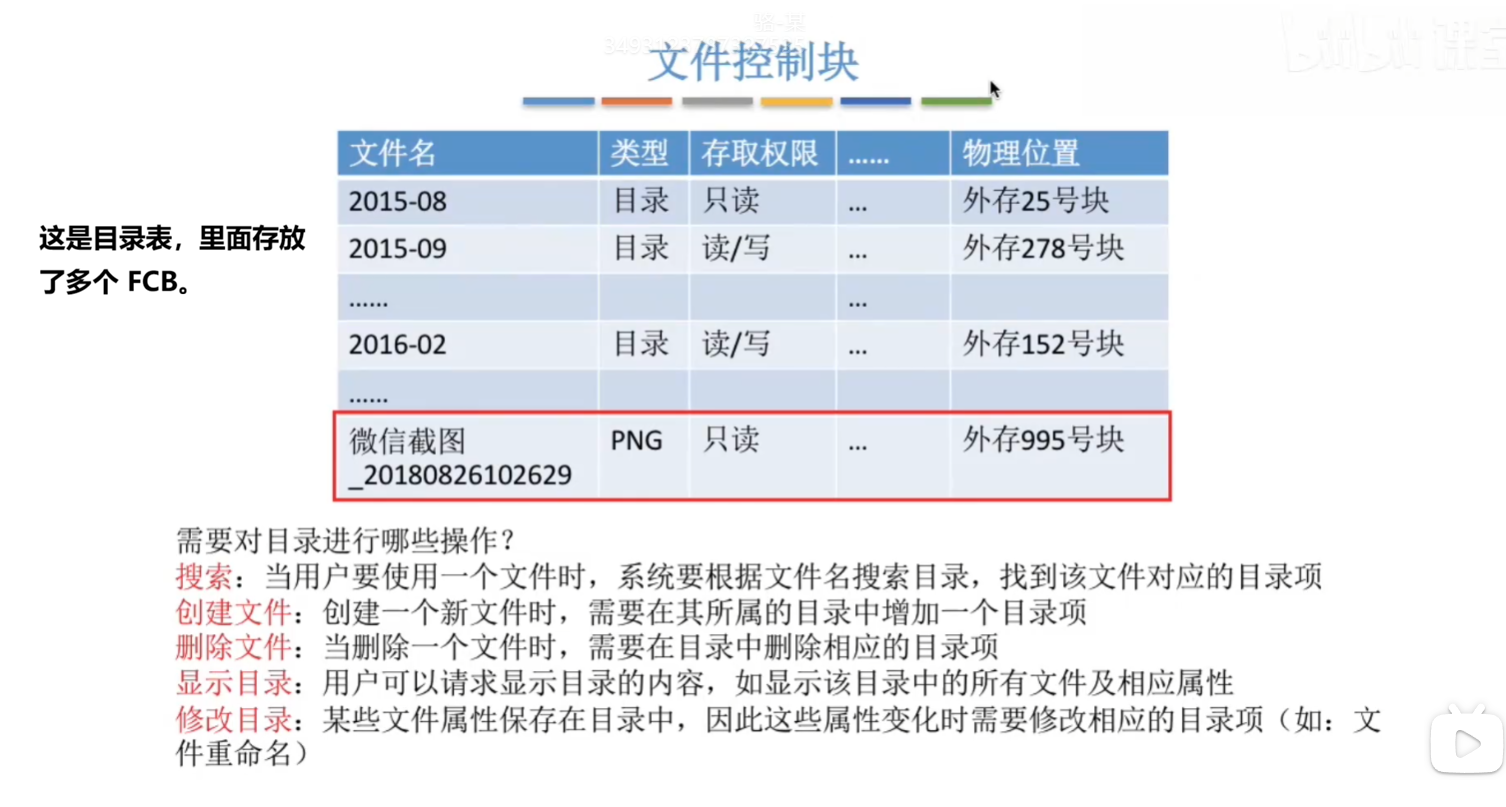

文件控制块（FCB） 是用于存取控制文件所需的各种信息的数据结构，以实现 按名存取。每个文件对应一个 FCB。 主要包括以下几类信息：

1. 基本信息：文件名、文件物理位置、逻辑结构、物理结构等。
2. 存取控制信息：包括文件主、核准用户和一般用户的访问权限。
3. 使用信息：如文件的创建时间、最后修改时间等。

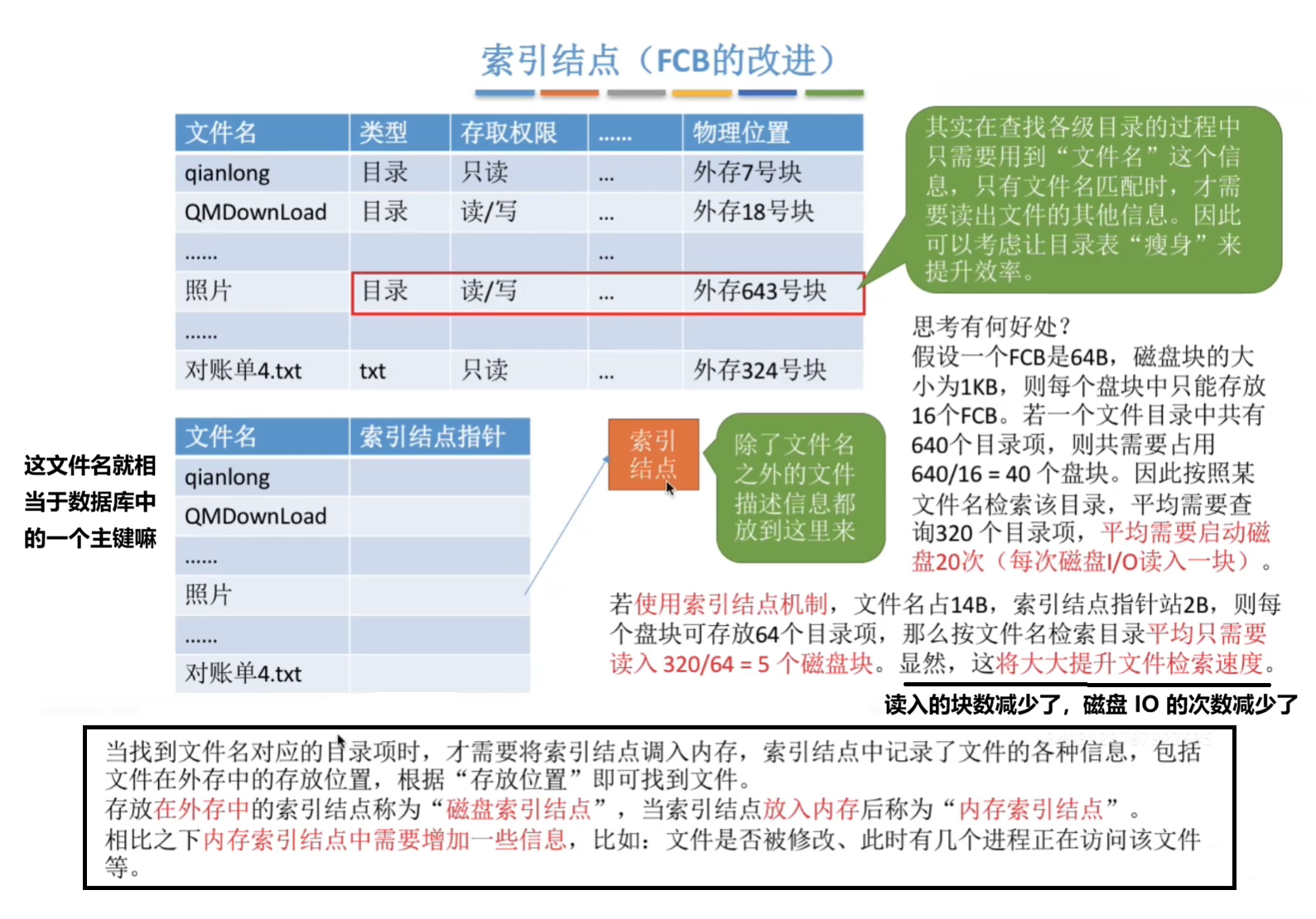

索引节点 是对文件控制块的一个优化：

FCB 中包含文件名、文件属性、文件存取权限以及文件物理地址等大量信息（早期操作系统目录项就是 FCB），因此若因此一个目录文件直接存放多个完整 FCB，则目录文件较大，占用较多磁盘块。查找文件时，需要读取更多目录块，导致磁盘I/O次数增加。

采用索引节点后，将文件名与文件描述信息分离，目录项只保存 文件名 和 索引节点编号，而文件属性和磁盘地址等信息存放在inode中。由于目录项变小，同一个磁盘块能够存放更多目录项，使目录文件占用磁盘块减少，从而降低查找文件时的I/O次数。

FCB 变为 文件名 + 索引节点编号 –> 索引节点(inode)。 注意 inode 和 FCB 不完全等同。 如下图所示：

4.1.3.2 目录结构

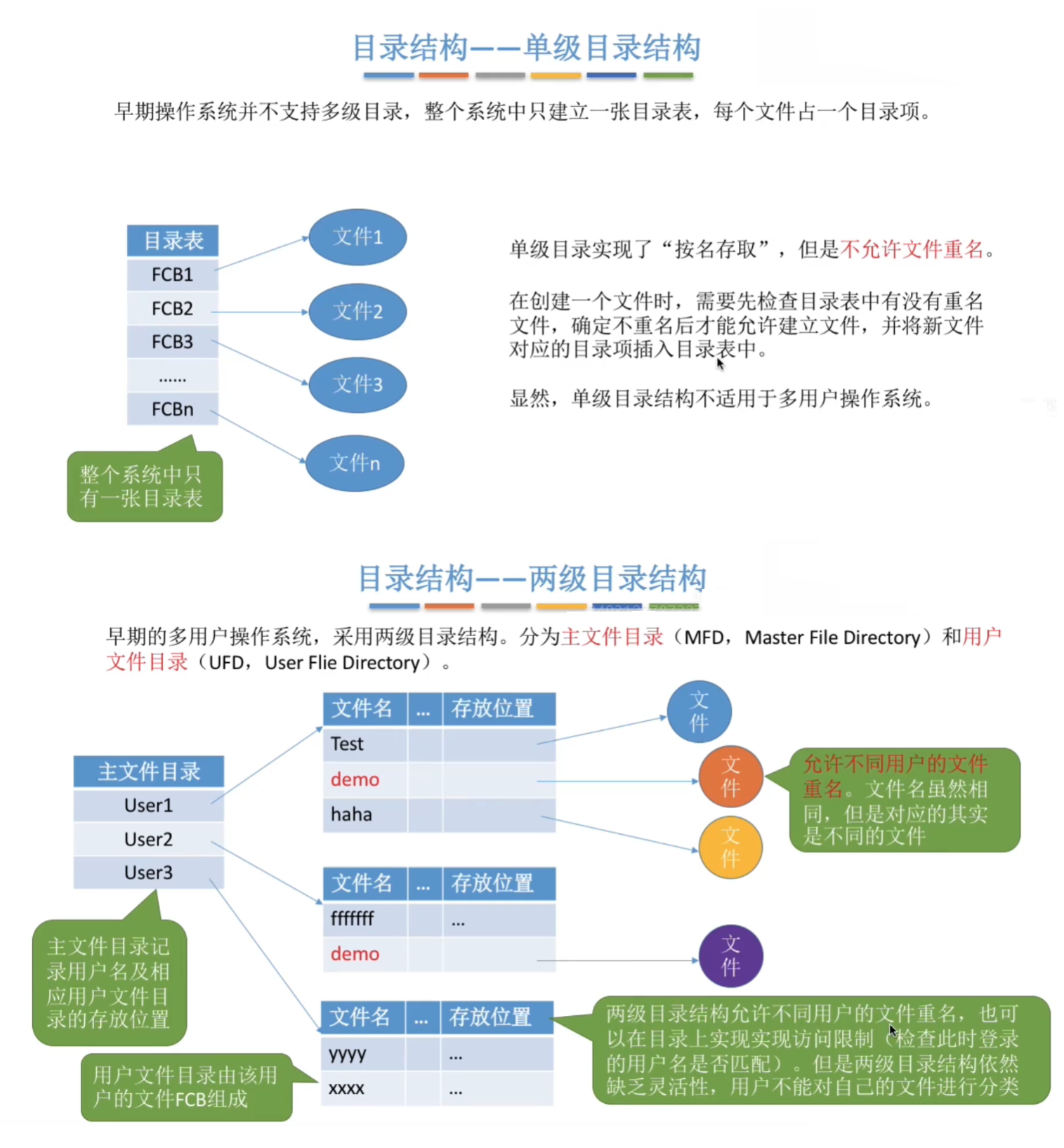

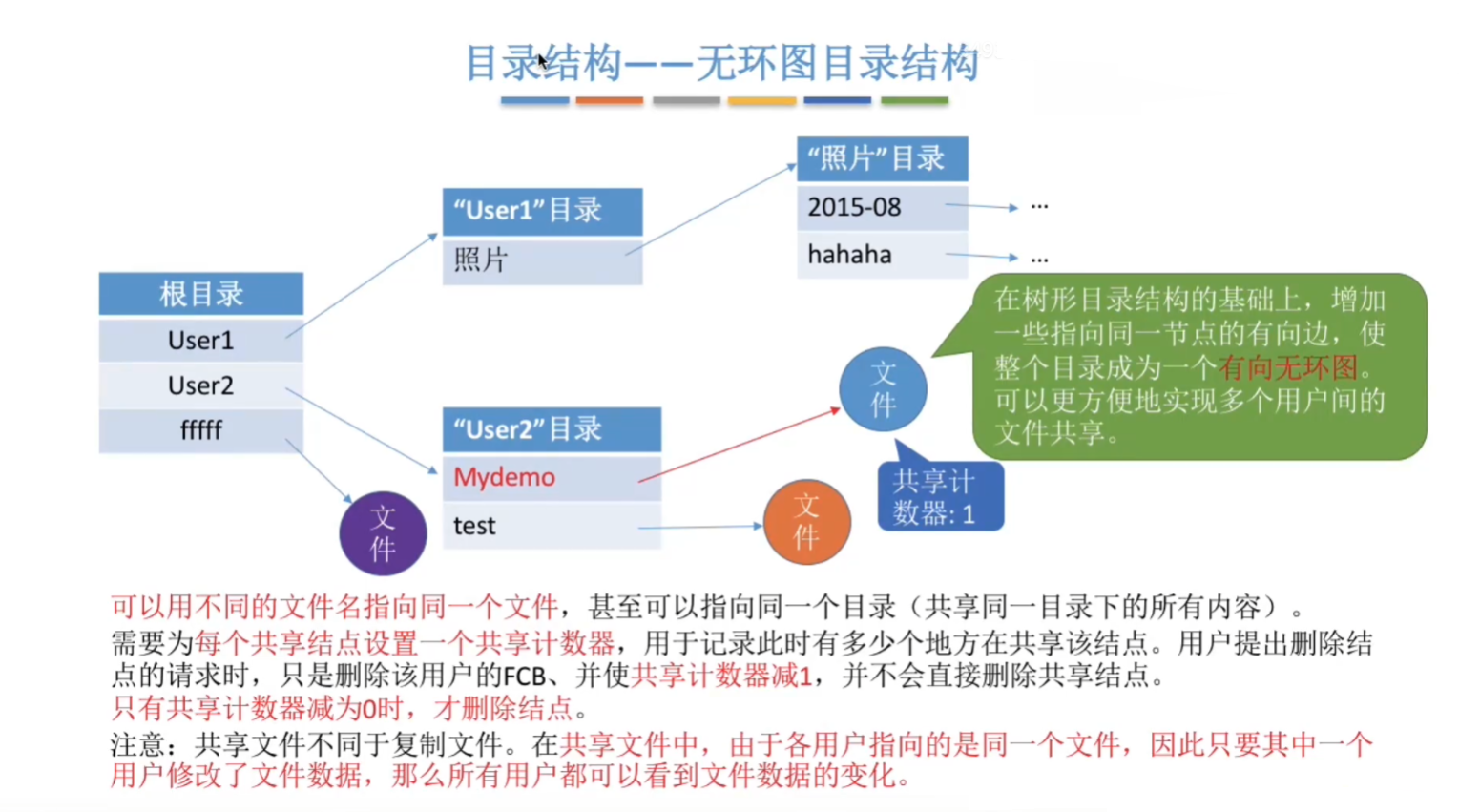

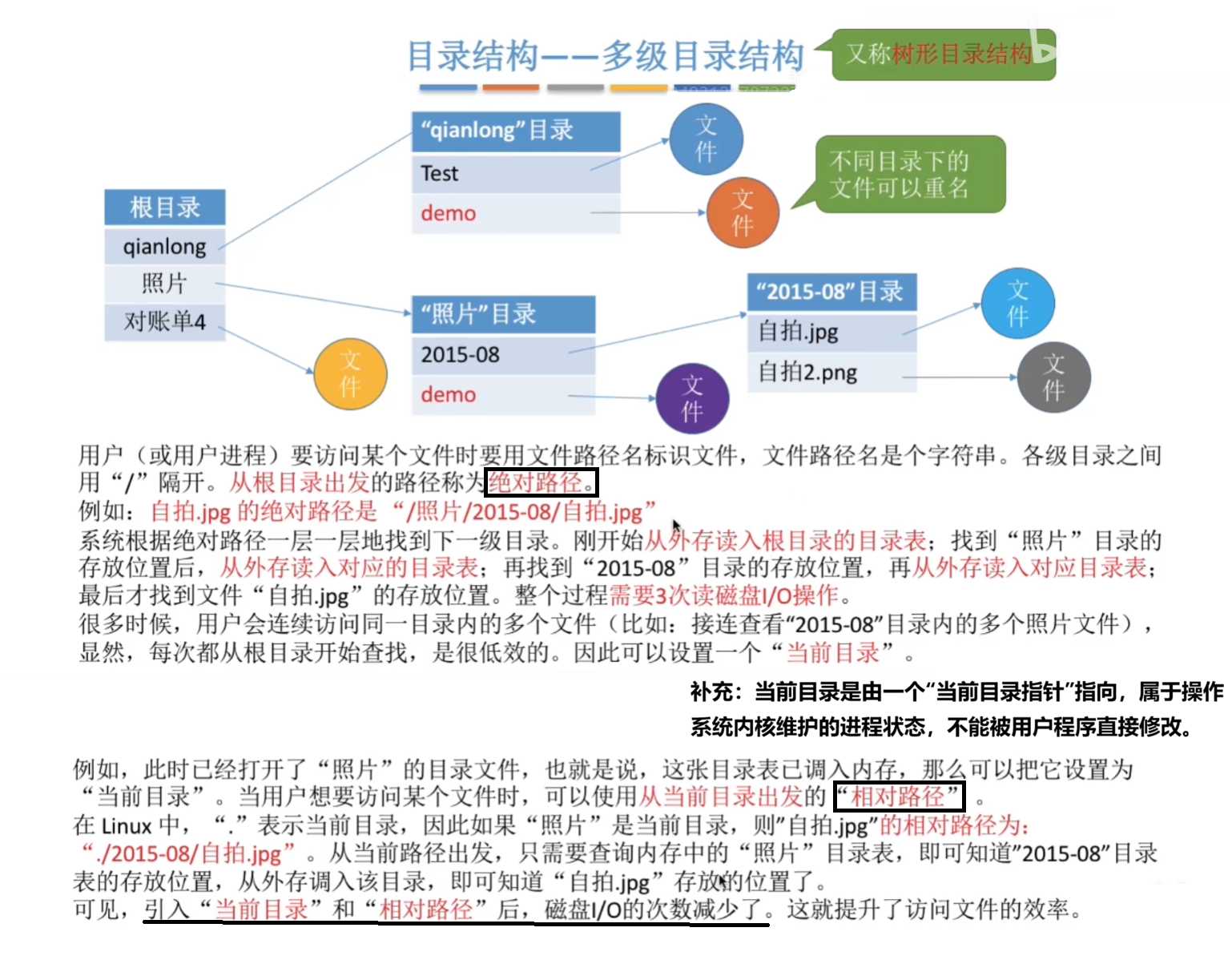

单级目录结构和两级目录结构 已成为过去式，了解就好： 多级目录结构（树形目录结构）： 一个目录中，既可能有子目录，又可能有数据文件。树形目录结构是现在操作系统常使用的结构： 由于 树形目录结构不利于实现文件的共享（这里主要是说用户间文件的共享），因此出现了 无环图目录结构（了解即可）：

4.1.4 文件的物理结构（文件分配方式）

文件分方式研究的是如何为文件分配已经使用的磁盘块，是 对非空闲块的管理。 本小节总结如下图所示：

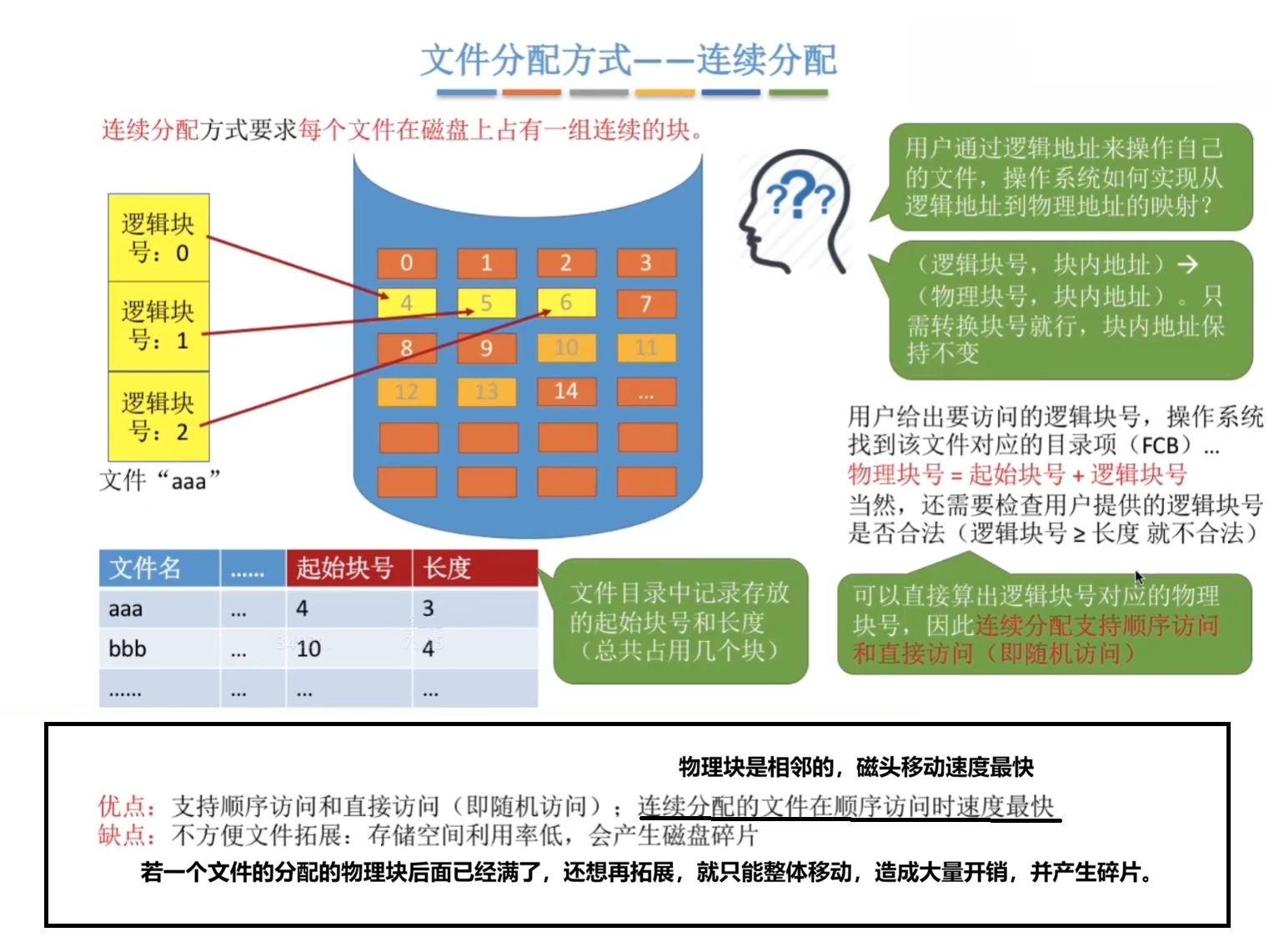

4.1.4.1 连续分配

文件采用不同的物理分配方式，对应的 FCB / inode 结构也不同，连续分配方式的FCB / inode 结构如下所示（不完整，只写了重点）：

4.1.4.2 链式分配

文件采用不同的物理分配方式，对应的 FCB / inode 结构也不同，链式分配方式的FCB / inode 结构如下所示（不完整，只写了重点）：

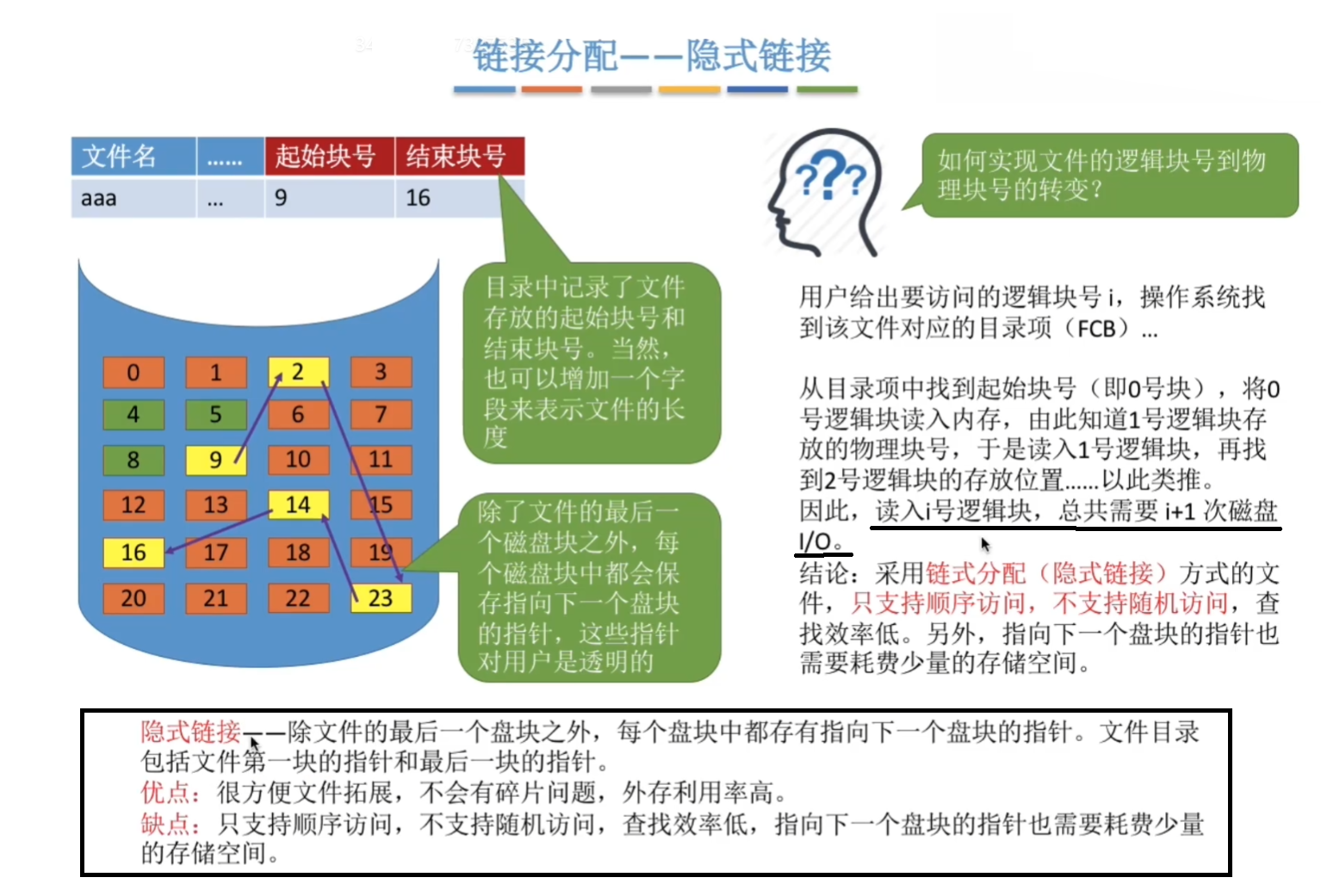

链式分配（隐式链接）： 如果没指明显示还是隐式链接，默认是隐式链接。 为缓解隐式链接分配的缺点问题，引入了 簇（cluster） 这个概念（这里的 cluster 和磁盘中的扇区联合的 cluster 相区分），将原本分配的若干个磁盘块中，在物理上连续的磁盘块组合成一个簇（cluster），显著缩短了链式分配查找时间，提升了整体 I/O 性能。但是这样可能导致最后一个簇（cluster）的空间无法被利用，产生 内部碎片。

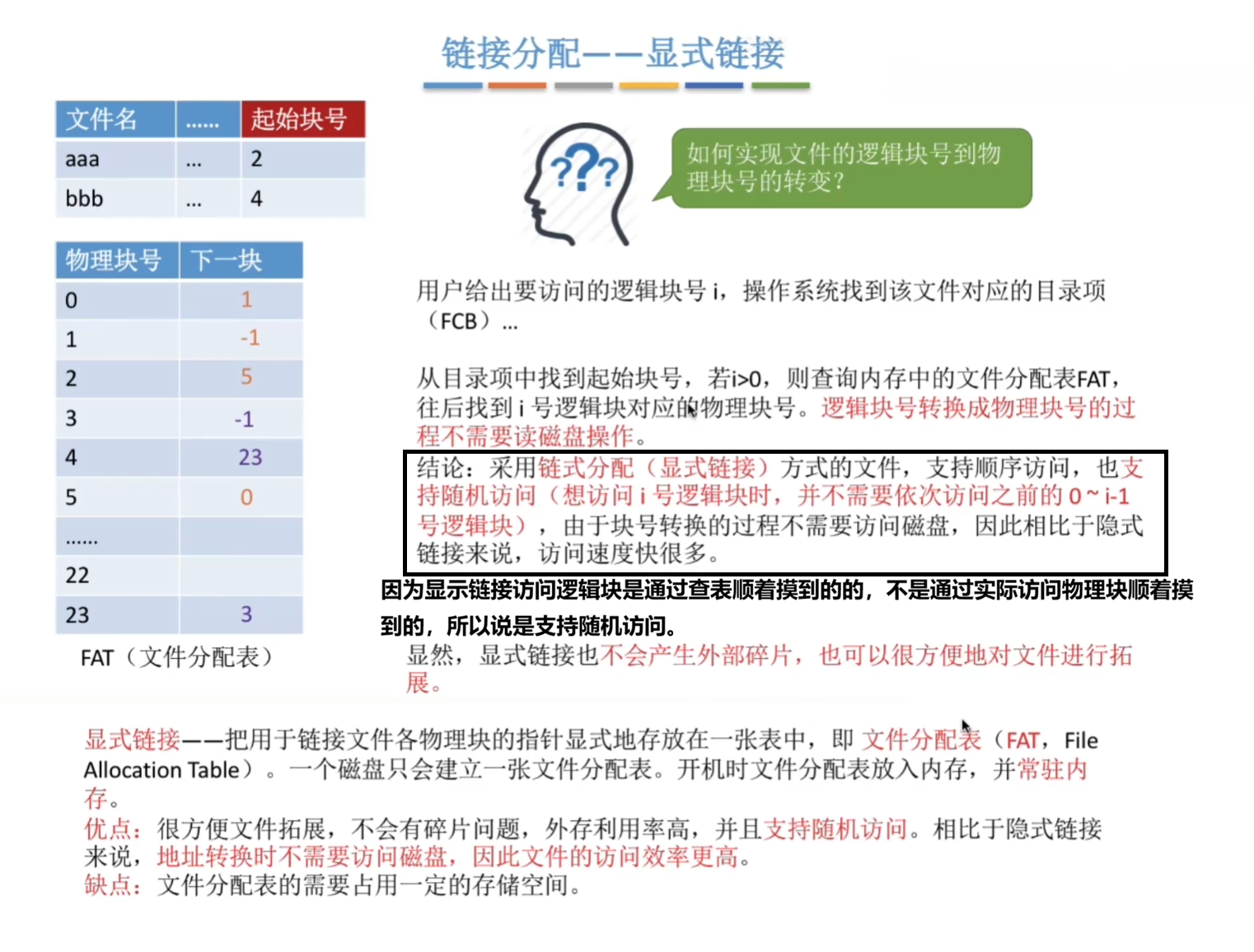

链接分配（显式链接）： 注意：一个磁盘仅会设置一张文件分配表（FAT），且由于文件分配表需常驻内存，因此磁盘容量越大，内存开销越显著。FAT 表同时也通过 -1 或者其他的特殊标志标注了磁盘的空闲磁盘块，因此 系统能够直接利用 FAT 表管理空闲空间。

4.1.4.3 索引分配

很明显，打开一个文件时，不必像 显式链接那样，将整个 FAT 加载进内存，只需要将这个文件所占用的磁盘块编号加载进内存即可，这正是索引分配的思想，系统为每个文件分配一个专用的 索引块（或称为索引表） ，将分配给该文件的所有磁盘块号记录在其中。

文件采用不同的物理分配方式，对应的 FCB / inode 结构也不同，索引分配方式的 FCB / inode 结构如下所示（不完整，只写了重点）：

一个文件一张（或一套）索引表，索引分配有三种方案：

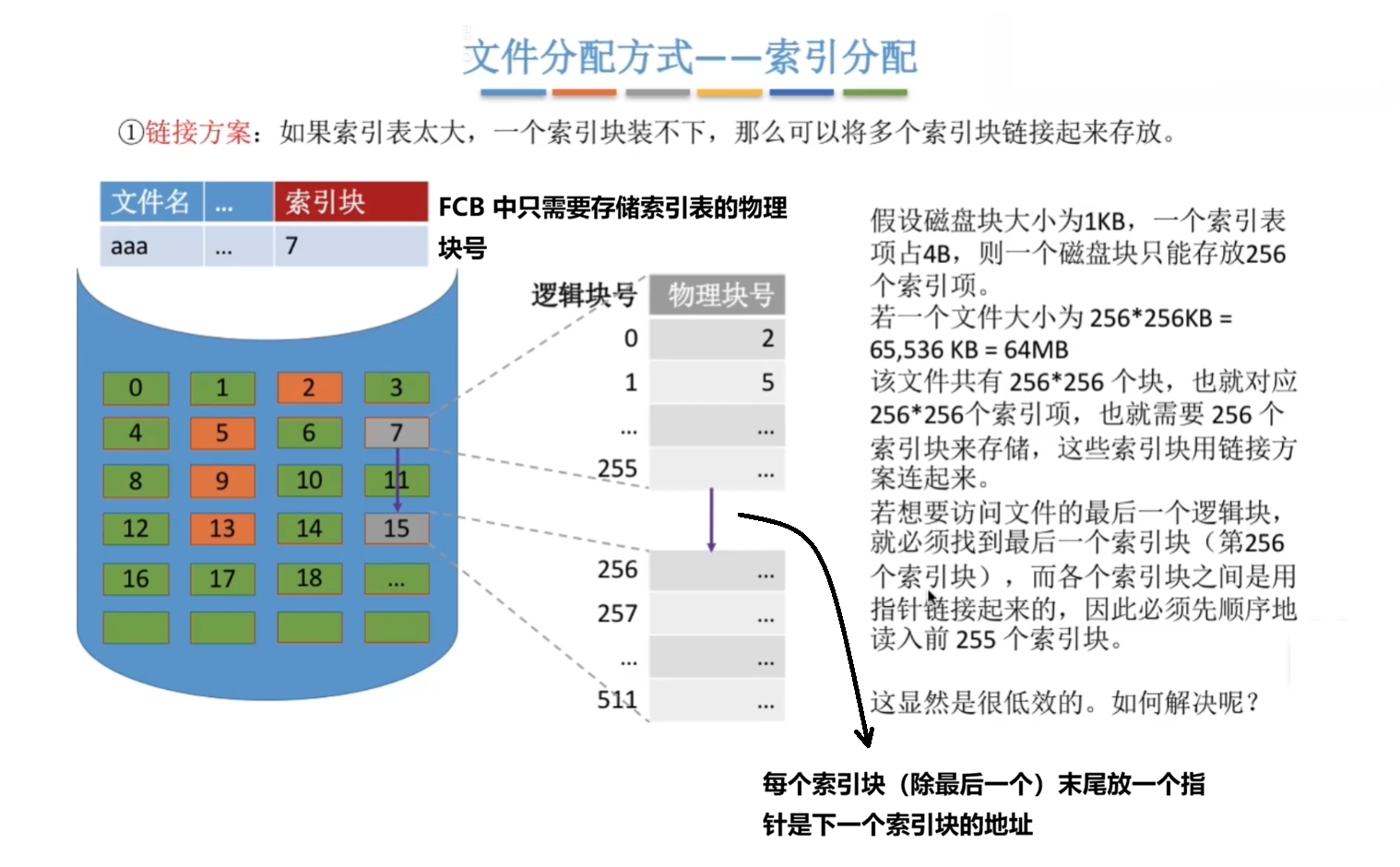

1. 索引分配（单级索引分配）：

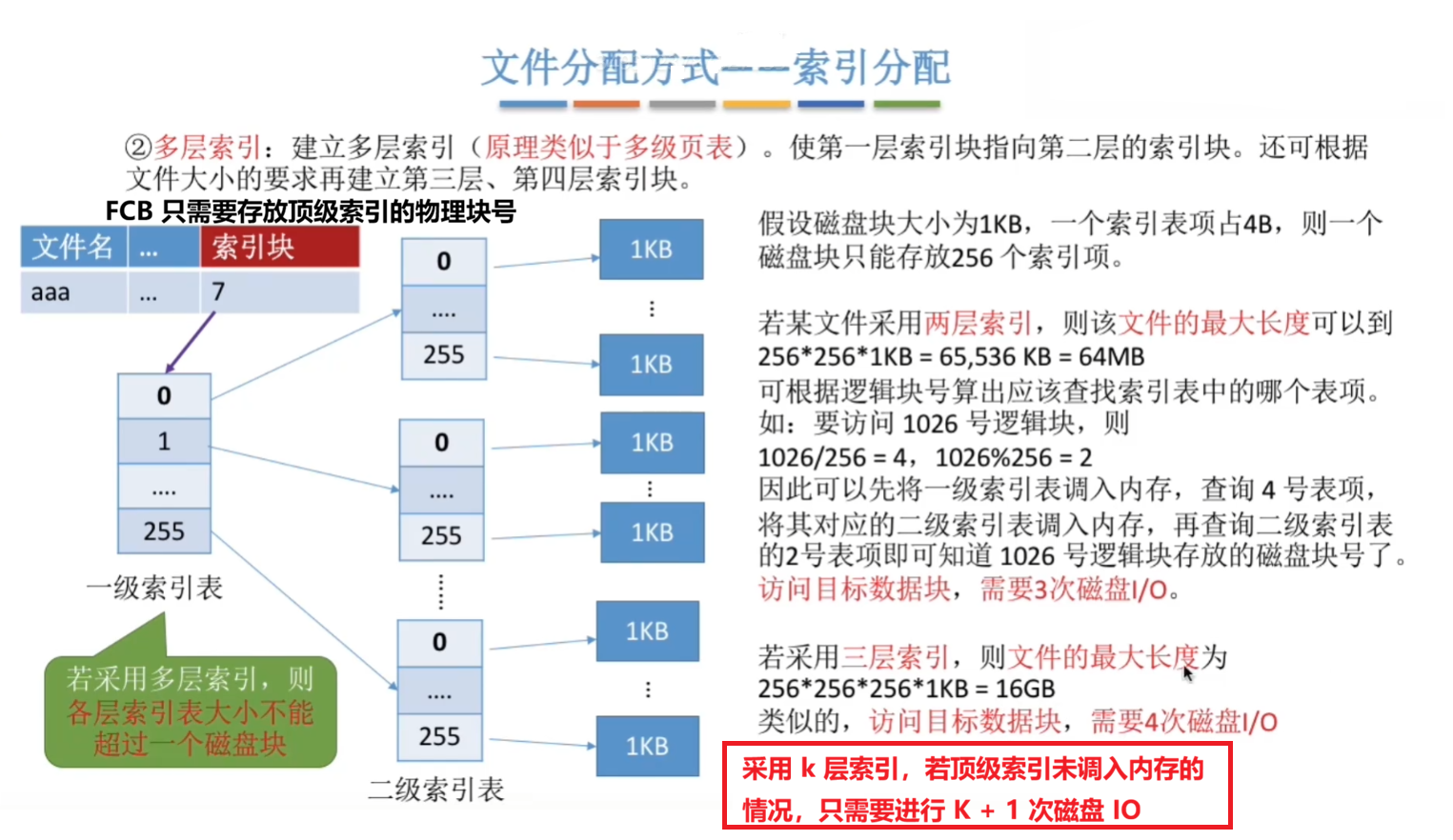

2. 索引分配（多级索引分配）：

和多级页表的概念极其类似，假设系统访问文件的逻辑块号 1001，10 查询一级索引表，查询到之后再查询 10 索引表对应的 01 号索引表项，最终查到 1001 对应的物理块号。 但若一个文件很小，本来只占一个磁盘块，但是也需要 K + 1 次磁盘 I / O（顶级索引表未调入内存的情况）

3. 索引分配（混合索引分配）：

为了兼顾小、中、大乃至特大文件的访问效率，需要 根据文件大小动态的分配选用最合适的分配策略，通常采用混合索引分配方式。 因此一个文件的 inode 中同时包含多种索引方式，根据文件大小选择不同的寻址方式。以 UNIX 的策略为例，UNIX 在索引节点（inode）中设置了多个地址项：

对于 小文件，直接使用 直接地址，inode 中直接保存数据块号，可以减少索引查询次数，提高访问速度。

对于 中等大小文件，当直接地址不足以表示所有数据块时，使用 一级间接索引，通过索引块保存数据块地址。

对于 大文件，一级间接索引仍然不足时，使用 二级间接索引，通过多级索引扩大文件支持范围。

对于超大文件，使用 三级间接索引，进一步扩展文件容量。

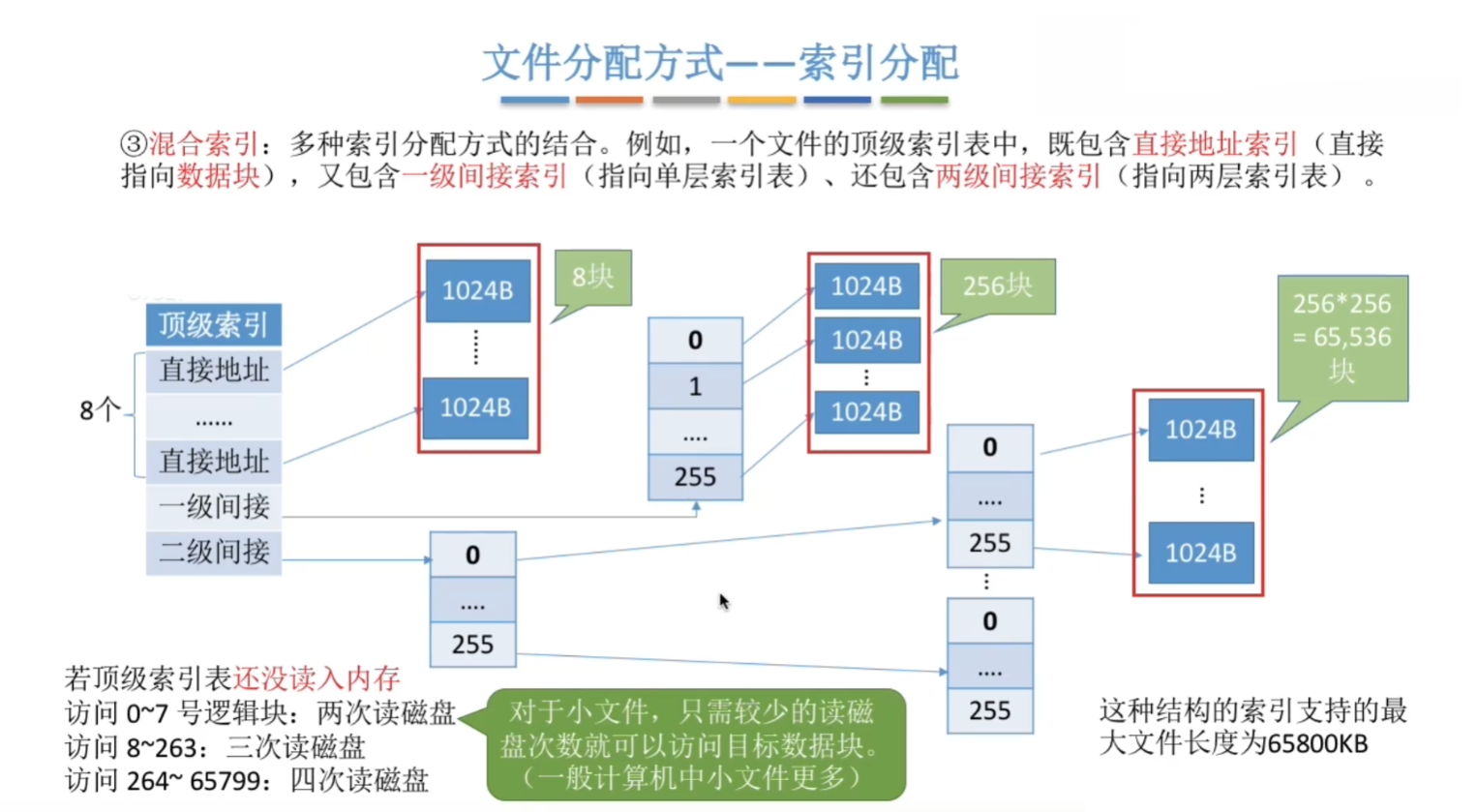

因此，UNIX 通过混合索引分配方式，在文件访问效率和文件最大容量之间取得平衡。如图所示：

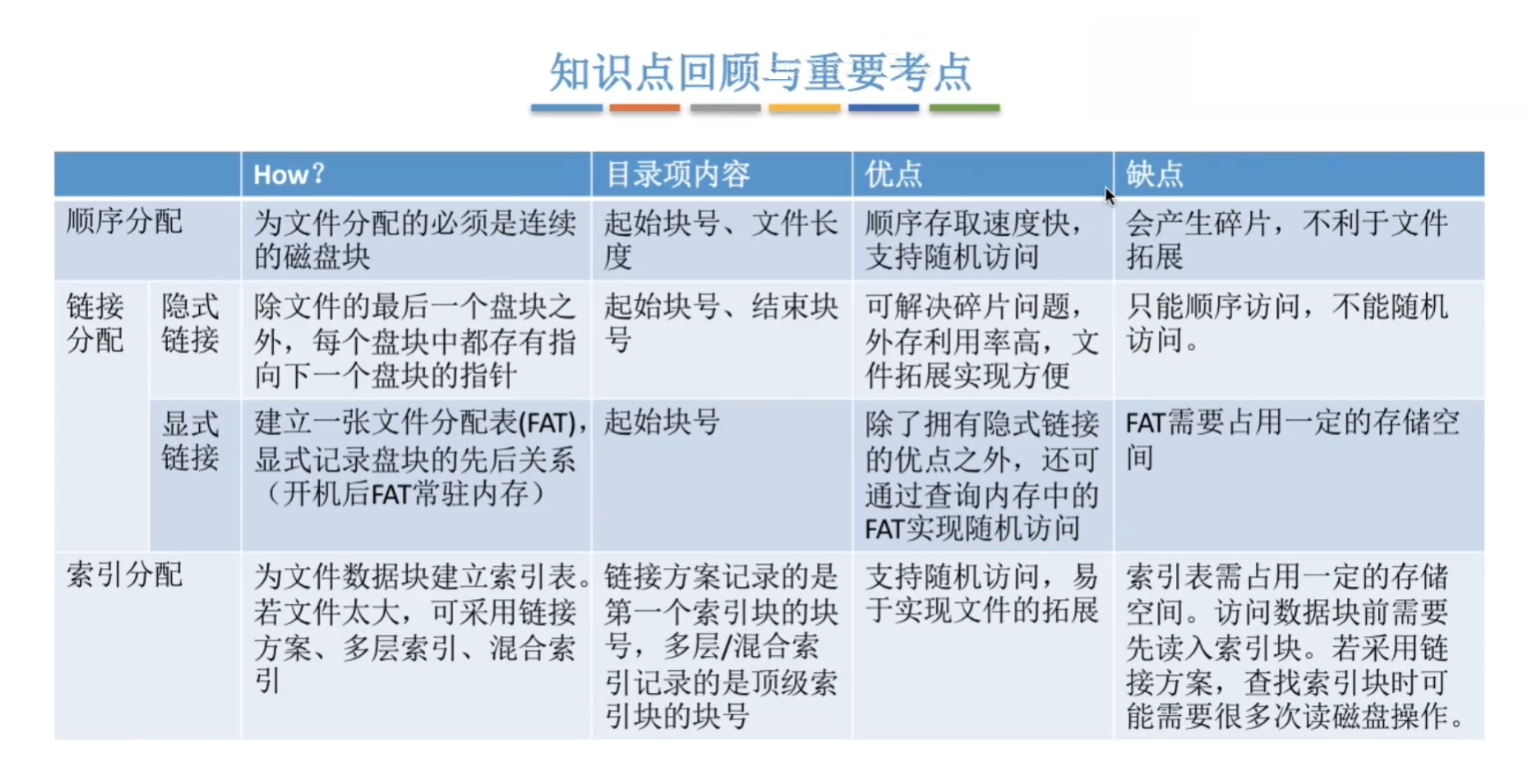

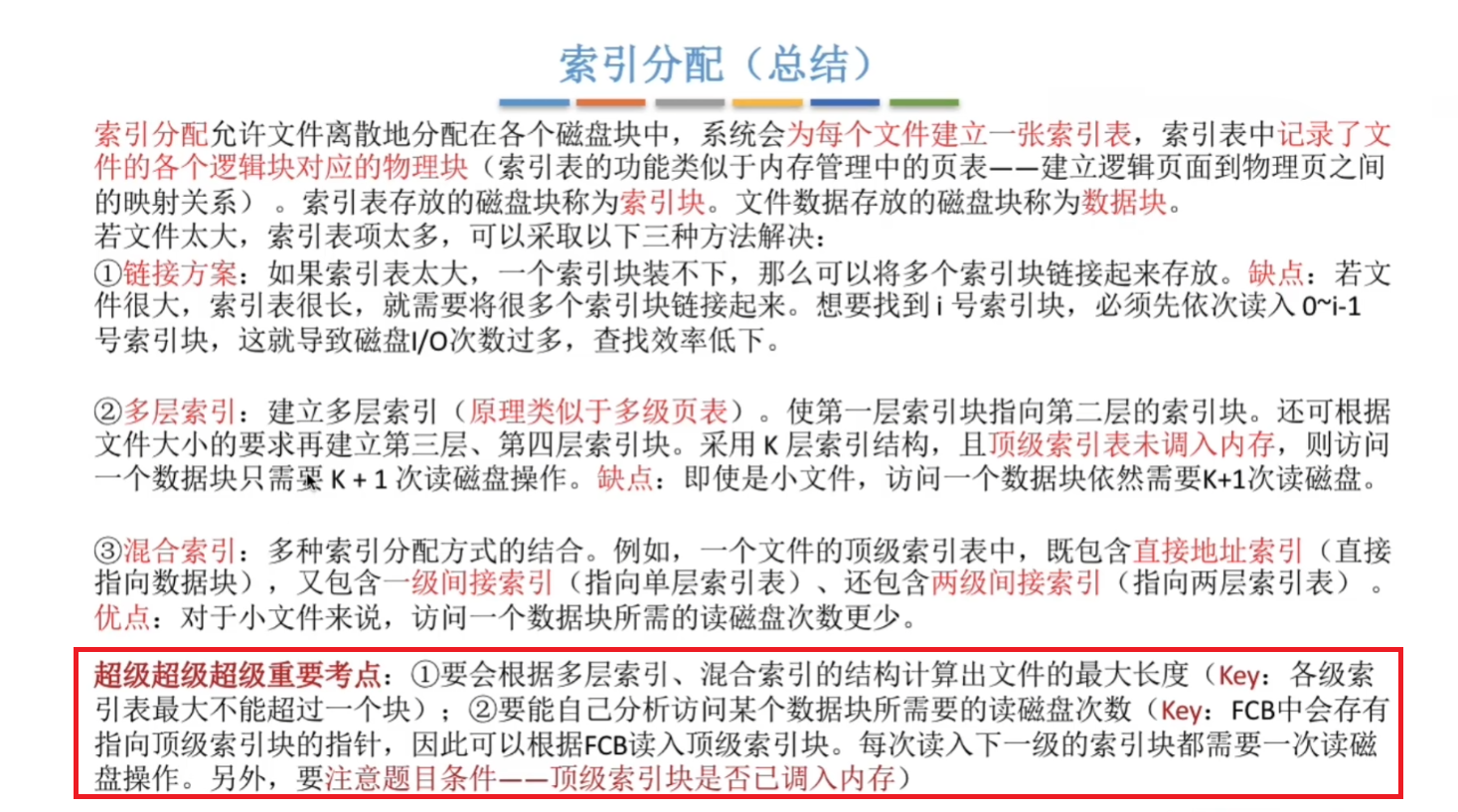

本小节总结如下： ChatGpt： 磁盘I/O次数主要由文件的物理结构和访问模式（逻辑结构的）决定，而不是由文件的逻辑结构本身决定。逻辑结构更多影响的是查找和处理方式，物理结构直接影响外存访问效率。

4.1.5 文件存储空间的管理

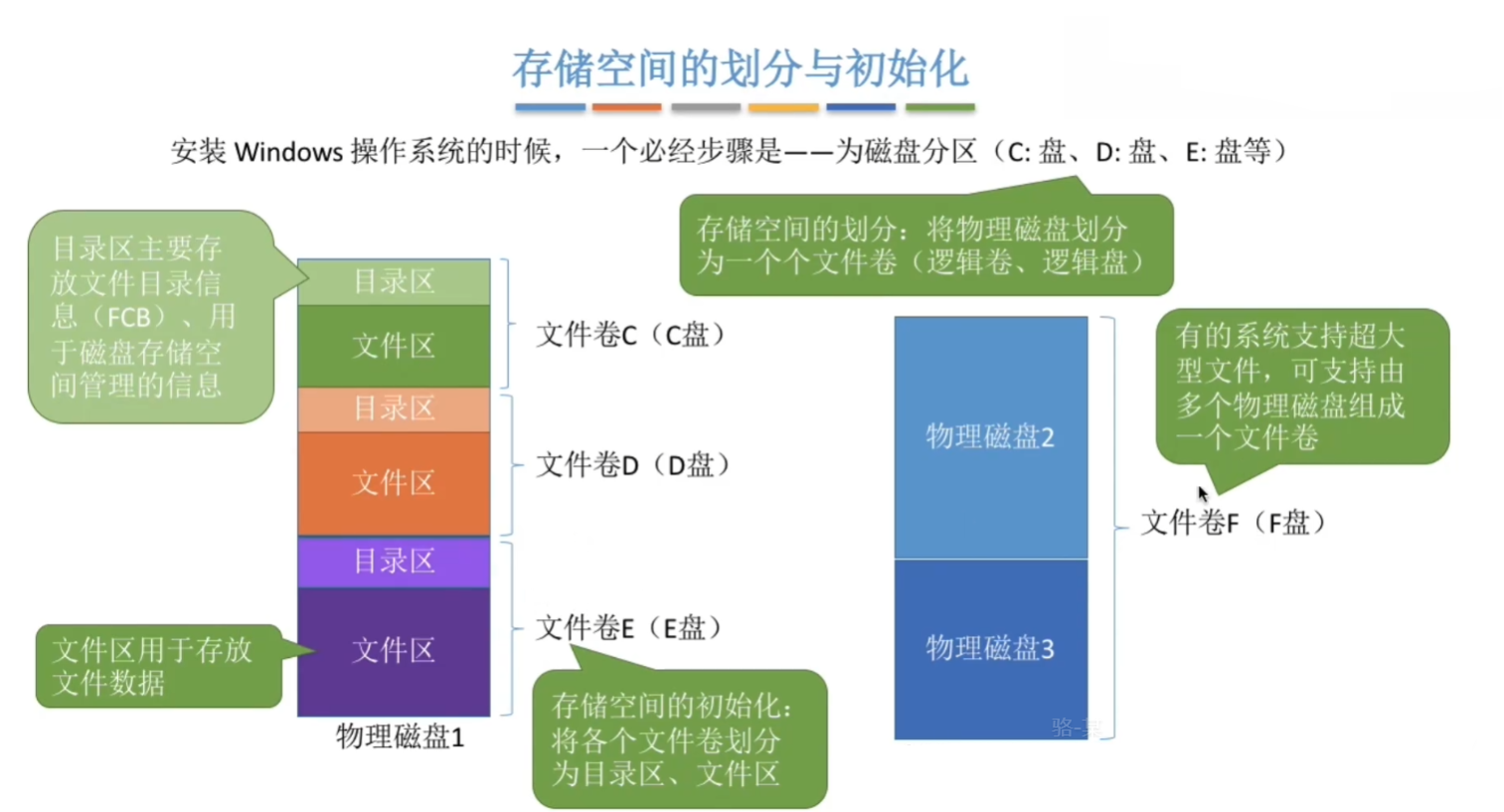

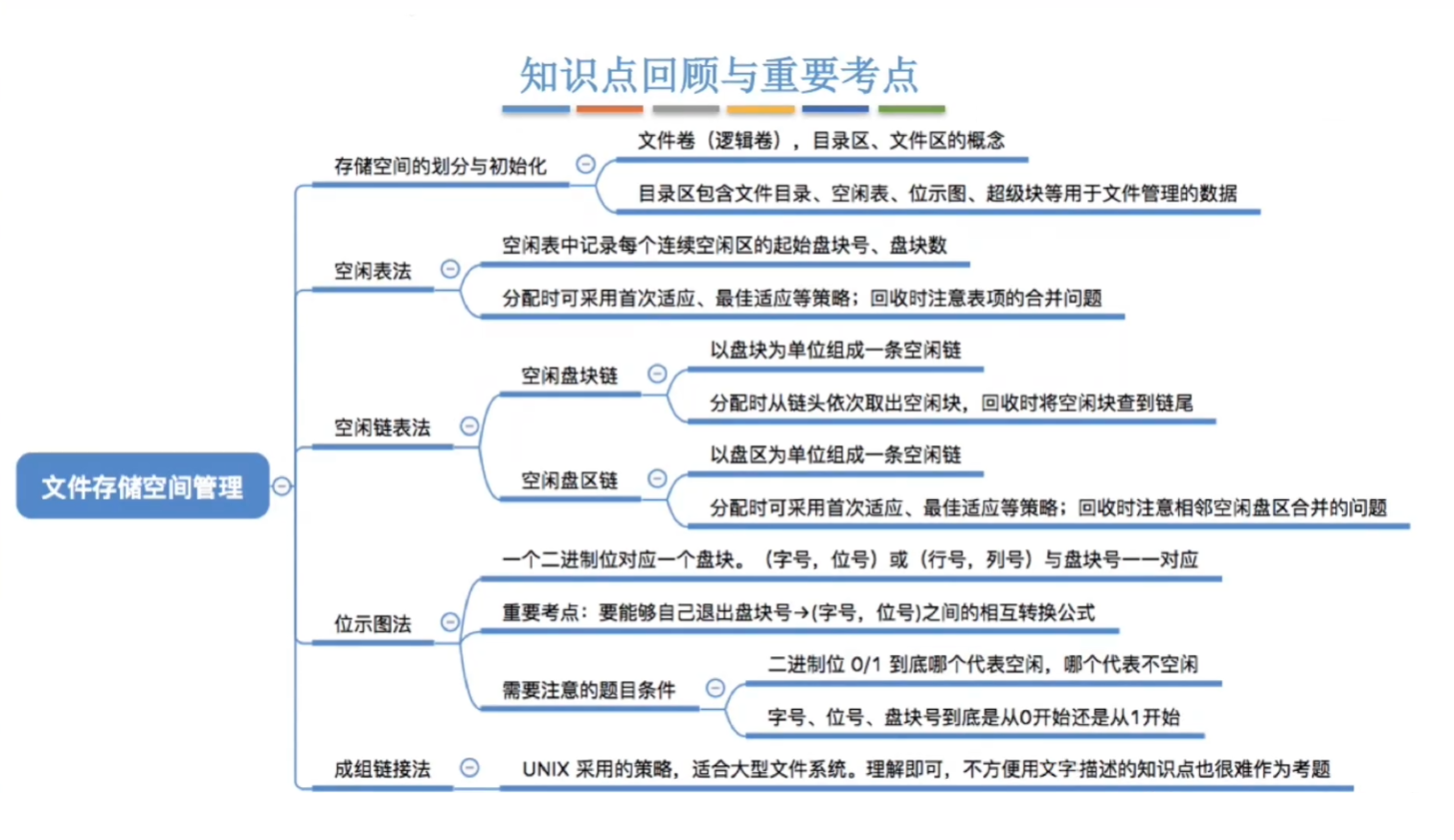

文件存储空间的管理研究的是如何跟踪和分配空闲块，是对 空闲块的管理。 本小节思维导图如下图所示： 存储空间的划分与初始化 如图所示：

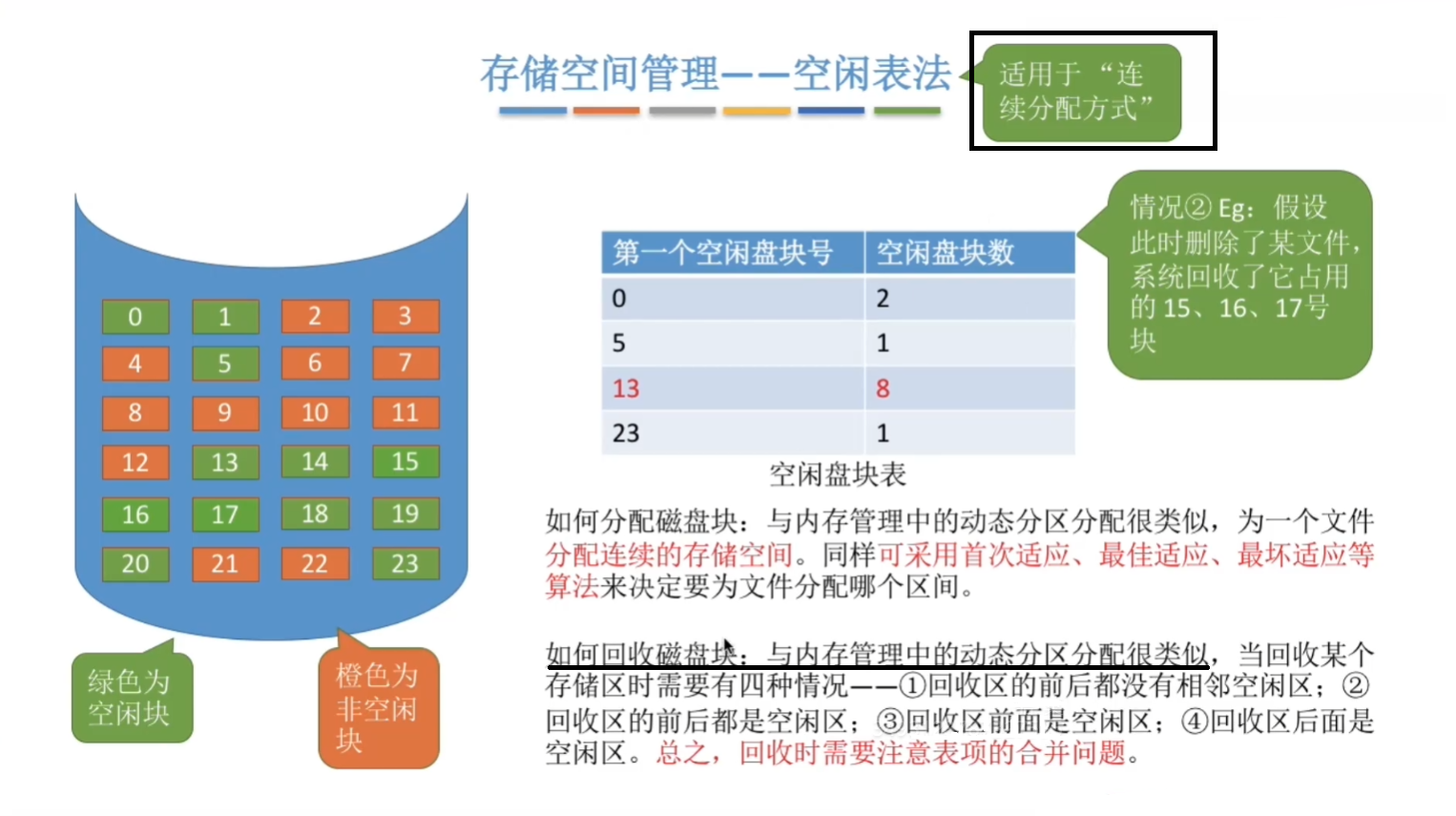

4.1.5.1 空闲表法

思想源于内存管理中的动态分区分配，分配和回收都与动态分区分配非常类似。

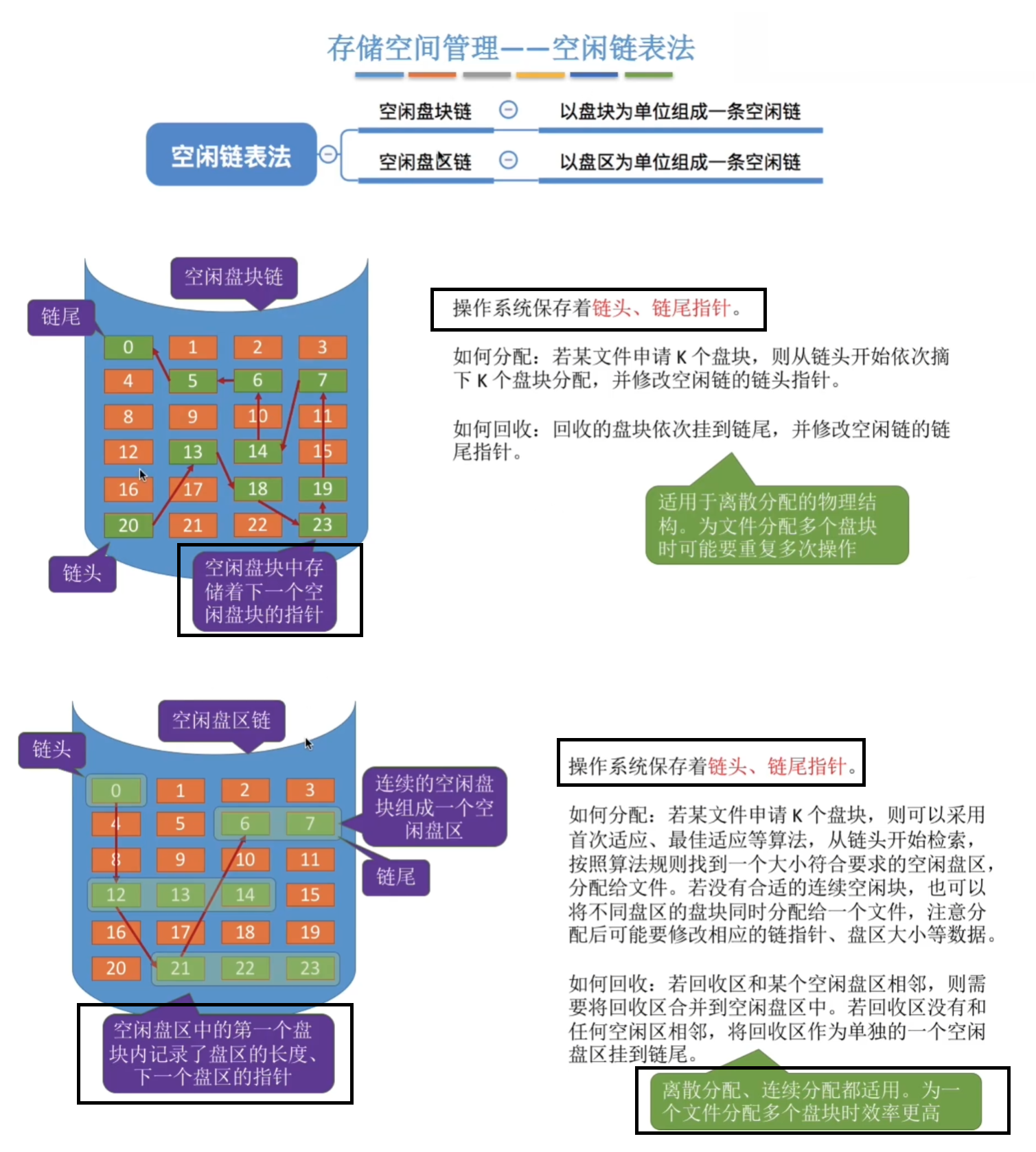

4.1.5.2 空闲链表法

1. 空闲盘块链： 空闲盘块链以 单个盘块 为单位，将所有空闲盘块链接成一条链，每个盘块包含一个指向下一个空闲盘块的指针。分配时：从链首依次摘下所需数量的盘块分配给用户。回收时：将释放的盘块逐个插入链尾。 空闲盘块链的 优点：单个盘块的分配与回收操作极为简单。缺点：为一个文件分配多个盘块需要多次访问链表，效率较低；且由于管理粒度细，空闲盘块链通常较长，管理开销大。

2. 空闲盘区链： 空闲盘区链以 空闲盘区（一组连续的盘块） 为单位构建链表。每个盘区包含两项信息：本盘区的盘块数和指向下一个空闲盘区的指针。分配时：采用与内存动态分区分配类似的策略（如首次适应算法），查找满足需求的空闲盘区进行分配。回收时：需要判断回收区是否与链表中相邻的空闲盘区在物理上连续，若相邻则合并，从而有效减少外部碎片。 空闲盘区链的优缺点与空闲盘块链恰好相反，优点：分配与回收的效率较高，且空闲盘区链的长度较短。缺点：分配与回收的过程较为复杂，需要处理盘区的分割与合并操作。

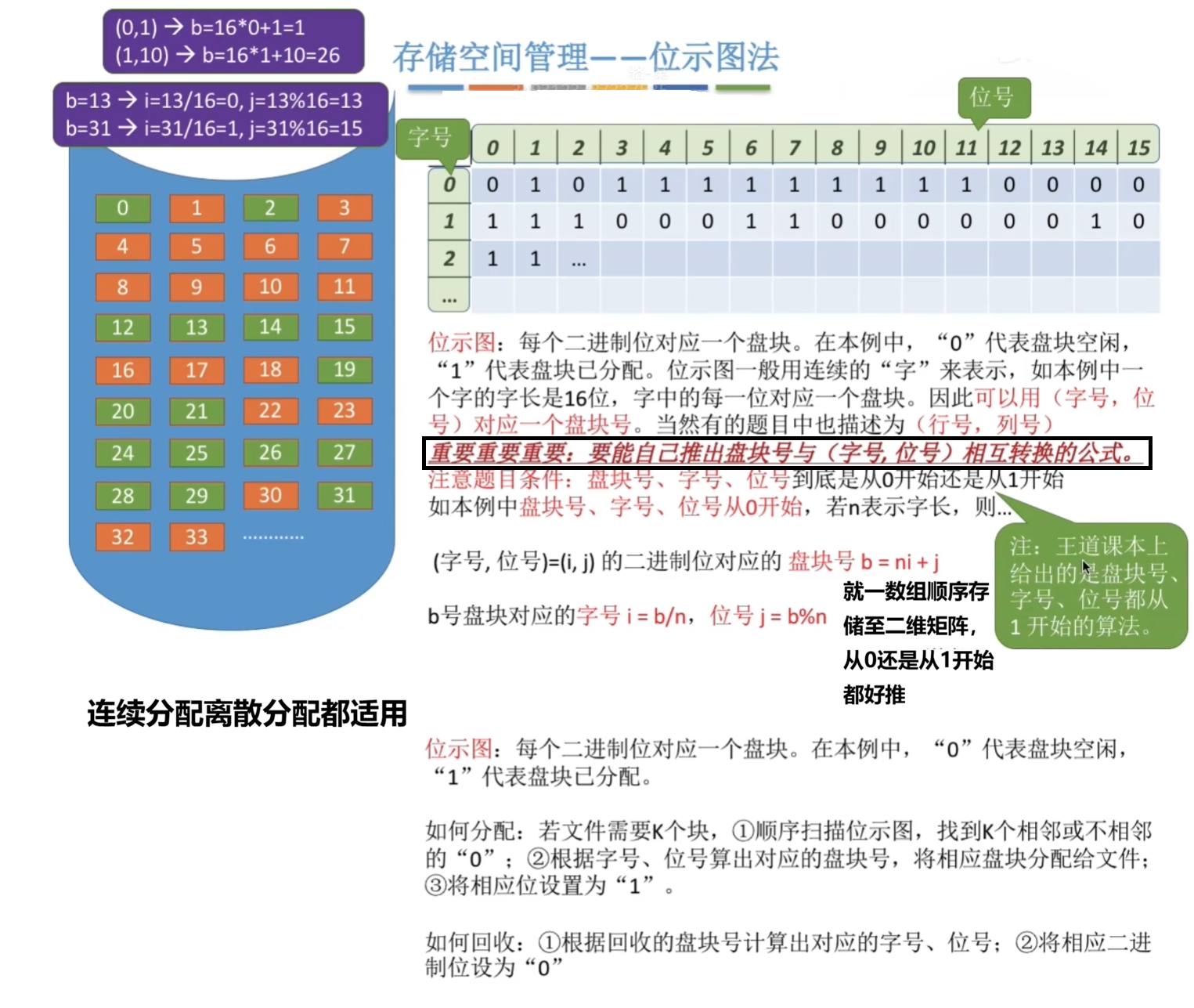

4.1.5.3 位示图法

4.1.5.4 成组链接法

空闲表法和空闲链表法均不适用于大型文件系统，为此，Unix 融合了以上两种方法的思想，采用了成组链接法。

成组链接法的基本概念：

将所有 空闲盘块划分为若干组，用每组的第一个盘块做索引块，记录 下一组 中所有 空闲盘块的块号及数量。第一组的空闲盘块号及数量用 超级块 保存。

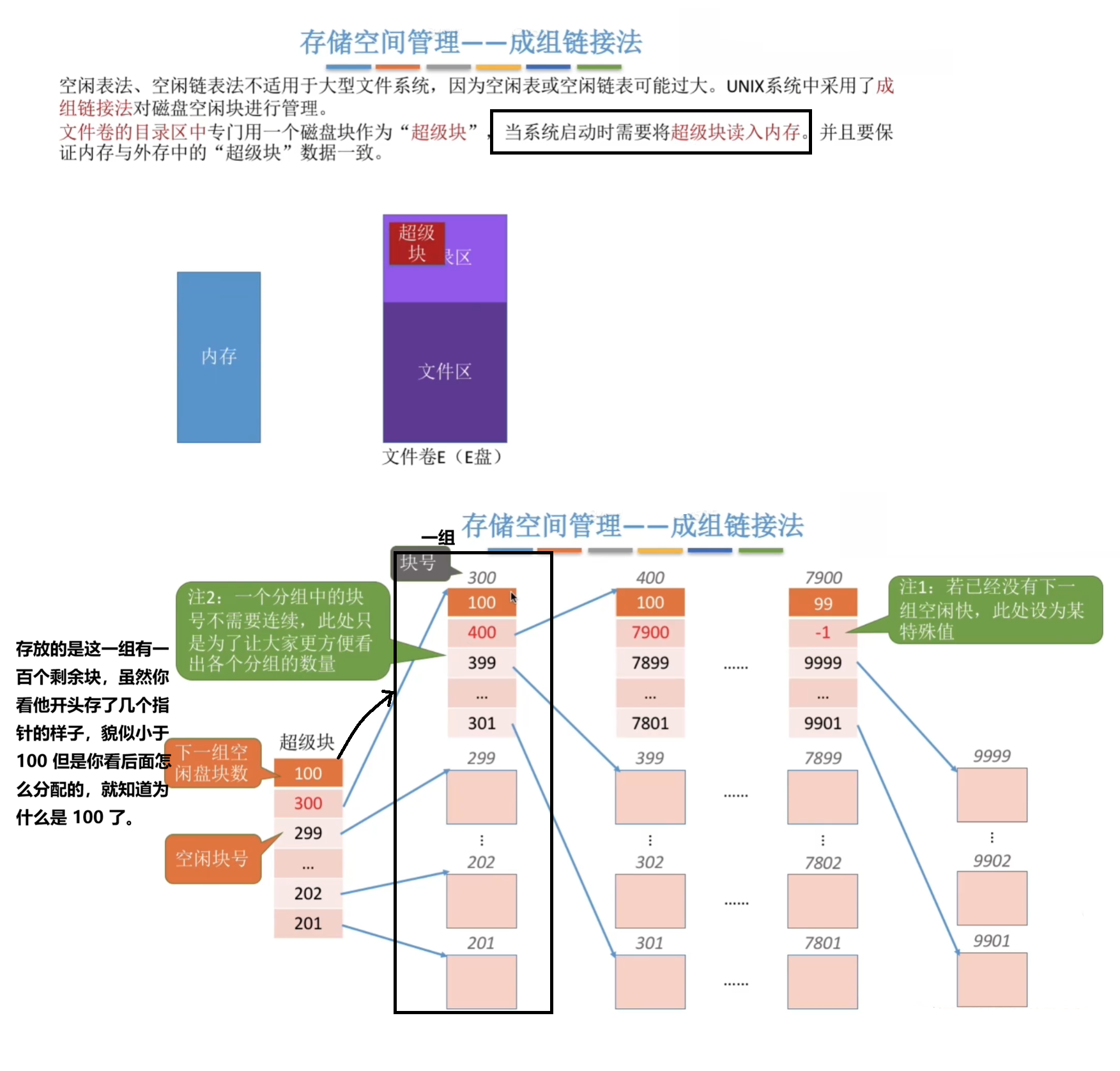

示意如图所示：

那这种方法如何进行分配？

首先明晰：超级块 在文件系统挂载的时候就会进入内存，并在运行过程中自动持续维护内存副本和磁盘副本的一致性。

超级块中的数据结构 存放如下（每一个空闲块组的第一个块也存储这种格式的数据）：

超级块

空闲块数量：4

//最大能放多少个空闲块号是事先约定好的
100
101
102
103

下一组：200

注意：虽然每一组中 第一个块保存了信息，但是它 仍然是空闲块，在分配的时候仍然能够进行分配，只不过是最后一个进行分配，该块被分配标志着该组被分配完毕，将该块中的信息复制到超级块中。

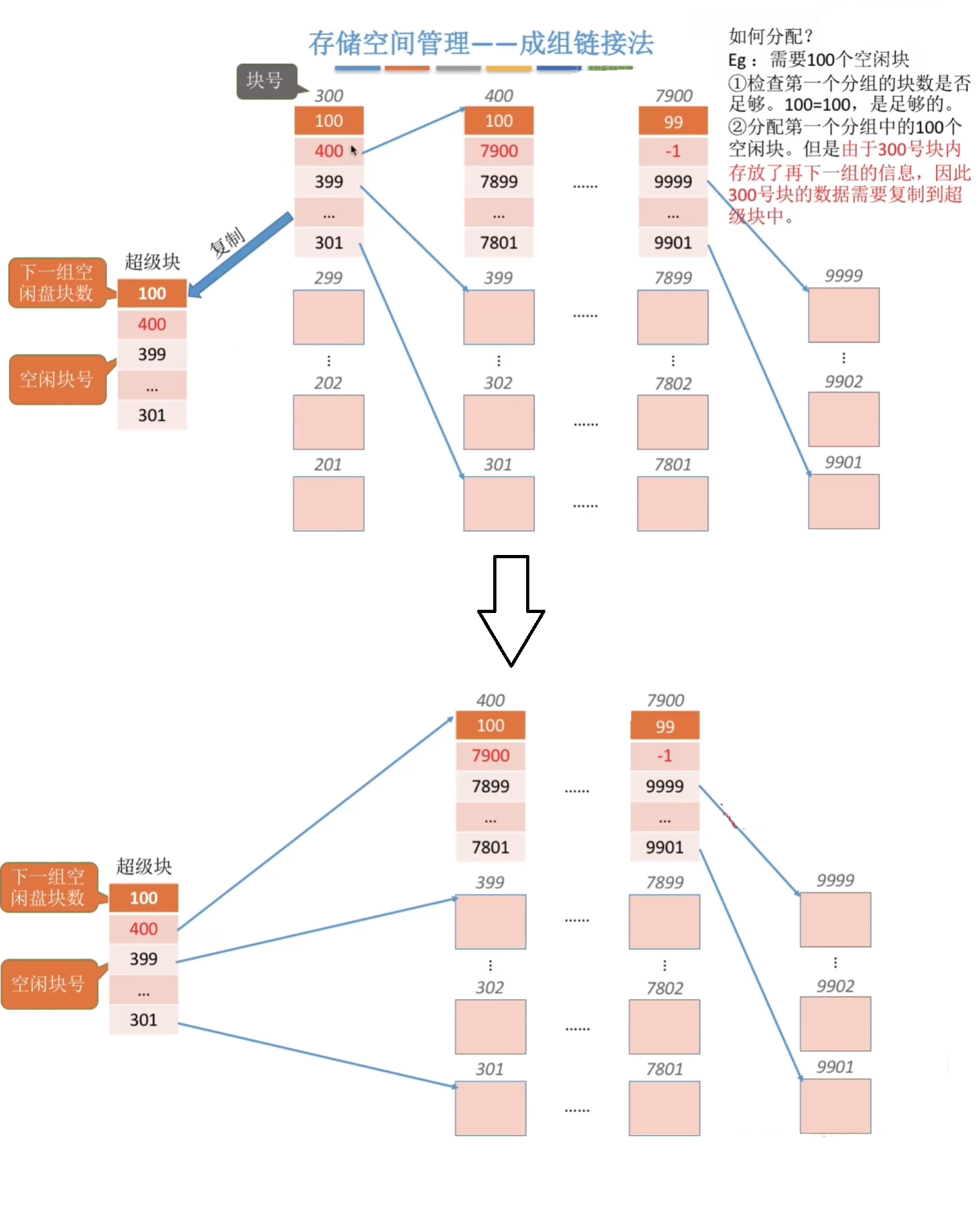

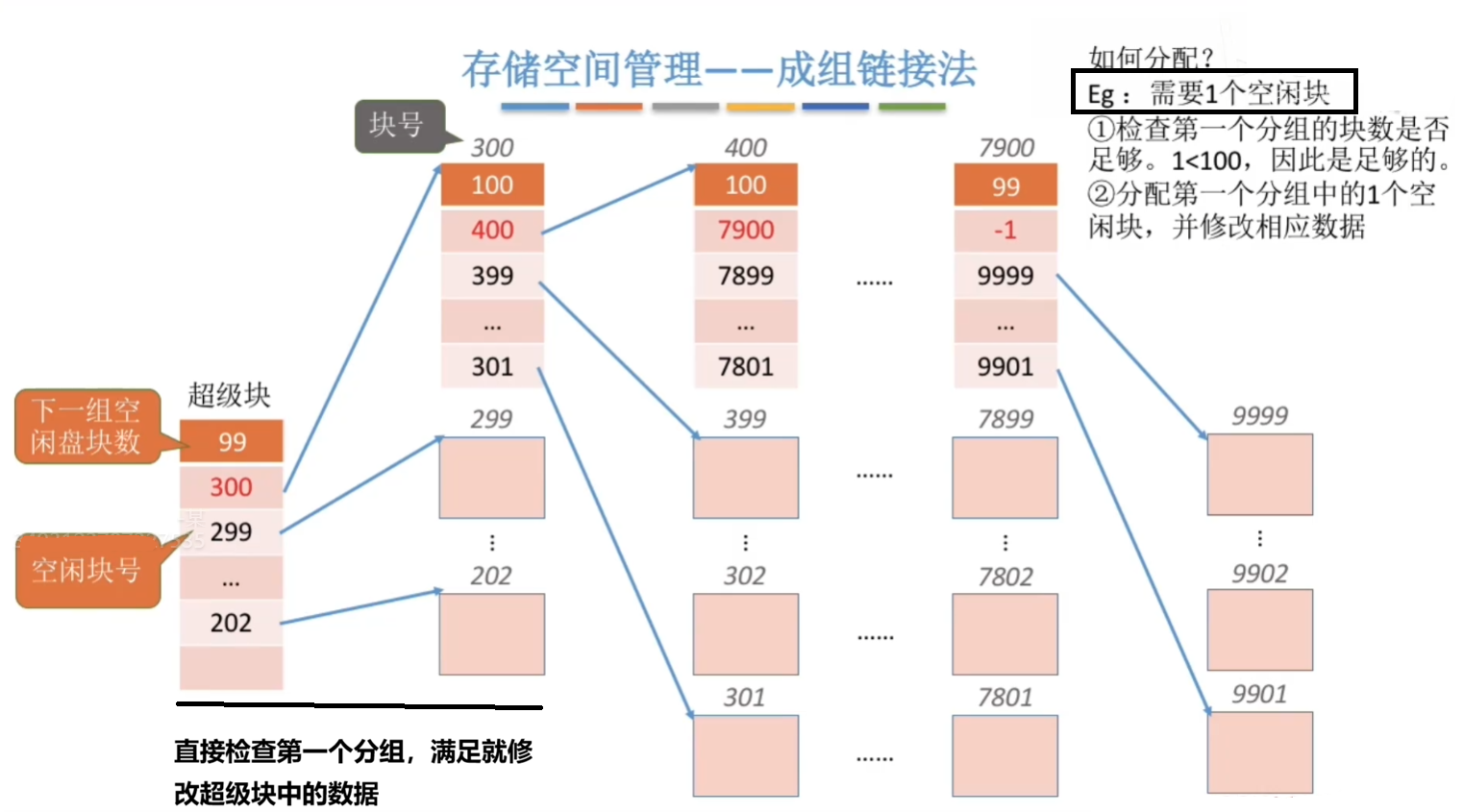

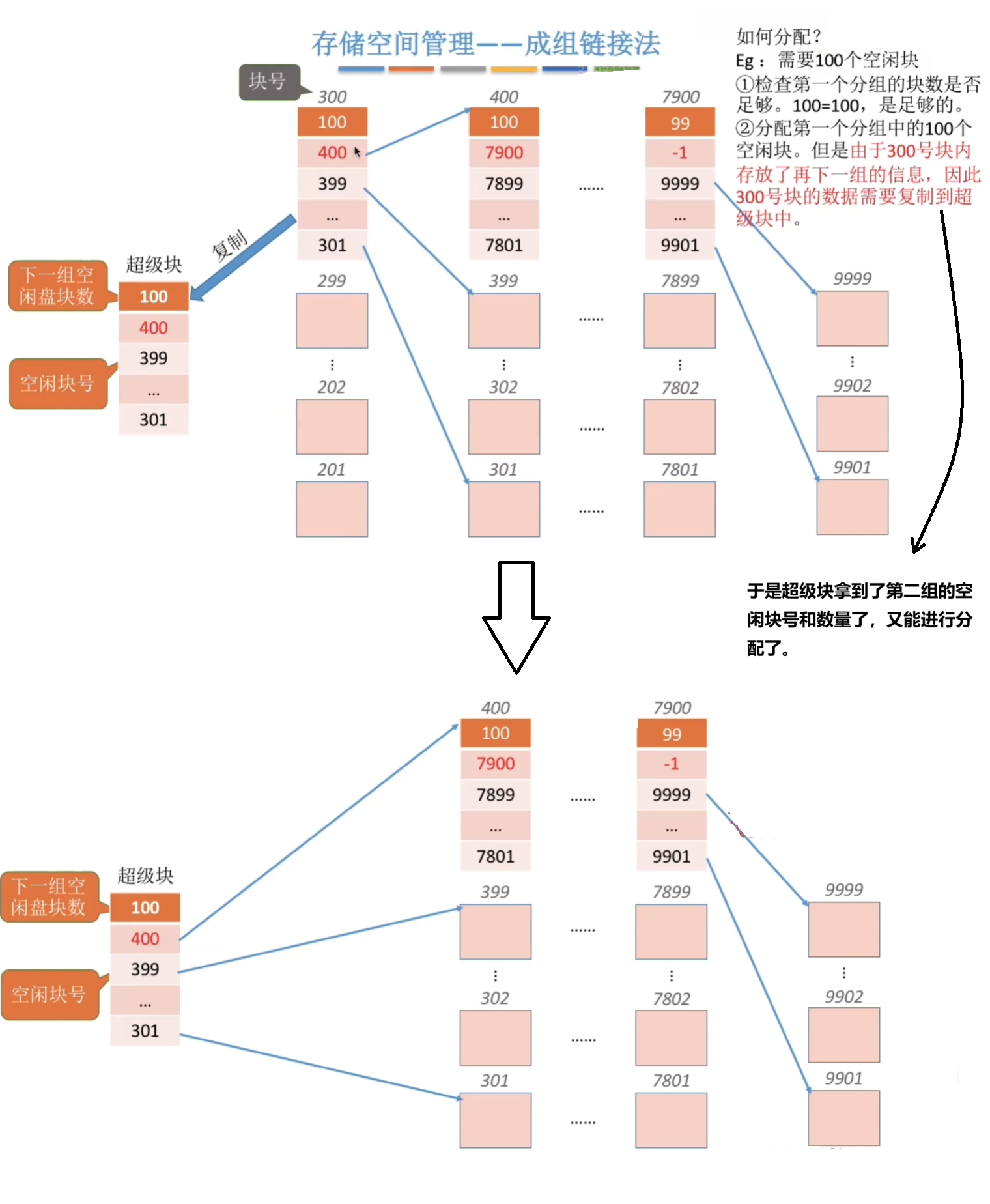

如何进行分配（分配一个磁盘块）： 如何进行分配（分配一百个磁盘块）：

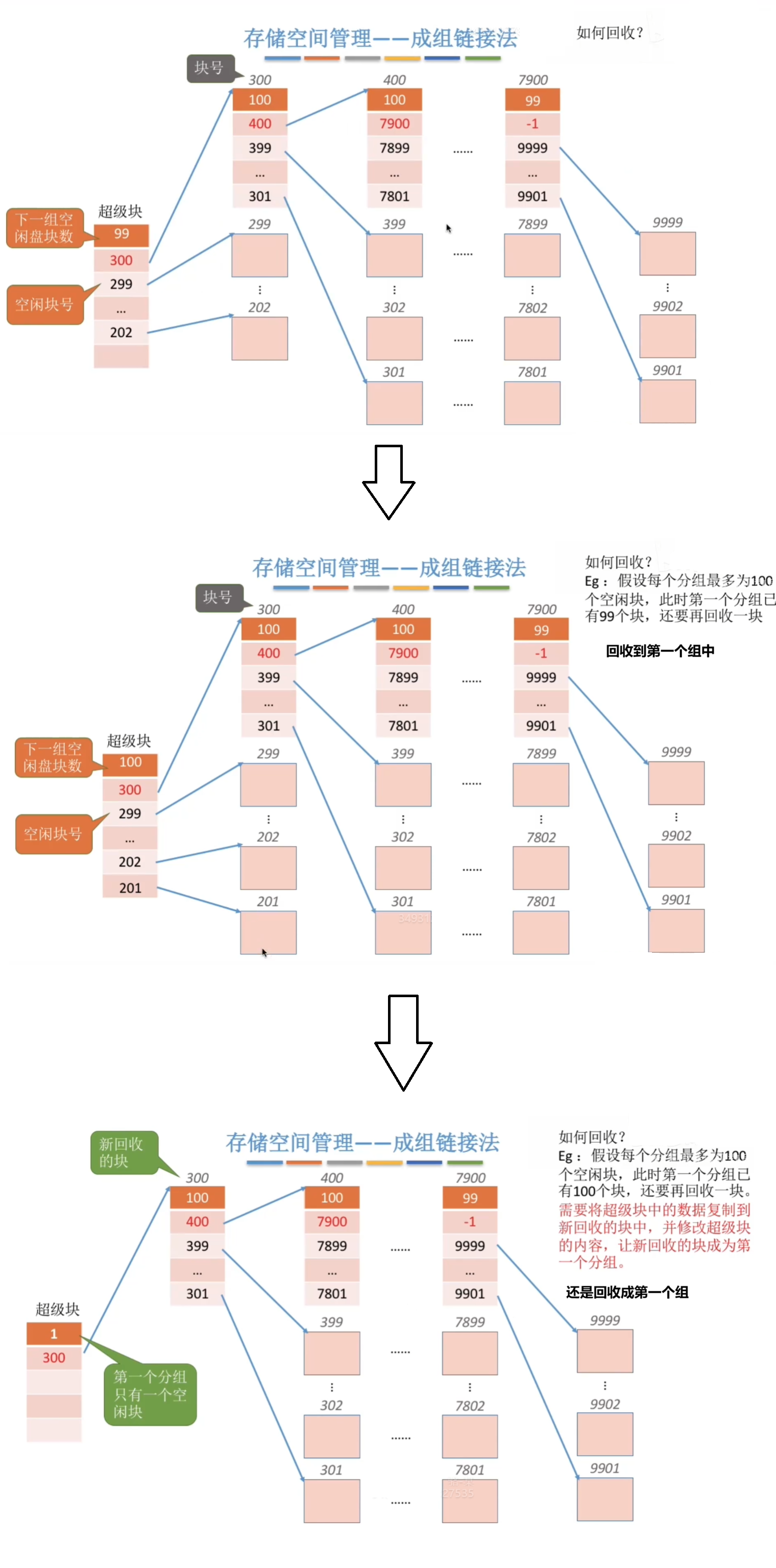

如何进行回收：

把释放的空闲块 a 加入当前空闲块组 b（信息在超级块中，在超级块中进行操作）。

若当前空闲块组 b 未满：
    直接将块 a 加入空闲块组 b。

若当前空闲块组 b 已满：
    将当前空闲块组 b 的信息（空闲块数量和空闲块号）存入释放的块 a 中，
    使块 a 成为新的空闲块组头。

此时：
    新的空闲块组 A 只包含块 a；
    块 a 中保存原空闲块组 b 的数量和空闲块号；
    超级块只记录新的空闲块组 A 的信息，即块 a 的地址。

注意：成组链接法中，空闲块组的大小由系统预先规定。当超级块中记录的当前空闲块组 数量达到该限制 时，称该组已满，而 非超级块物理空间被占满。

4.1.6 文件的几种基本操作

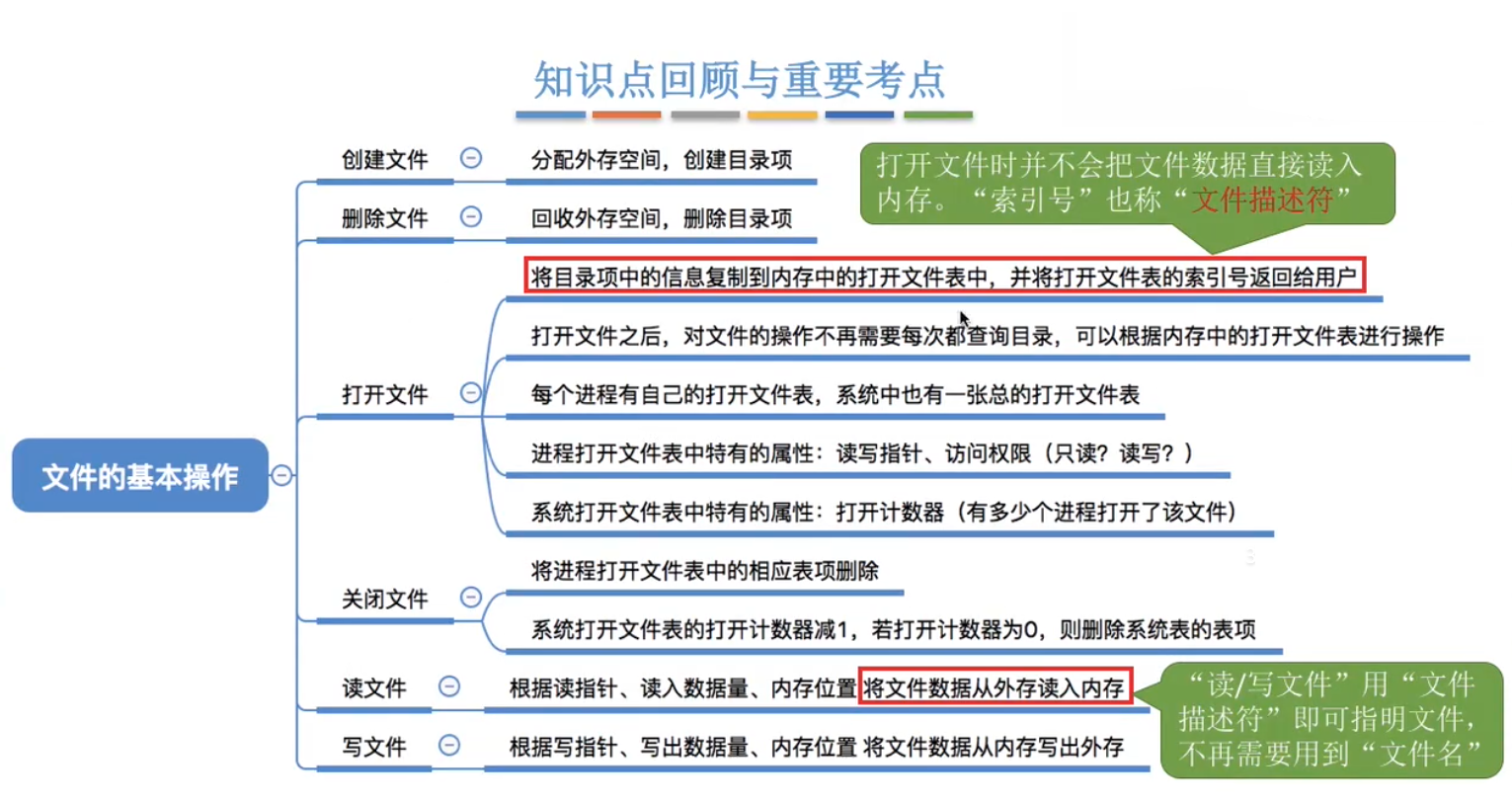

本小节思维导图如图所示：

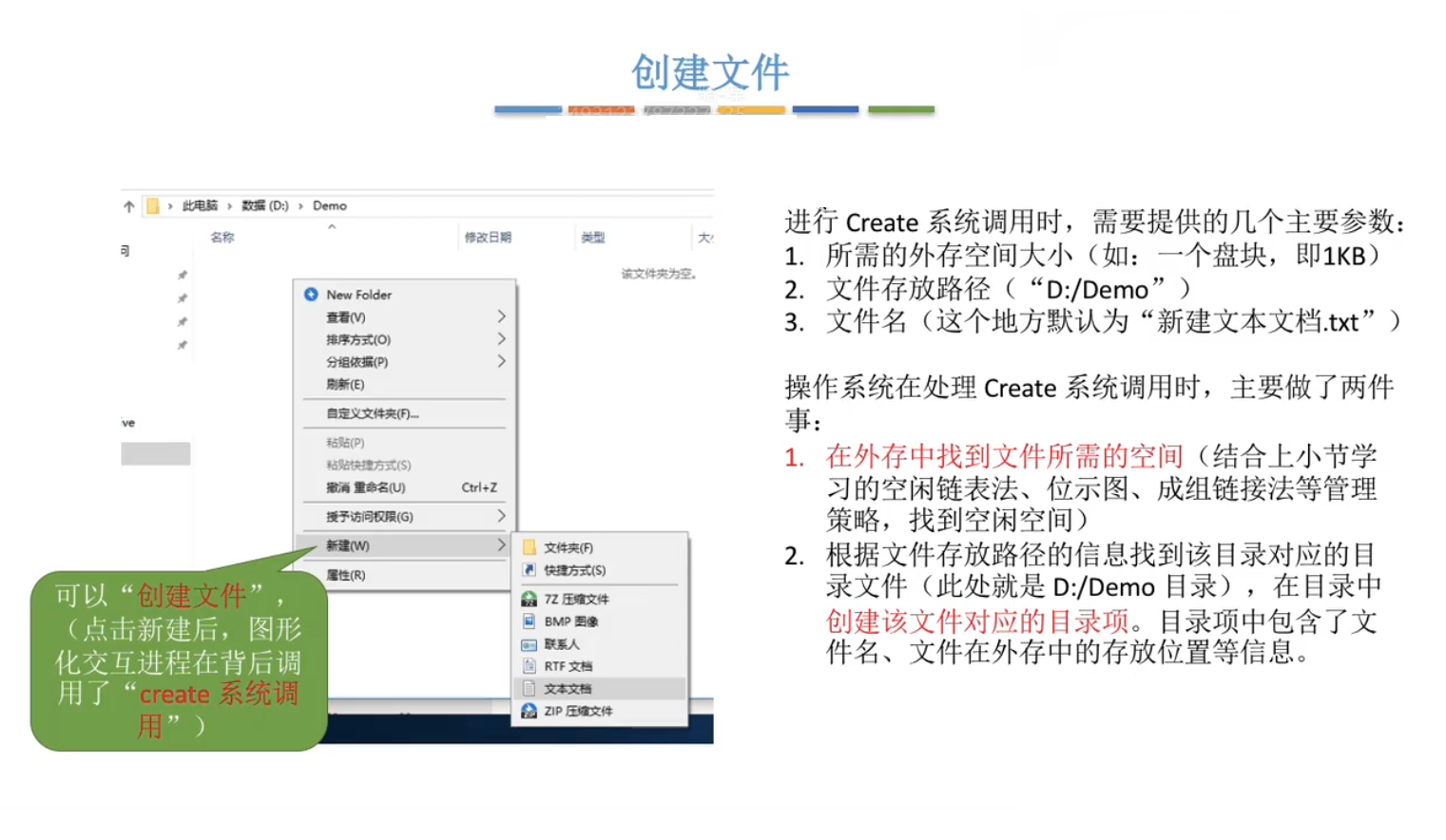

4.1.6.1 创建文件

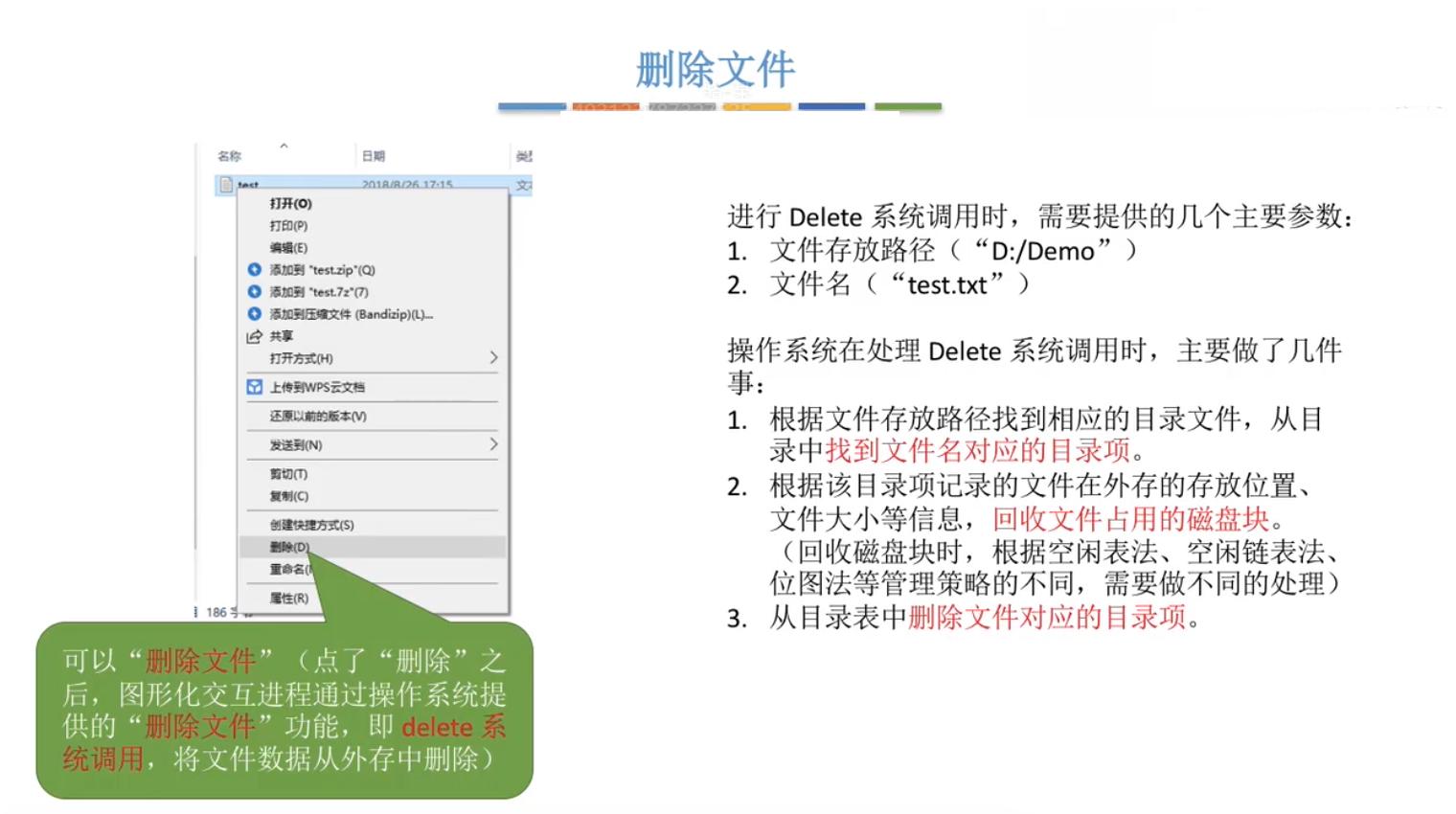

4.1.6.2 删除文件

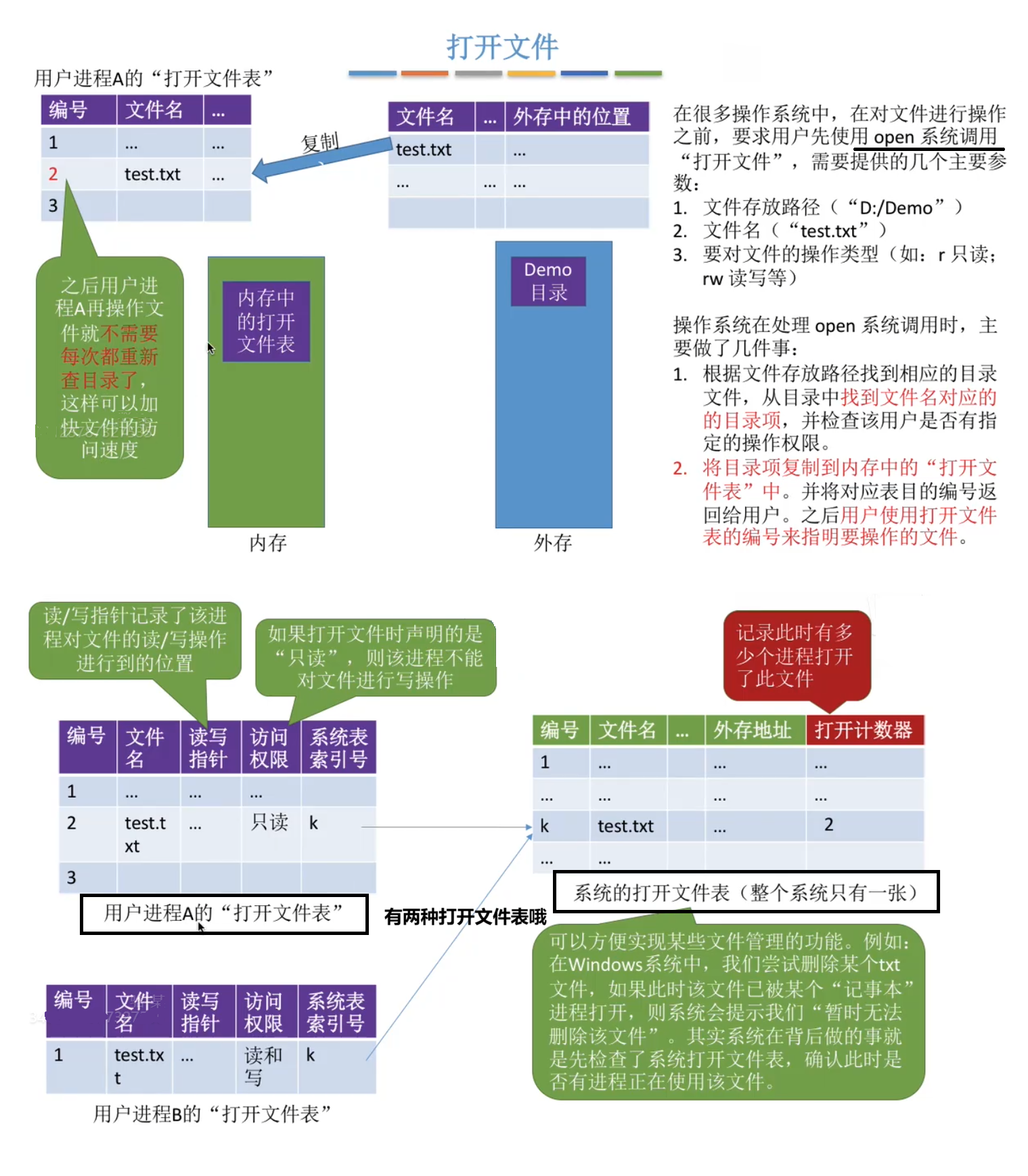

4.1.6.3 打开文件

首先需要明晰 打开文件表 的概念，现代操作系统通常将其分成两级：

1. 系统级打开文件表：

2. 进程级打开文件表：

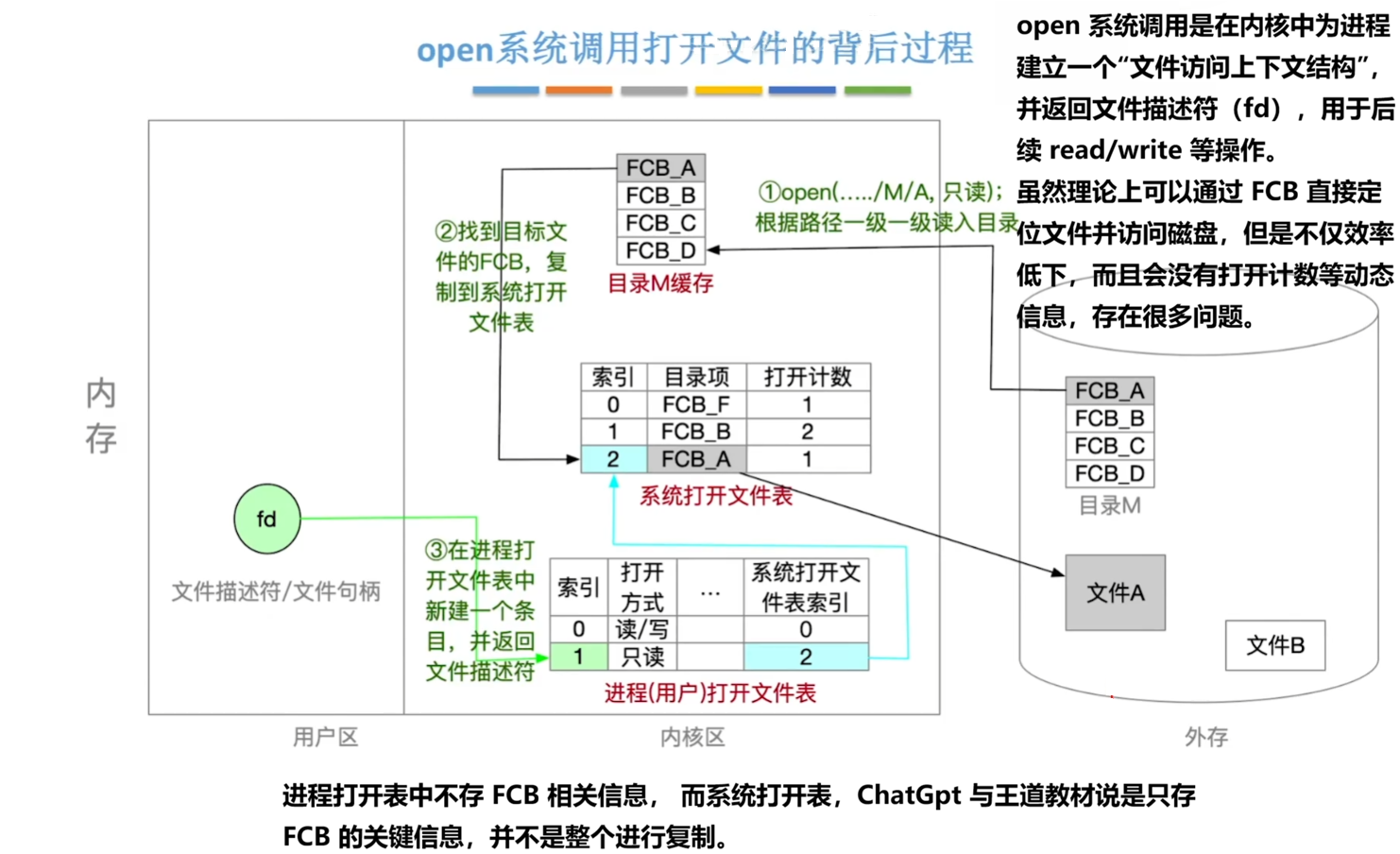

打开文件的完整过程如下：

首先，用户调用 open 系统调用并提供文件名后，操作系统首先根据文件名检索文件目录，找到对应的目录项，从而获得该文件的 FCB（采用索引节点机制时获得inode编号）。随后通过 索引节点编号 看内存中的打开文件表是否已有该文件对应项（不用管 FCB 模型）。

若未打开：系统根据 FCB 或 inode 信息，将 文件控制信息加载到内存（将 FCB 或 inode 的部分信息存入内存）。同时在系统打开表中建立一个表项。并将 打开计数器设置为 1。

若已打开：系统仅将对应表项的 计数器加 1。

随后，操作系统在进程级打开文件表中建立对应表项，并将 文件的描述符 返还给用户进程，

注意： 所谓打开文件，并不是将整个文件调入到内存，而是将文件的 FCB 或 inode 相关控制信息调入到内存中，并通过打开文件表的表项字段指向这部分信息。还有 文件名并不是打开文件表的组成部分，系统通过文件名完成 FCB 和 inode 的定位之后，后续所有操作都不需要文件名，而是通过文件描述符进行。

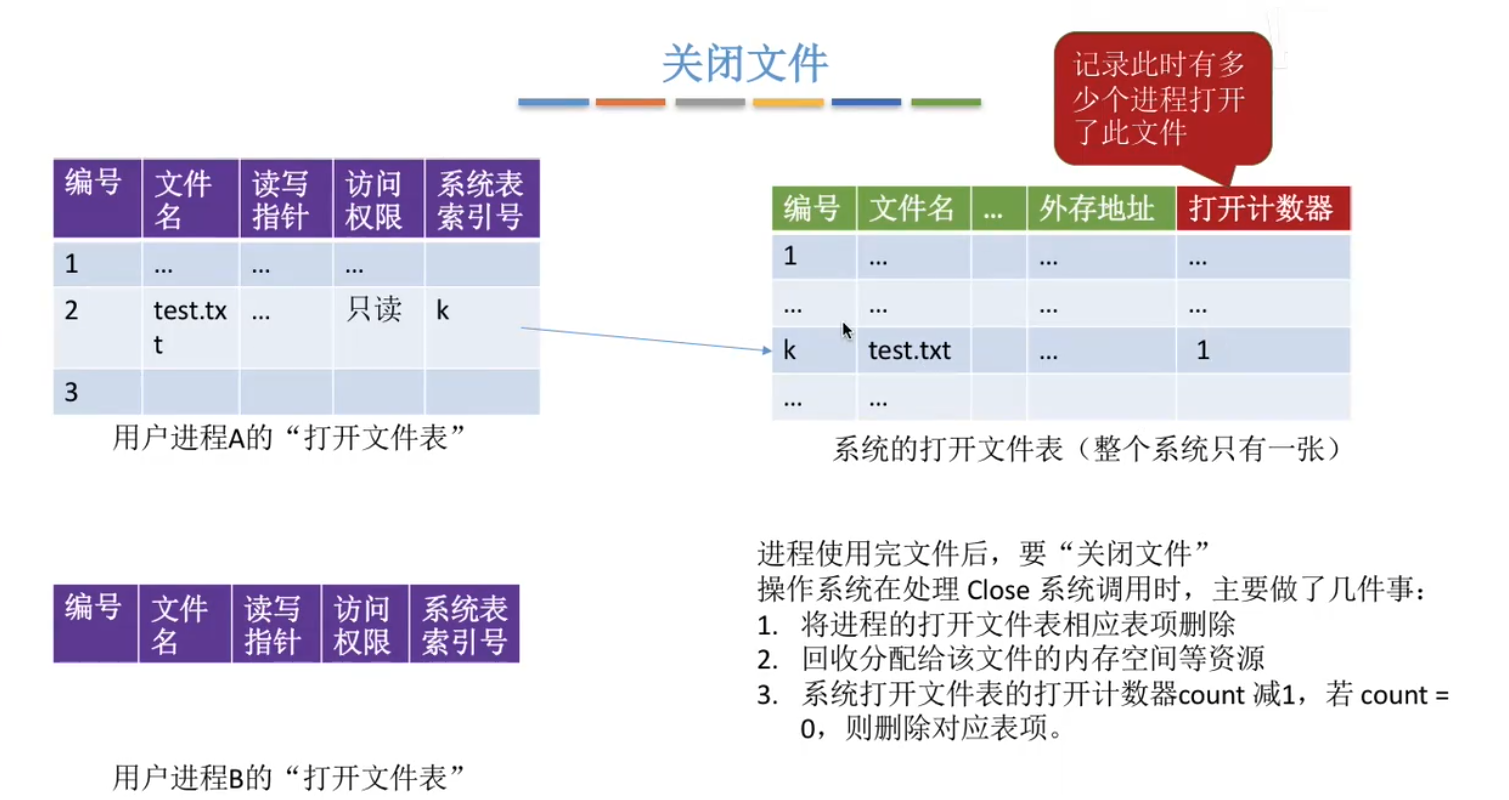

4.1.6.4 关闭文件

当文件不再使用时，用户调用 close 关闭它。系统随即从该 进程的打开文件表中删除对应项，并将 系统打开文件表中相应项的打开计数器减 1。一旦计数器减至 0，表明该文件已无任何进程引用，系统便可安全地删除其在系统表中的项，并释放所占用的相关资源。

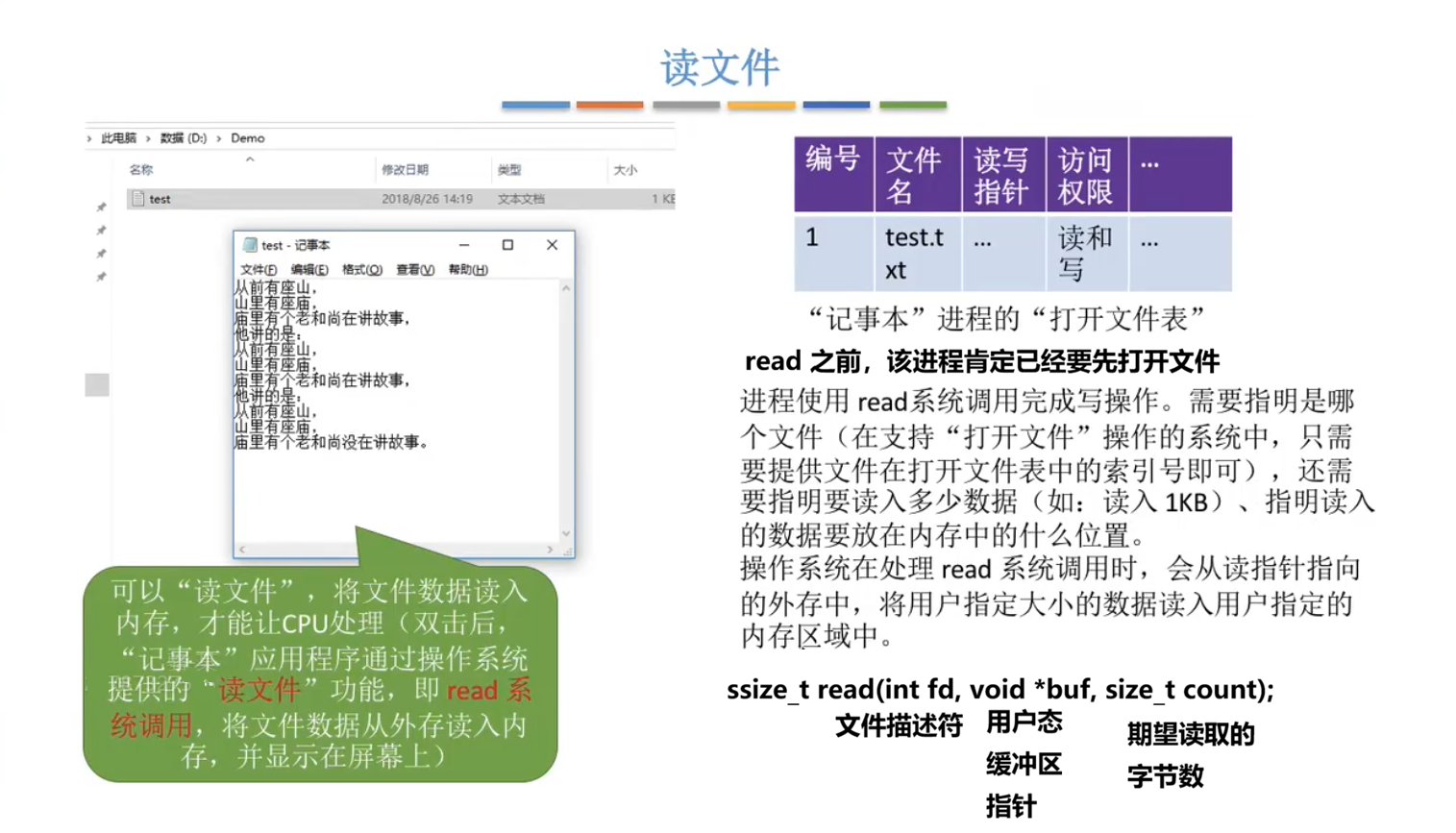

4.1.6.5 读文件

fd = open("test.txt", O_RDONLY);  // 打开文件
read(fd, buf, 100);               // 读取文件
close(fd);                        // 关闭文件

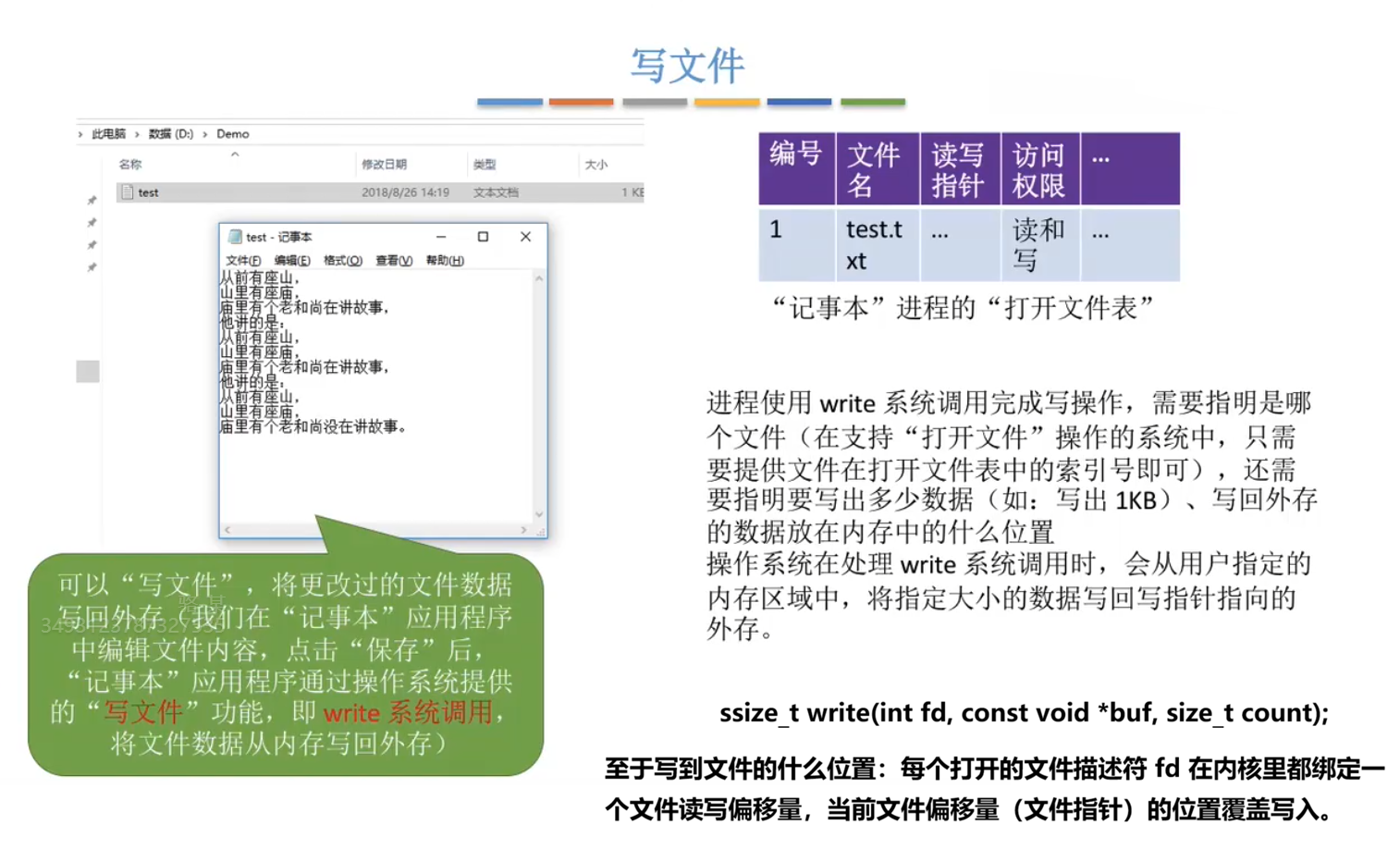

4.1.6.6 写文件

4.1.7 文件共享

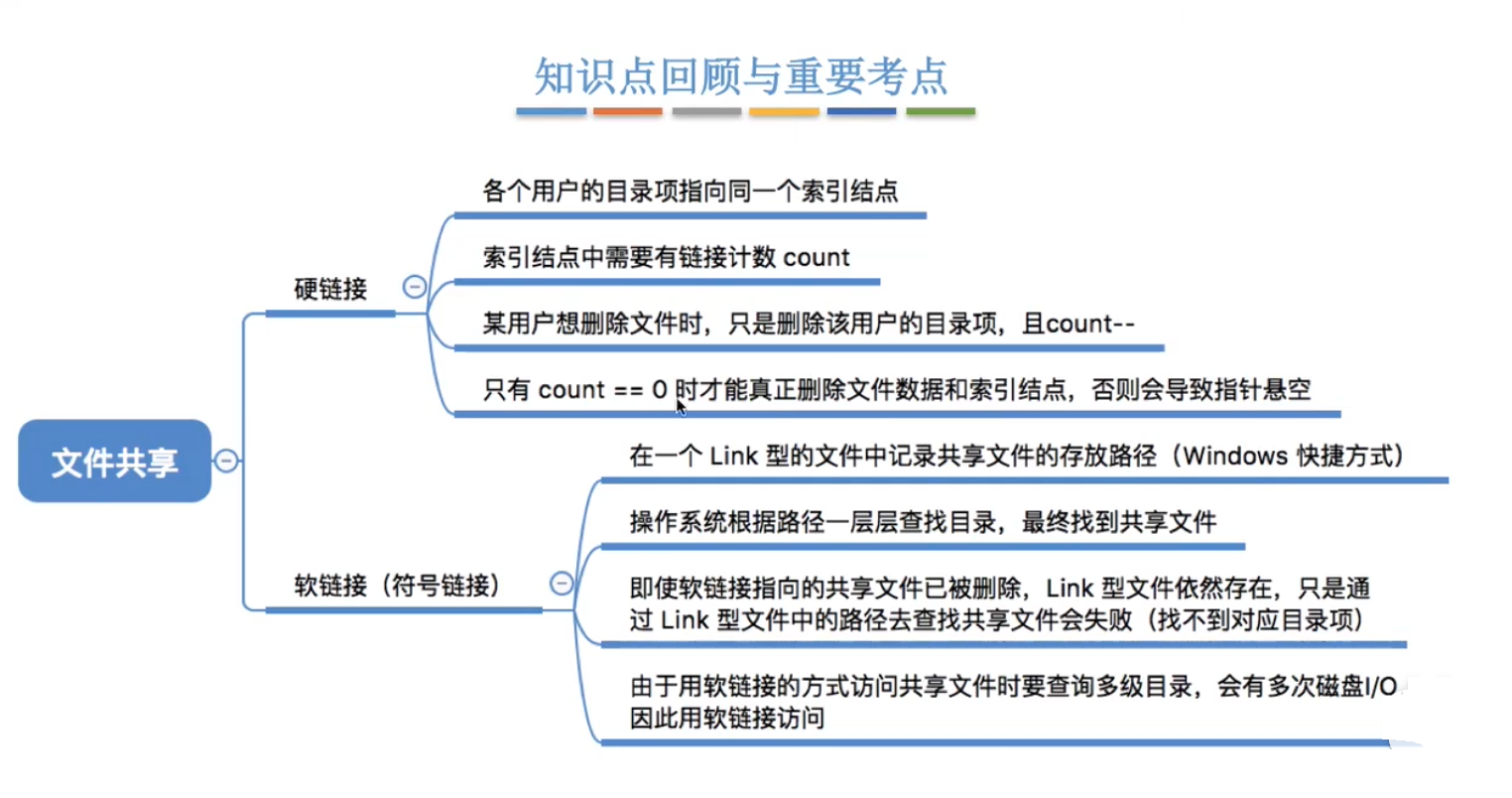

本小节思维导图如图所示：

4.1.7.1 硬链接

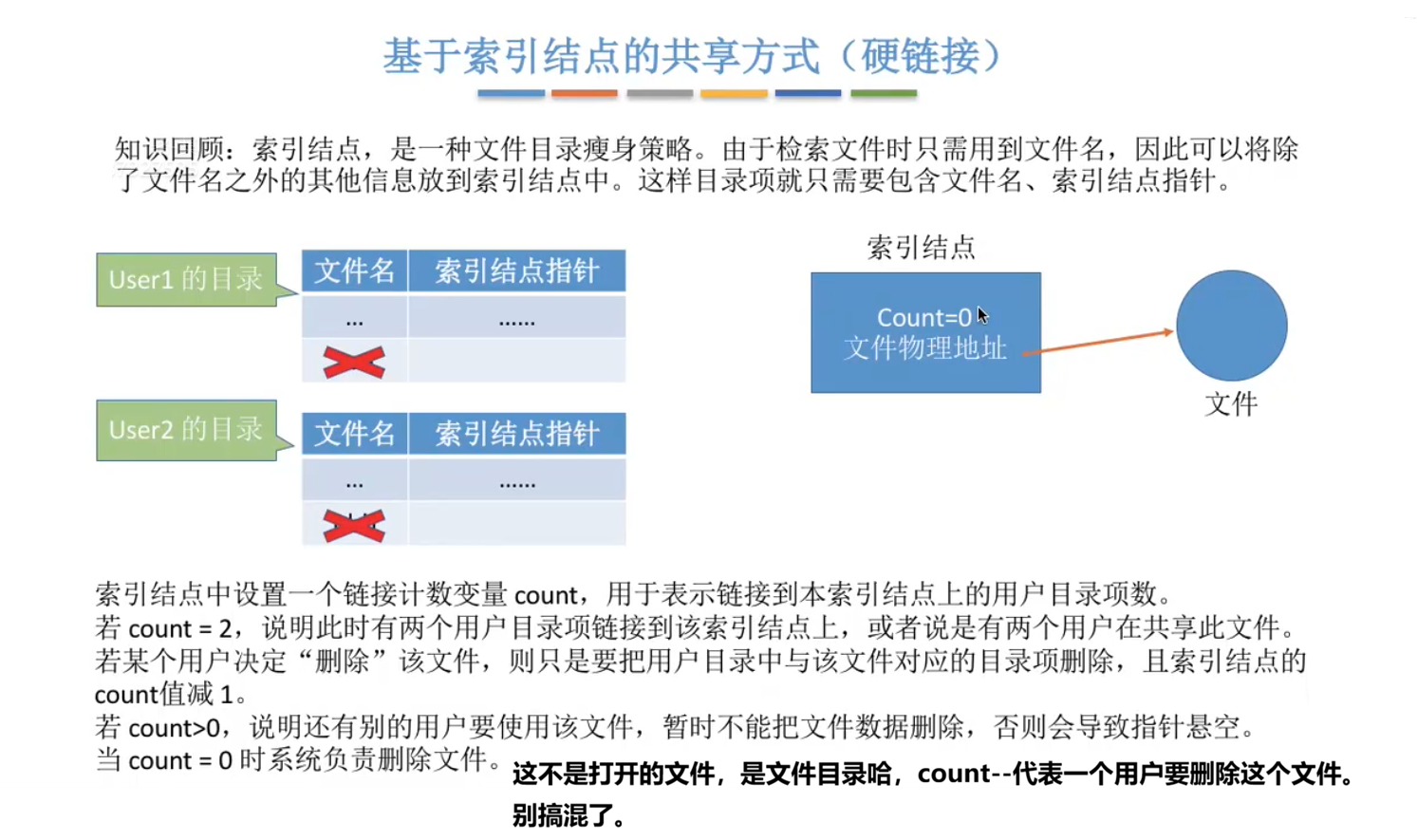

本质是多个文件名指向同一个 inode（直接不考虑早期的 FCB 模型） 在 UNIX 的 inode 模型中，索引节点（inode）中存在一个 链接计数 count，用于记录当前指向它的目录项数量，当创建硬链接时，增加一个目录项指向该 inode，count 加 1；删除硬链接时，count 减 1。（注意：软链接的增加或减少不会改变该值）

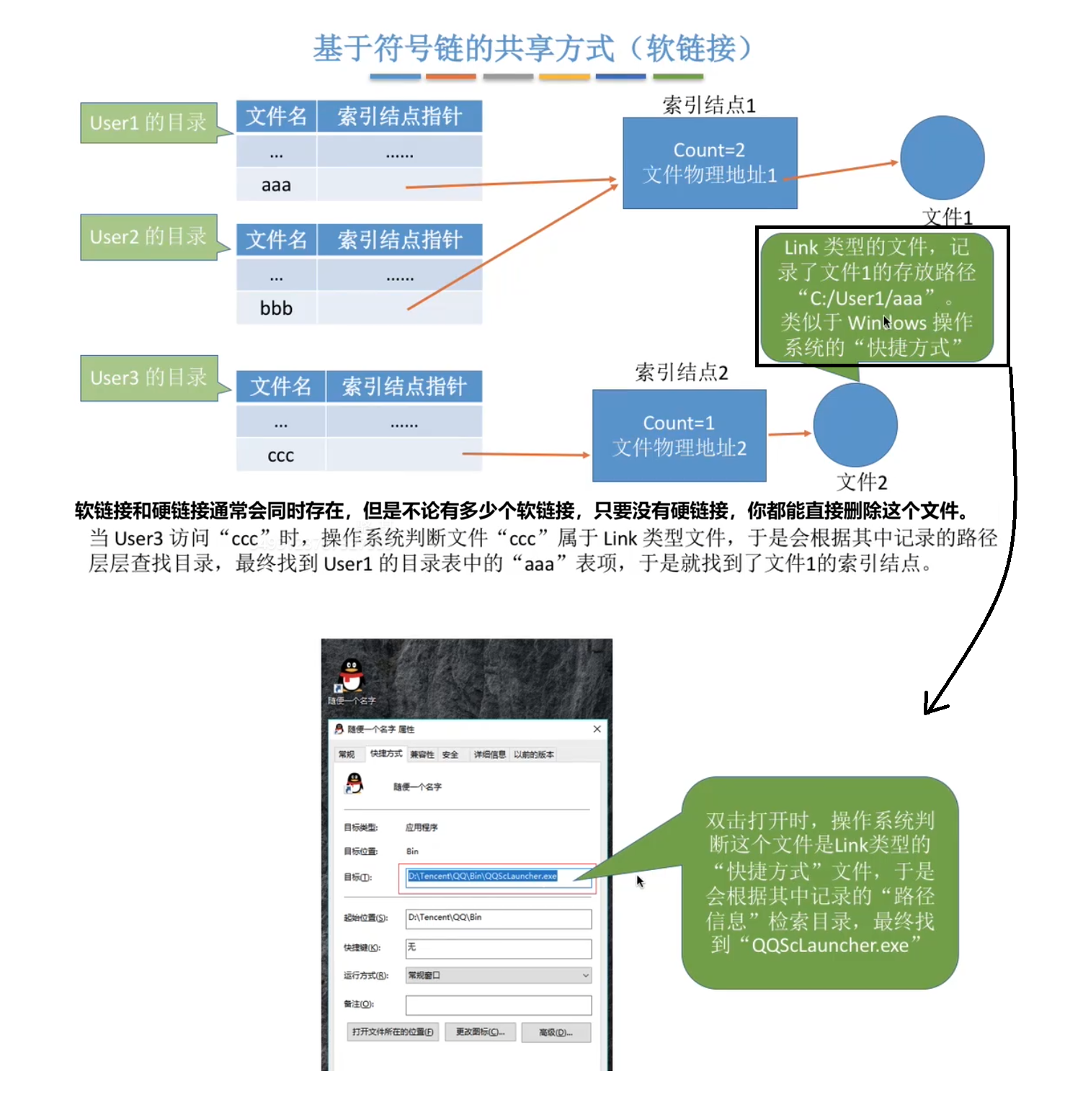

4.1.7.2 软连接（符号链接）

本质是创建一个新的文件，该文件保存目标文件的路径。

例如： 原文件：

a.txt

 ↓

inode 100

 ↓

数据块

创建软链接：

b.txt

 ↓

inode 200

 ↓

内容：

"a.txt的路径"

4.1.8 文件保护

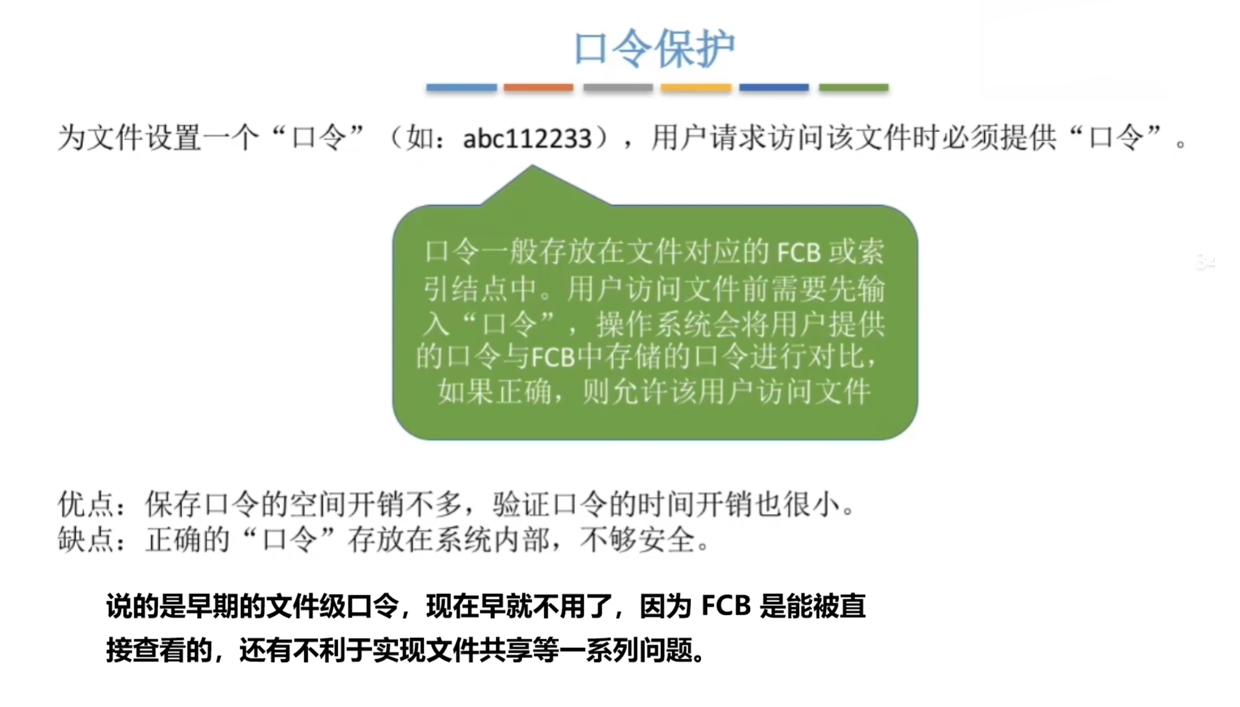

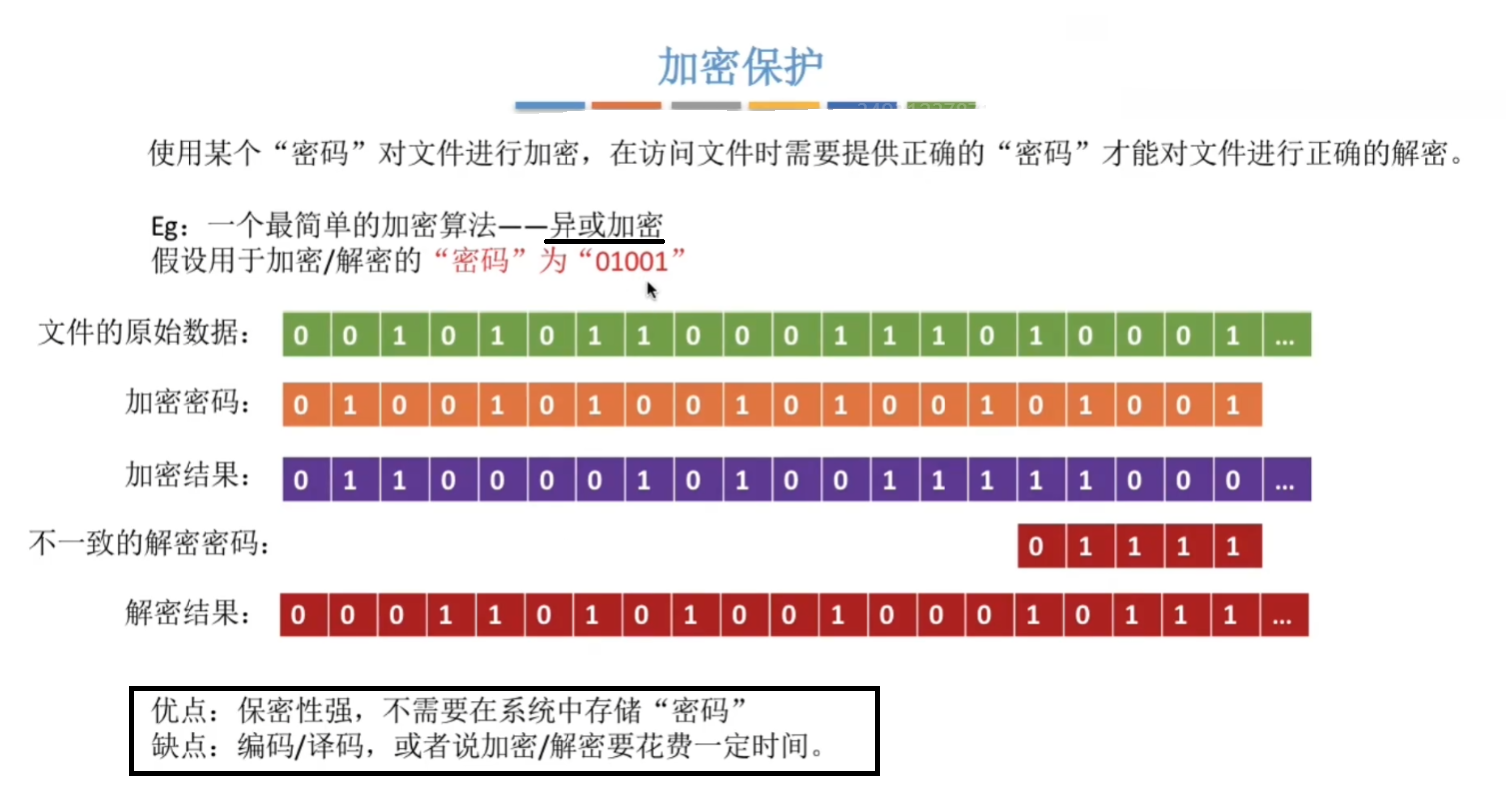

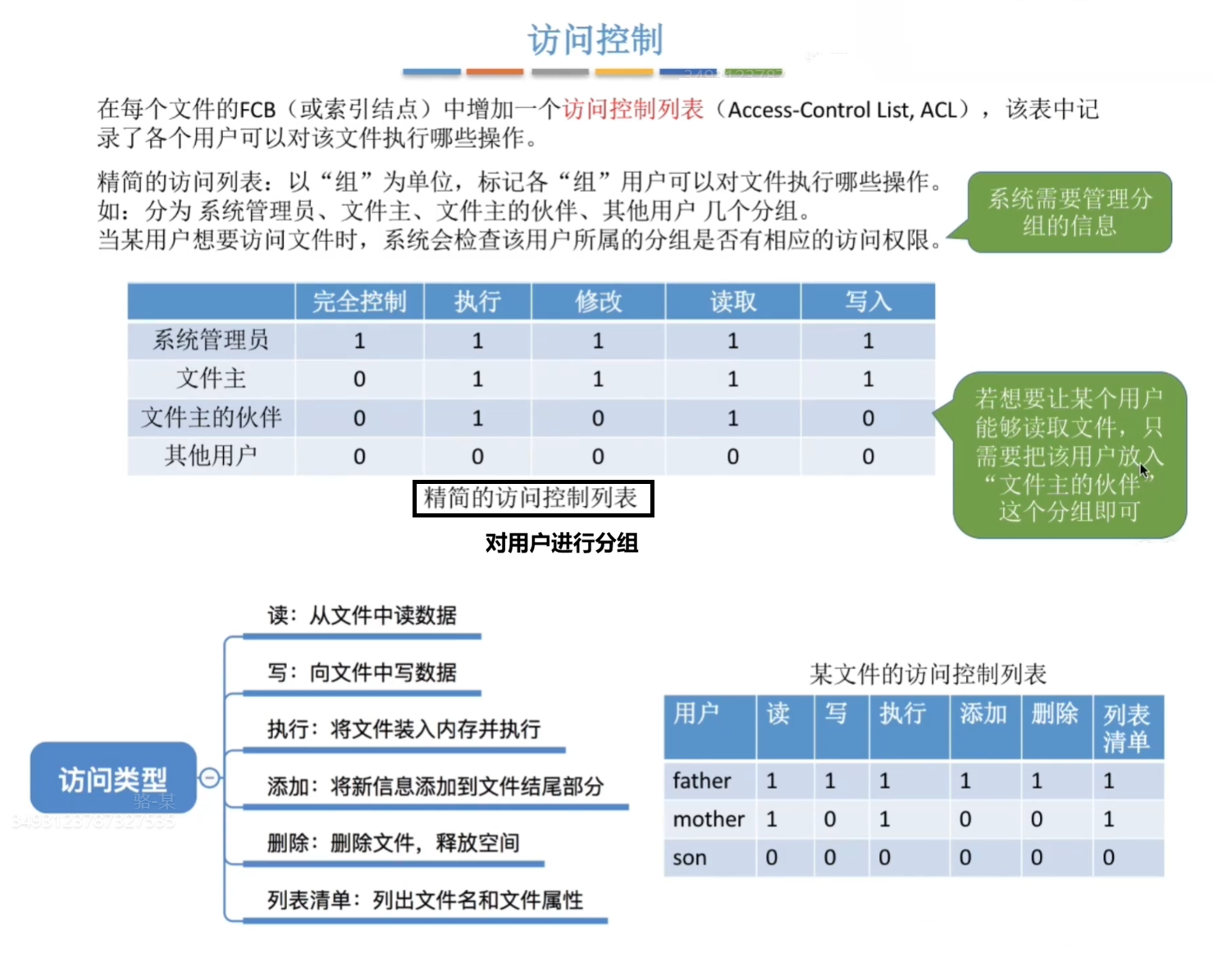

口令保护： 加密保护： 访问控制： ACL 和 口令一样也存储在 FCB 中。

4.2 文件系统

4.2.1 文件系统结构

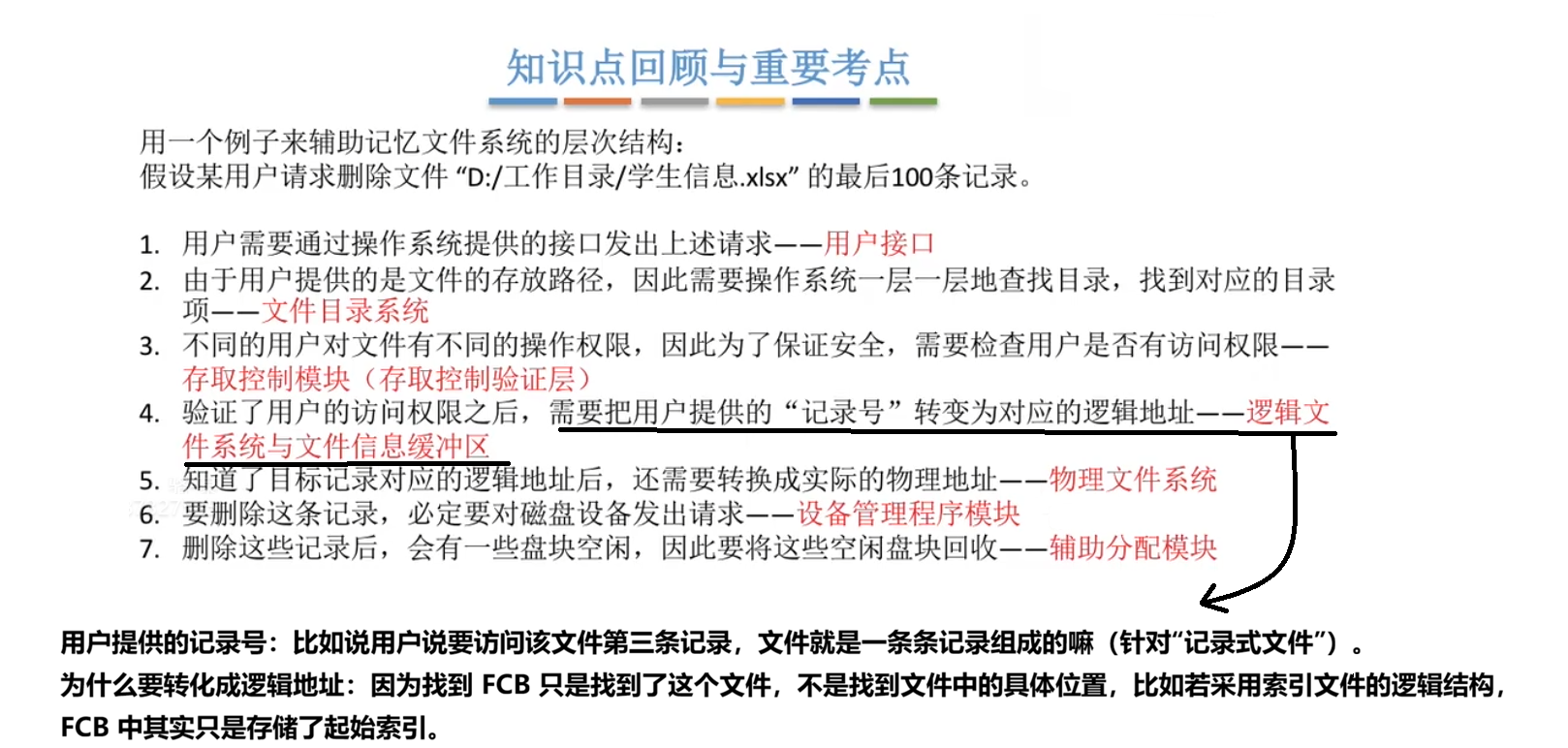

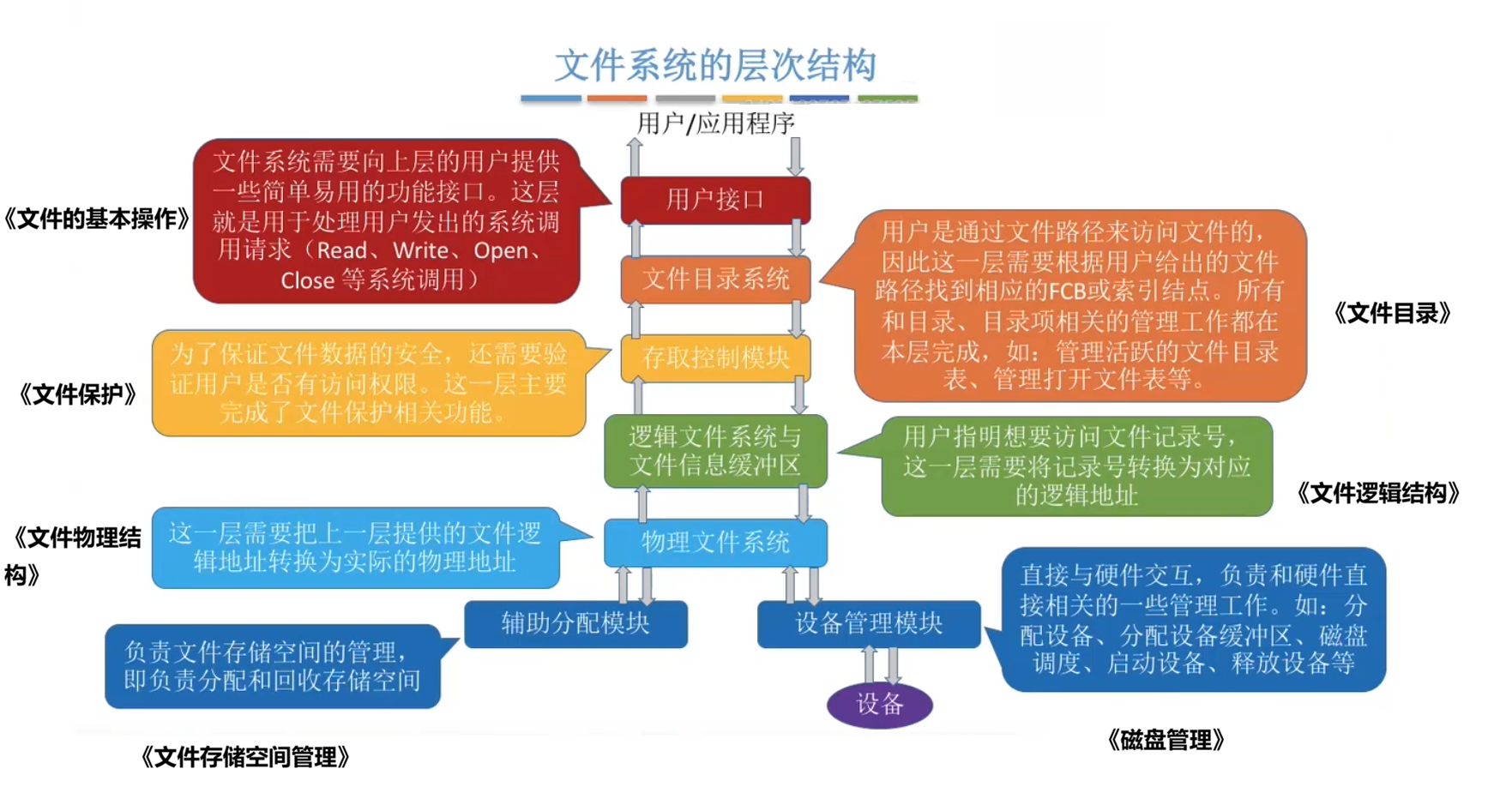

文件系统结构构如下图所示： 用一个例子来辅助记忆：

4.2.2 文件系统布局

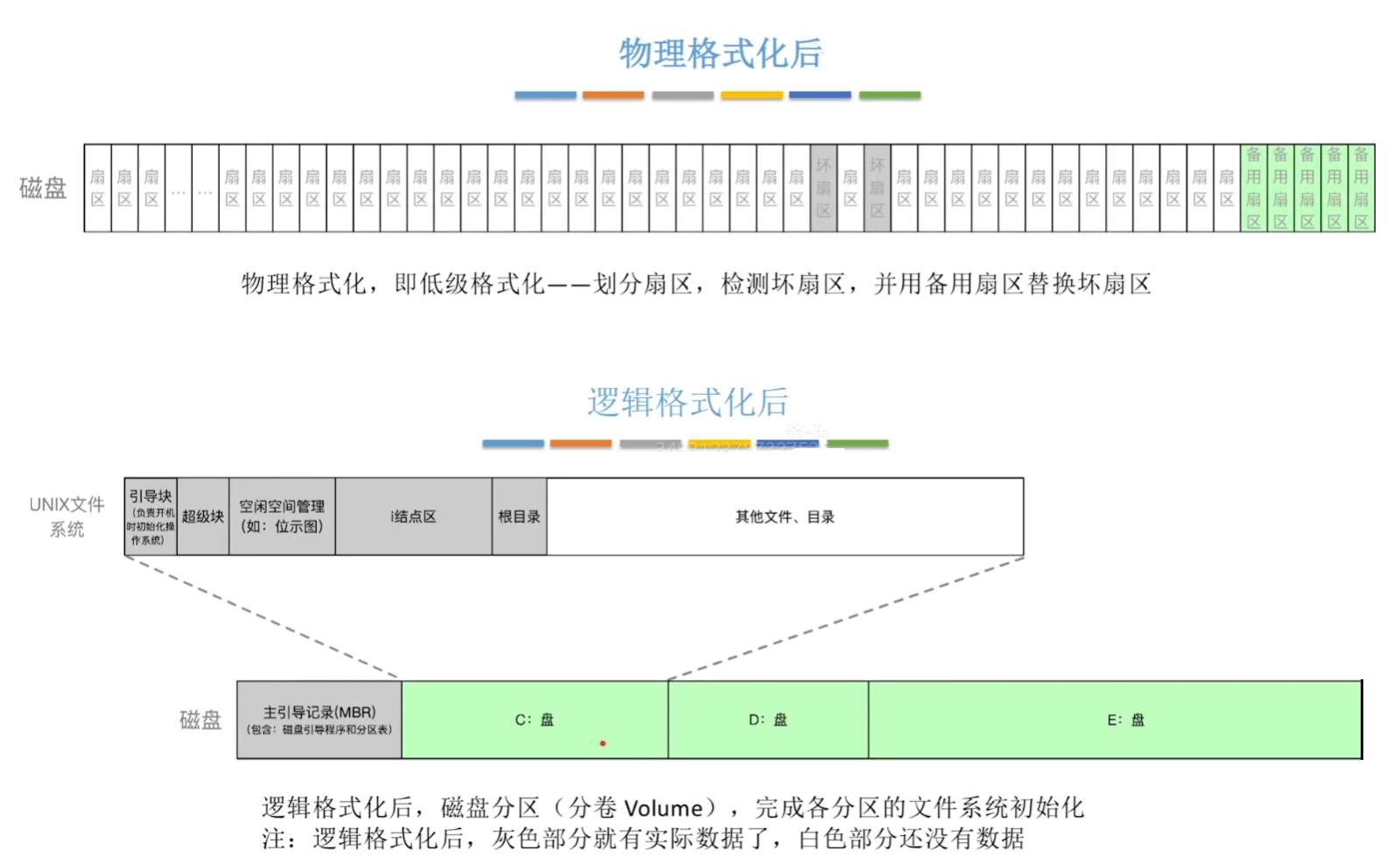

新磁盘首先要进行 格式化，如图所示： BIOS 开机后首先读取磁盘第0扇区的主引导记录（MBR），MBR中的引导程序和分区表用于确定需要启动的系统分区。

随后根据分区表找到对应分区的引导块（Boot Block），读取其中的启动程序，并由该程序进一步加载操作系统内核。

而前面提过的打开文件表在整个文件布局中的这个位置：

4.2.3 虚拟文件系统

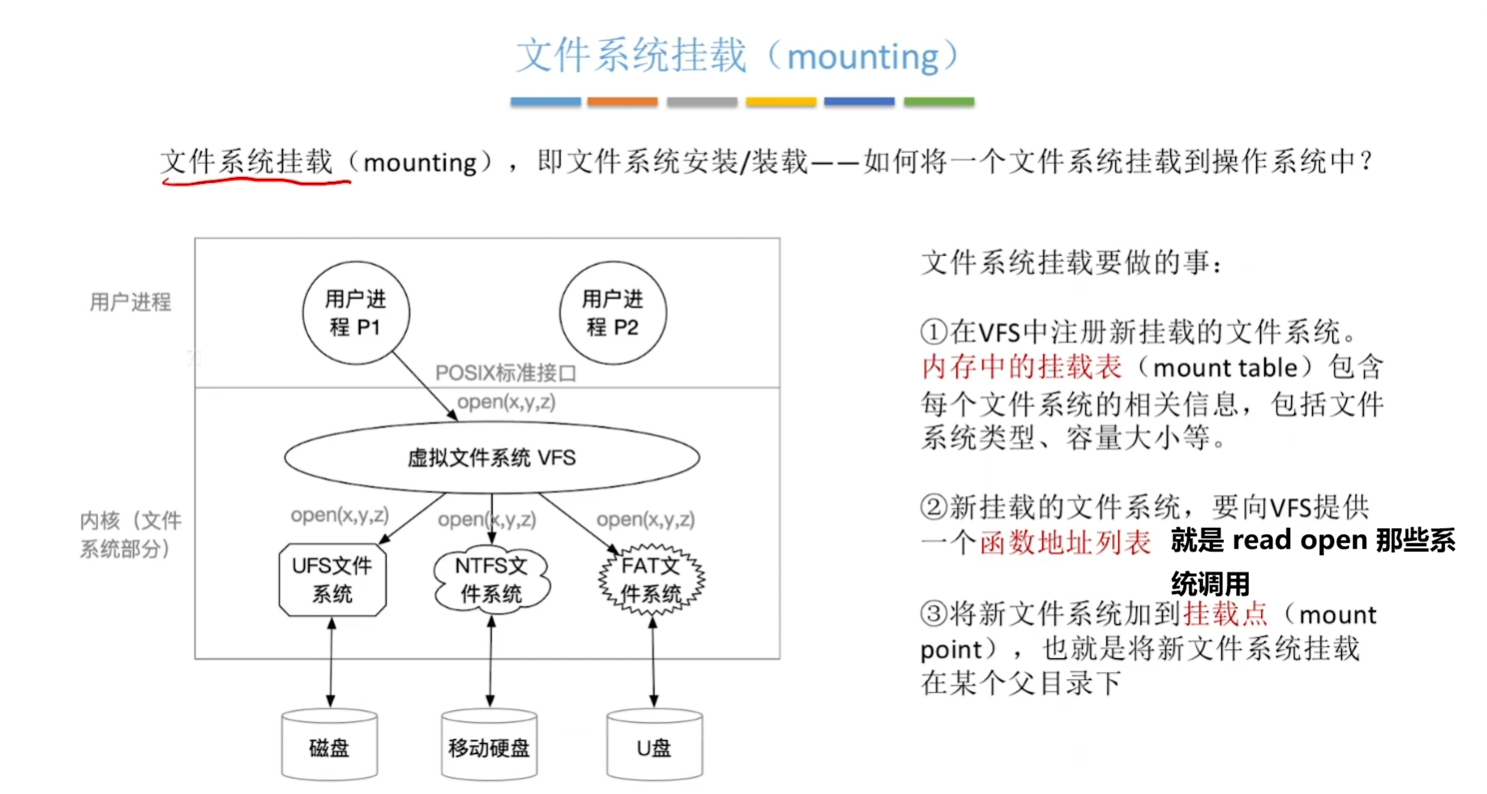

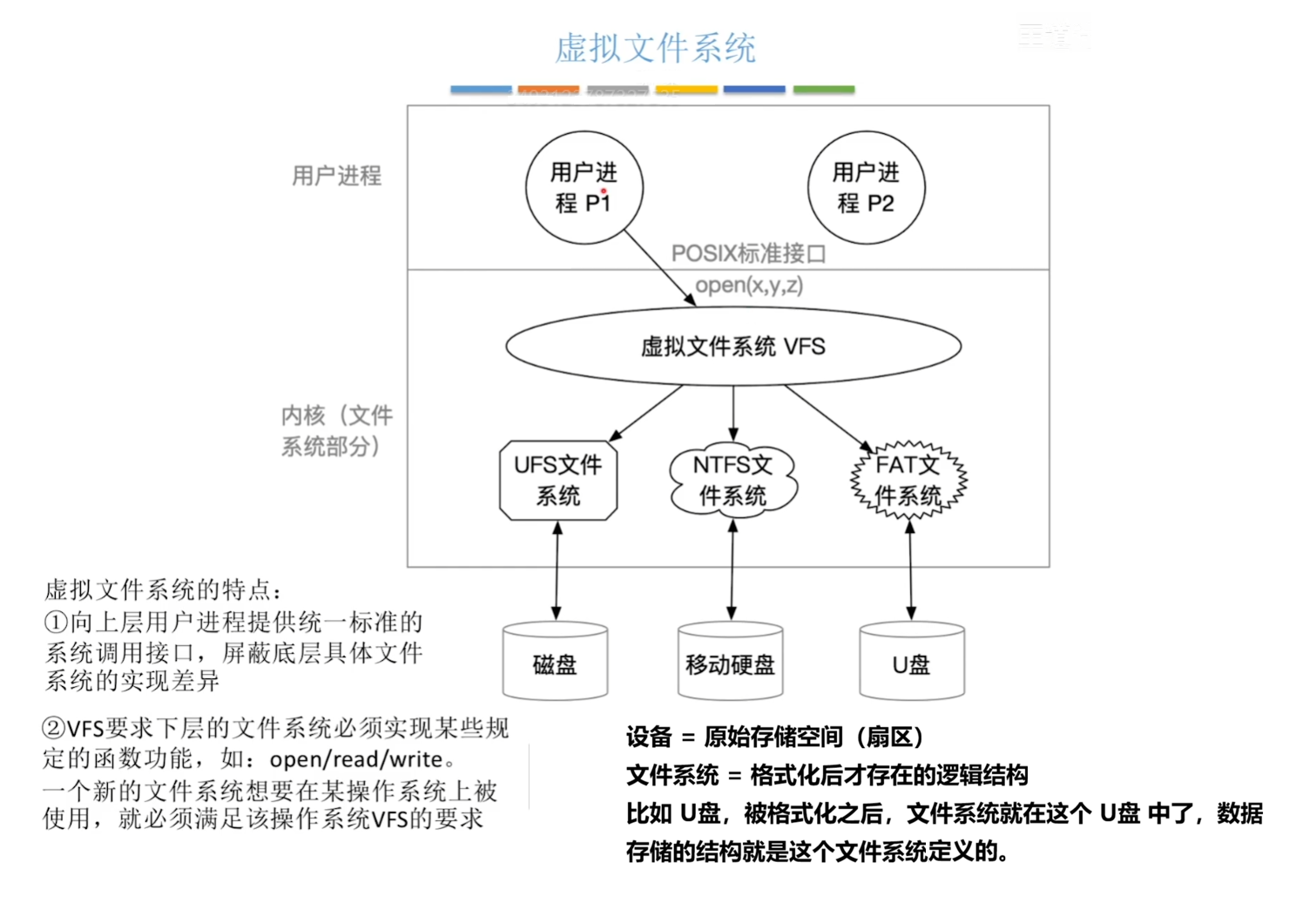

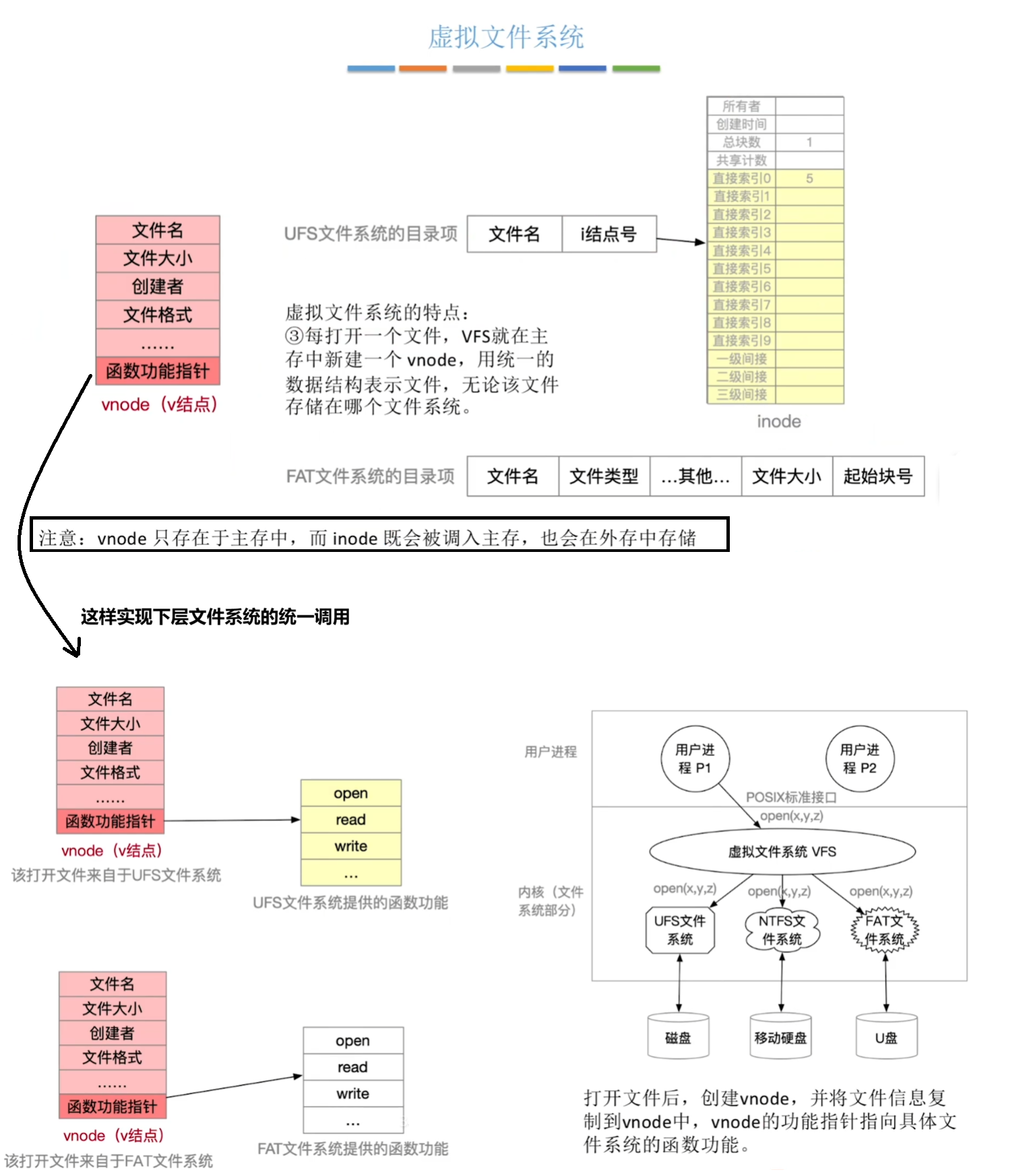

虚拟文件系统概念如下图所示： 关于一个新文件系统，如要进行要 挂载 ，具体要先做下面这些事：
